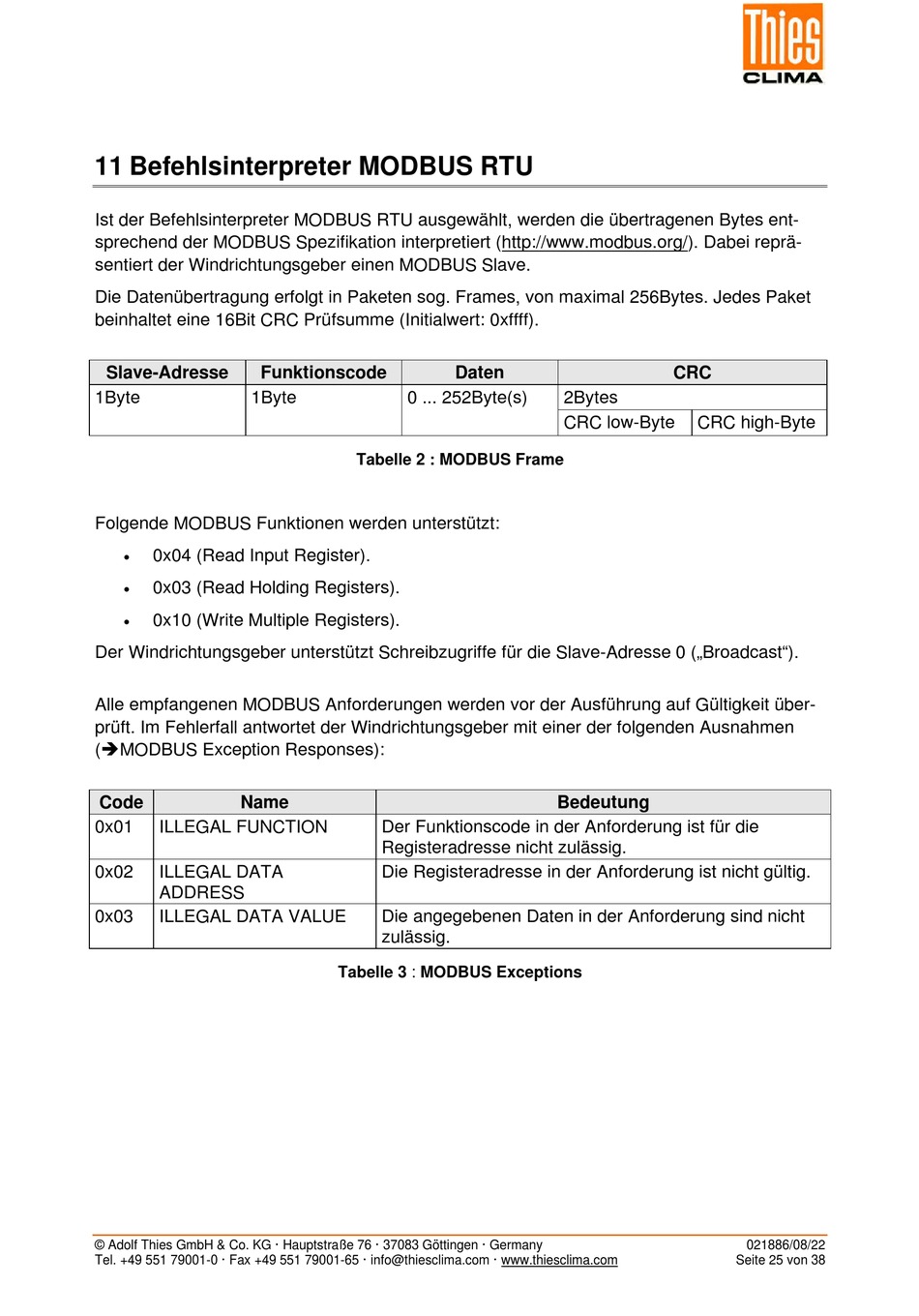

11 Befehlsinterpreter MODBUS RTU

Ist der Befehlsinterpreter MODBUS RTU ausgewählt, werden die übertragenen Bytes ent-
sprechend der MODBUS Spezifikation interpretiert (http://www.modbus.org/). Dabei reprä-
sentiert der Windrichtungsgeber einen MODBUS Slave.
Die Datenübertragung erfolgt in Paketen sog. Frames, von maximal 256Bytes. Jedes Paket
beinhaltet eine 16Bit CRC Prüfsumme (Initialwert: 0xffff).
Slave-Adresse Funktionscode
1Byte 1Byte
Folgende MODBUS Funktionen werden unterstützt:
•
0x04 (Read Input Register).
• 0x03 (Read Holding Registers).
• 0x10 (Write Multiple Registers).
Der Windrichtungsgeber unterstützt Schreibzugriffe für die Slave-Adresse 0 („Broadcast").
Alle empfangenen MODBUS Anforderungen werden vor der Ausführung auf Gültigkeit über-
prüft. Im Fehlerfall antwortet der Windrichtungsgeber mit einer der folgenden Ausnahmen
(MODBUS Exception Responses):
Code Name
0x01 ILLEGAL FUNCTION
0x02 ILLEGAL DATA
ADDRESS
0x03 ILLEGAL DATA VALUE
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com
Daten
0 ... 252Byte(s)
Tabelle 2 : MODBUS Frame
Der Funktionscode in der Anforderung ist für die
Registeradresse nicht zulässig.
Die Registeradresse in der Anforderung ist nicht gültig.
Die angegebenen Daten in der Anforderung sind nicht
zulässig.
Tabelle 3 : MODBUS Exceptions
CRC
2Bytes
CRC low-Byte CRC high-Byte
Bedeutung
