Stecker und Kabelmontage

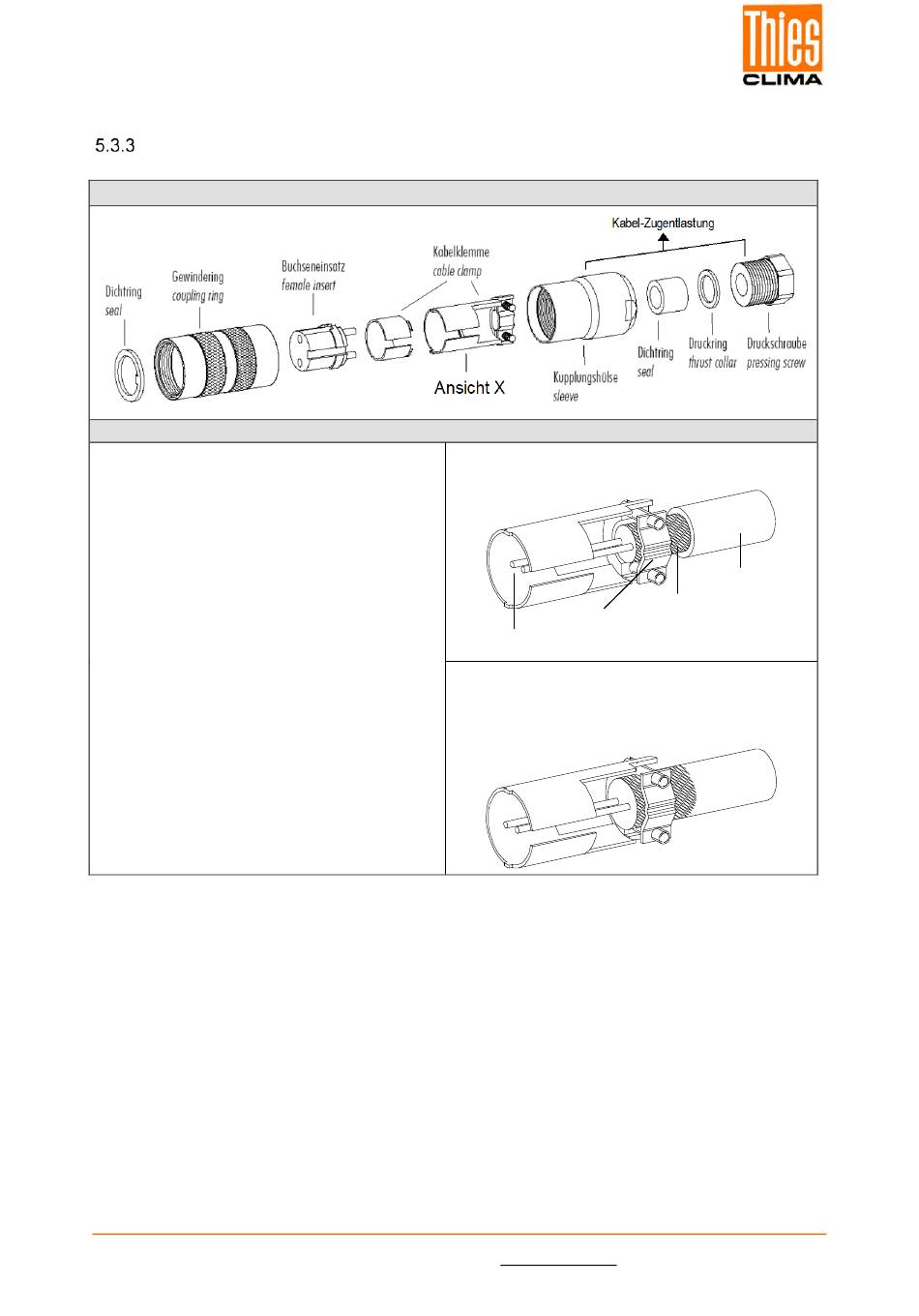

Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme
Kabelkonfektioniung: Mit Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel
auffädeln.
2. Kabelmantel 20mm abisolieren,
freiliegenden Schirm 15mm kürzen,
Kabellitzen 5mm abisolieren.
zu Kabelmontage 1:
Schrumpfschlauch oder Isolierband
zwischen Litzen und Schirm bringen.
zu Kabelmontage 2:
Wenn es der Kabeldurchmesser er-
laubt, Schirm nach hinten auf
Kabelmantel legen.
3. Kabel-Litzen an Buchseneinsatz anlö-
ten, Schirm in Kabelklemme positionie-
ren.
4. Kabelklemme anschrauben.
5. Übrige Teile gemäß oberer Darstellung
montieren.
6. Kabel- Zugentlastung mit Schrauben-
schlüssel (SW16 und 17) fest anziehen.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com
Kabelmontage 1
Ansicht X
Schirm
Kabelklemme
Kabellitze
Kabelmontage 2
Ansicht X
Kabelmantel
