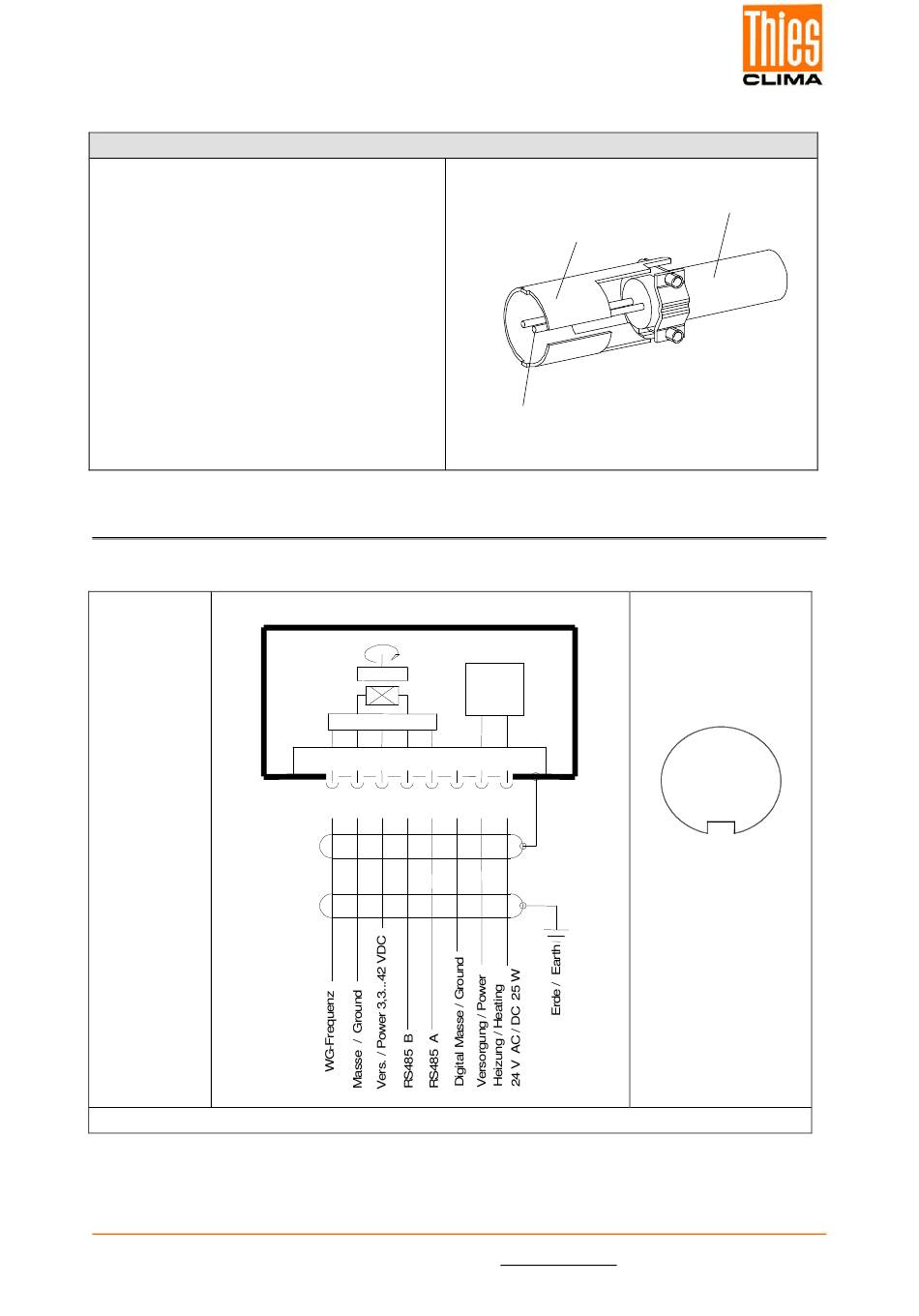

Anschluss-Schaltbild - Thies CLIMA First Class Bedienungsanleitung

Kabelkonfektioniung: Ohne Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel
auffädeln.
2. Kabelmantel 20mm abisolieren.
3. Freiliegenden Schirm 20mm kürzen.
4. Kabellitzen 5mm abisolieren.
5. Kabellitzen an Buchseneinsatz anlöten.
6. Kabelklemme positionieren.
7. Kabelklemme anschrauben.
8. Übrige Teile gemäß oberer Darstellung
montieren.
9. Kabel- Zugentlastung mit Schrauben-
schlüssel (SW16 und 17) fest anziehen.

6 Anschluss-Schaltbild

Anschlussschema nach Kapitel 5.3.2.1 Nr. 1, 3 und 4:
Bestell – Nr.
4.3151.0x.40x
4.3151.1x.40x*
* Bestell Nr. 4.3151.1x.xxx (ohne Heizung) PIN 7 u. 8 sind nicht belegt
