5.4

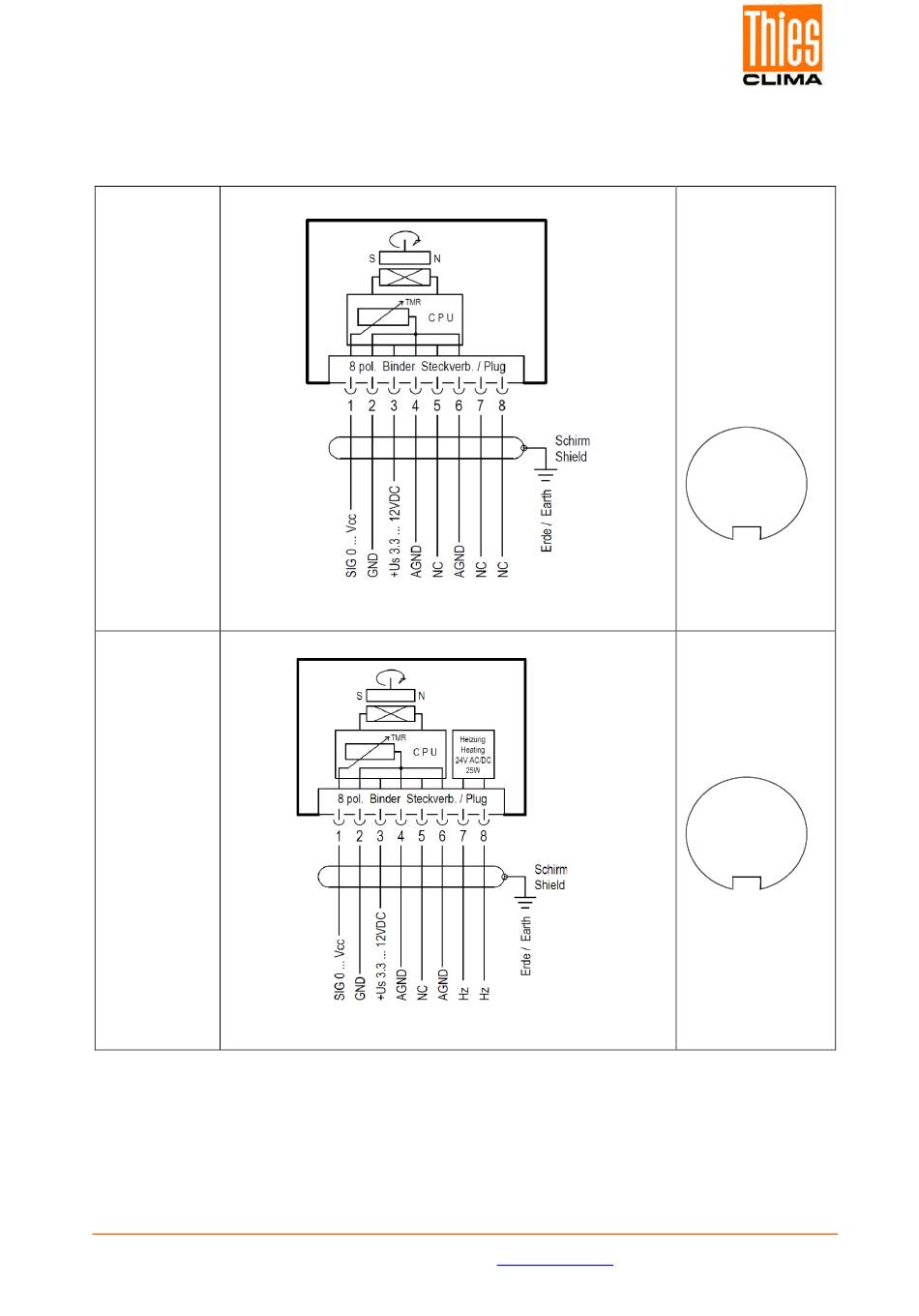

Anschluss-Schaltbilder

Anschlussschema nach Kapitel 5.3.2.1 Nr. 1, 3 und 4:
Bestell – Nr.
4.3151.10.020
PIN 5 nicht anschließen; 7; 8 ist nicht belegt
4.3151.00.020
PIN 5 nicht anschließen
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com ·www.thiesclima.com
Sicht auf
Lötanschluss
des Gegen-stecker
2
5 4
3 1
8
7 6
2
5
4
3 1
8
7 6
