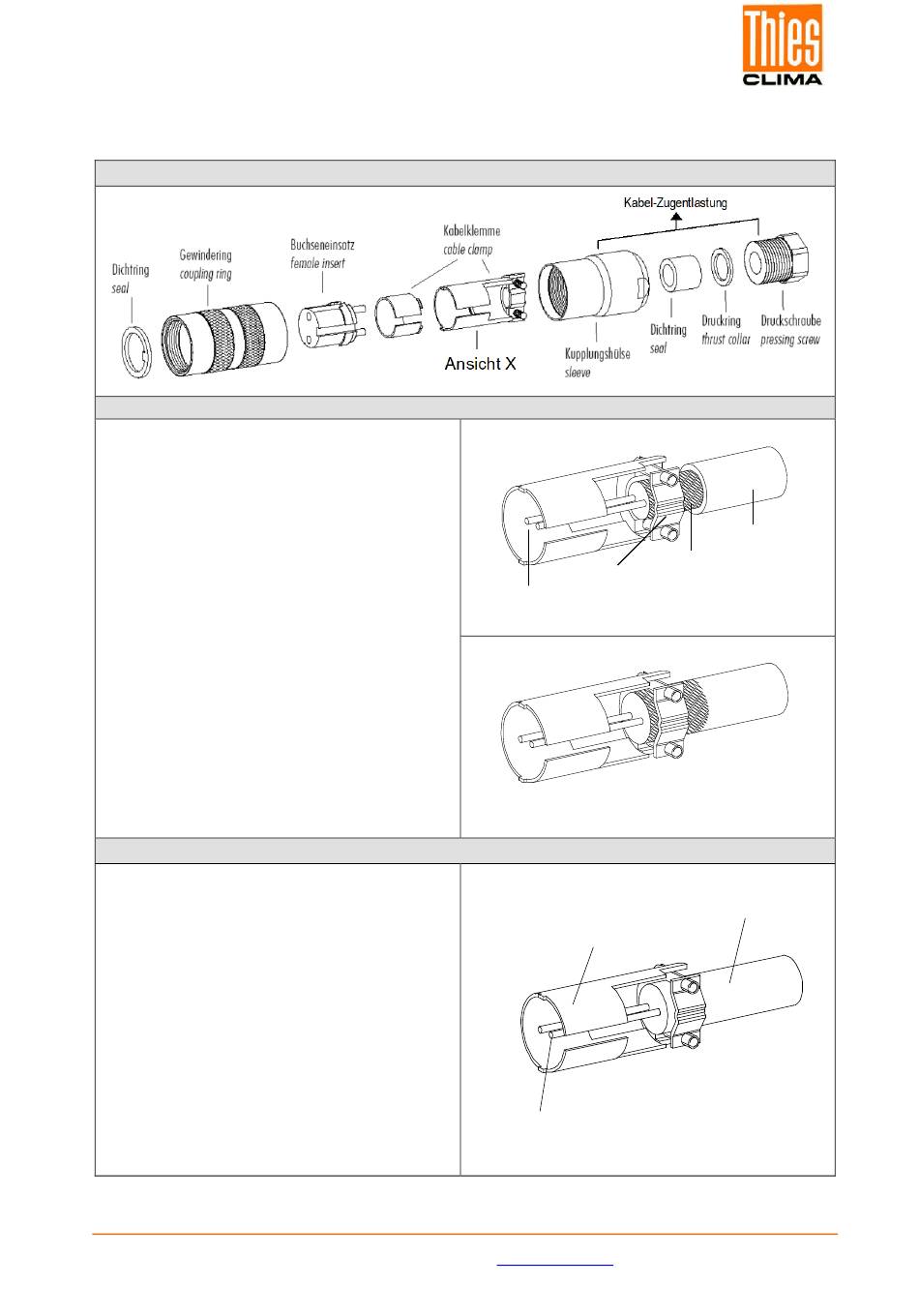

5.3.4 Stecker und Kabelmontage

Kupplungsdose, Typ: Binder, Serie 423, EMV mit Kabelklemme
Kabelkonfektioniung: Mit Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel
auffädeln
2. Kabelmantel 20mm abisolieren,
freiliegenden Schirm 15mm kürzen,
Kabellitzen 5mm abisolieren.
zu Kabelmontage 1
Schrumpfschlauch oder Isolierband
zwischen Litzen und Schirm bringen.
zu Kabelmontage 2
Wenn es der Kabeldurchmesser erlaubt,
Schirm nach hinten auf
Kabelmantel legen.
3. Kabel-Litzen an Buchseneinsatz anlöten,
Schirm in Kabelklemme positionieren.
4. Kabelklemme anschrauben.
5. Übrige Teile gemäß oberer Darstellung
montieren.
6. Kabel- Zugentlastung mit
Schraubenschlüssel (SW16 und 17) fest
anziehen.
Kabelkonfektioniung: Ohne Schirmanschluss
1. Teile nach obiger Darstellung auf Kabel
auffädeln.
2. Kabelmantel 20mm abisolieren.
3. Freiliegenden Schirm 20mm kürzen.
4. Kabellitzen 5mm abisolieren.
5. Kabellitzen an Buchseneinsatz anlöten.
6. Kabelklemme positionieren.
7. Kabelklemme anschrauben.
8. Übrige Teile gemäß oberer Darstellung
montieren.
9. Kabel- Zugentlastung mit
Schraubenschlüssel (SW16 und 17) fest
anziehen.
