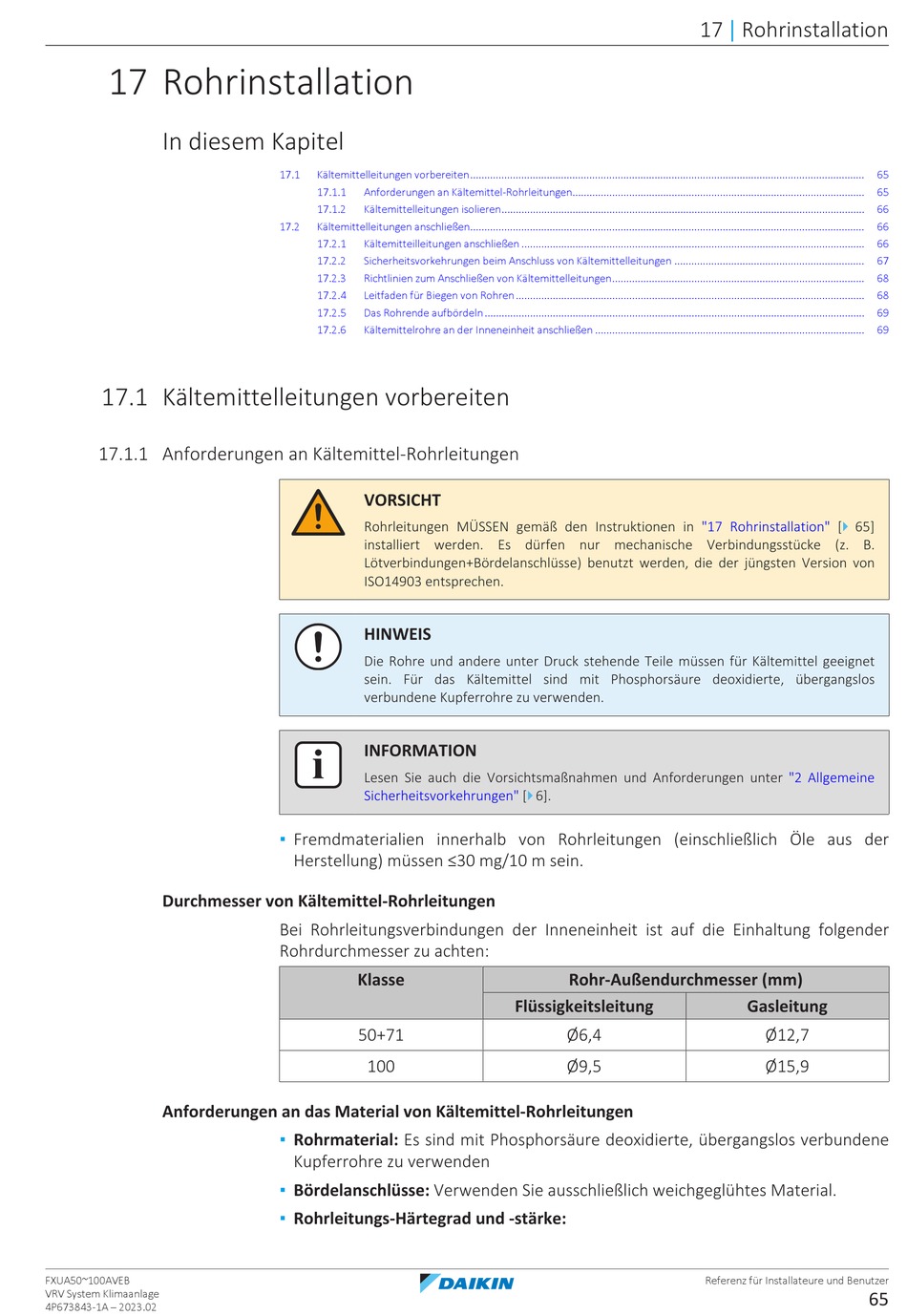

17 Rohrinstallation

In diesem Kapitel

17.1 Kältemittelleitungen vorbereiten
17.1.1 Anforderungen an Kältemittel-Rohrleitungen
Durchmesser von Kältemittel-Rohrleitungen
Anforderungen an das Material von Kältemittel-Rohrleitungen
FXUA50~100AVEB
VRV System Klimaanlage
4P673843-1A – 2023.02
17.1 Kältemittelleitungen vorbereiten...........................................................................................................................................
17.1.1 Anforderungen an Kältemittel-Rohrleitungen.......................................................................................................
17.1.2 Kältemittelleitungen isolieren................................................................................................................................
17.2 Kältemittelleitungen anschließen...........................................................................................................................................
17.2.1 Kältemitteilleitungen anschließen .........................................................................................................................
17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ...................................................................
17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen.........................................................................................
17.2.4 Leitfaden für Biegen von Rohren ...........................................................................................................................
17.2.5 Das Rohrende aufbördeln ......................................................................................................................................
17.2.6 Kältemittelrohre an der Inneneinheit anschließen ...............................................................................................
VORSICHT
Rohrleitungen MÜSSEN gemäß den Instruktionen in
installiert werden. Es dürfen nur mechanische Verbindungsstücke (z. B.
Lötverbindungen+Bördelanschlüsse) benutzt werden, die der jüngsten Version von
ISO14903 entsprechen.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet
sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre zu verwenden.
INFORMATION
Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen unter
Sicherheitsvorkehrungen" [
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle aus der
Herstellung) müssen ≤30 mg/10 m sein.
Bei Rohrleitungsverbindungen der Inneneinheit ist auf die Einhaltung folgender
Rohrdurchmesser zu achten:
Klasse
50+71
100
▪ Rohrmaterial: Es sind mit Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden
▪ Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:
4 6].
Rohr-Außendurchmesser (mm)
Flüssigkeitsleitung
Ø6,4
Ø9,5
17 Rohrinstallation
|
"17 Rohrinstallation" [ 4 65]
"2 Allgemeine
Gasleitung
Ø12,7
Ø15,9
Referenz für Installateure und Benutzer
65
65
65
66
66
66
67
68
68
69
69
