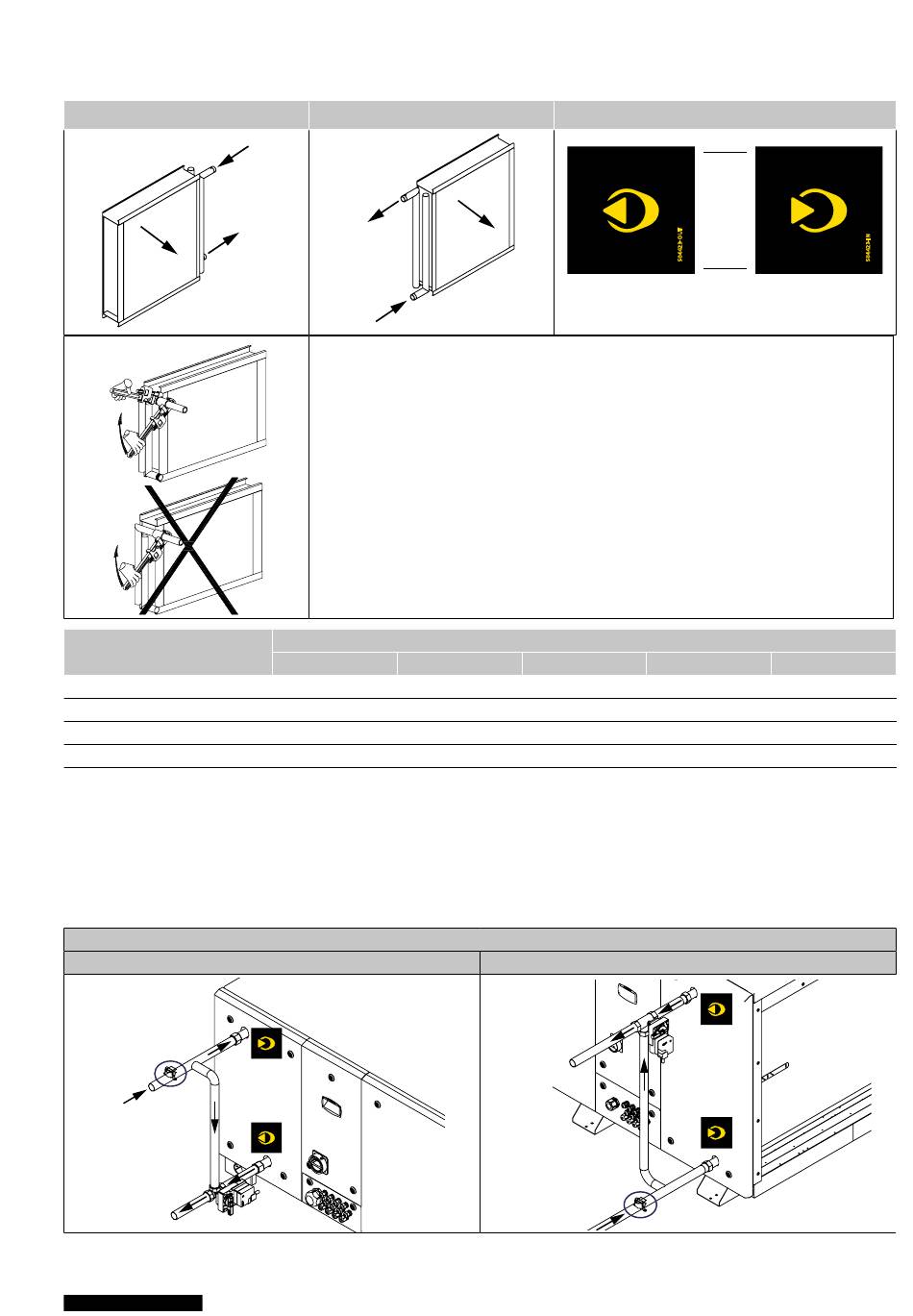

HYDRAULISCHER ANSCHLUSS
4.1 Anschluss Wasserregister
Linkes Register
Linkes Register
Linkes Register
Vorlauf
Luftrichtung
Rücklauf
Luftrichtung
Modelle
H_
C_
R 3 oder 4 reihig
R 6 oder 8 reihig
Change Over Thermostat (R_ Modelle)
Den CAIT R_ Modellen liegt ein Anlegethermostat Schalter (THCO PROBE) bei, der mit der Regelung des Ge-
rätes verbunden werden muss. Über dieses Signal passt die Regelung der CAIT die Kennlinie des Drei-Wege-
Ventils entsprechend der aktuellen Vorlauftemperatur an und erkennt, ob es sich um Heiz- oder Kühlbetrieb
handelt. So wird ermöglicht, mit nur einem Wasserregister im Winter zu heizen und im Sommer die Zuluft zu
kühlen.
CAIT, linke Ausführung
THCO Position
reversible
Register
DEUTSCH
Rechtes Register
Rechtes Register
Rechtes Register
Vorlauf
Rücklauf
Rücklauf
Rücklauf
Luftrichtung
Vorlauf
Vorlauf
Die Auslegungsparameter Druckverlust und Durchflussmenge sind gemäß der
technischen Dokumentation oder durch das Auslegungsprogramm zu bestim-
men und mit der bauseitigen Anlage abzustimmen.
Beim Festziehen der Gewindeverbindung muss die Rohrleitung vom Wärme-
tauscher entsprechend der Abbildung gesichert bzw. gegengehalten werden,
damit keine Schäden an den Leitungen entstehen.
Bei Modellen mit Wasserheizregister sind Absperreinrichtungen,
Verschraubungen sowie Entlüfter und/oder Entleerungen vorzusehen.
Im Servicefall kann das Heizregister leicht entnommen werden.
Wasser- und Luftrichtung müssen entgegengesetzt sein, um maximale Wär-
meleistung zu erzielen
48
1"
1"
1"
3/4"
Reversible Register mit Anlegethermostat THCO
504423-Etiquette-Marquage-batteries-eau-190114
2 modèles - Format 50 x 50 mm
Pantone 108
Noir 100%
Luftrichtung
Gewindeanschlüsse der Regeister
88
120
1"1/4
2"
1"1/2
2"
2"
2"
1"
2"
CAIT, rechte Ausführung
THCO Position
reversible
Register
18/88
NT00000559-CAIT-PRO-REG-48-88-120-200-AL-210701
Hinweise am Gerät
Rücklauf
160
1"1/4
2"
2"
2"
Vorlauf
200
1"1/4
2"
2"
2"
