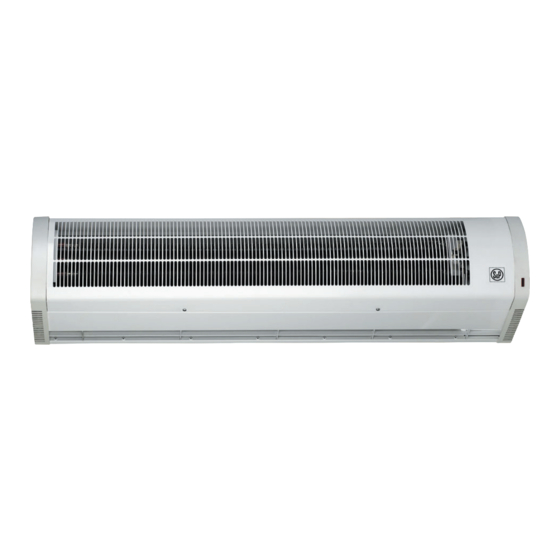

S&P COR-F-1000 N Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für COR-F-1000 N:
- Handbuch (40 Seiten) ,
- Gebrauchs- und montageanweisungen (40 Seiten)
Verwandte Anleitungen für S&P COR-F-1000 N
Inhaltszusammenfassung für S&P COR-F-1000 N
- Seite 1 COR-F-1000 N/1500 N/2000 N COR-3,5-1000 N COR-6-1000 N COR-9-1000 N COR-9-1500 N COR-12-1500 N COR-18-2000 N RU CS BG AR...
- Seite 3 Fig. 1 10 cm mín. 10 cm mín. Fig. 2 (a) (mm) (mm) (mm) (mm) COR-F-1000 N COR-3,5-1000 N 965 93,5 141,5 COR-6-1000 N COR-9-1000 N Fig. 2 (b) (mm) (mm) (mm) (mm) (mm) (mm) COR-F-1500 N 1572 1572 93,5 141,5 786...
- Seite 4 Fig. 3 (a) (mm) (mm) (mm) COR-F-1000 N COR-3,5-1000 N 725 141,5 COR-6-1000 N COR-9-1000 N Fig. 3 (b) (mm) (mm) (mm) (mm) COR-F-1500 N 1532 1332 111,5 766 COR-9-1500 N COR-12-1500 N COR-F-2000 N 2032 1832 123,5 1016 COR-18-2000 N Fig.
- Seite 5 COR-F-1000 N / COR-F-1500 N / COR-F-2000 N 230V 50Hz MIN. 3x1 mm CONTROL - CR-F SECUENCIA CONEXIONES POSICIONES CIRCUITOS MIN. 3x0,5 mm Fig. 5 COR-3,5-1000 N 230V ~ 50Hz MIN. 3x4 mm CONTROL - CR-3,5 N SECUENCIA CONEXIONES POSICIONES CIRCUITOS MIN.
- Seite 6 COR-6-1000 N CONTROL - CR-6 N/CR-9 N SECUENCIA CONEXIONES POSICIONES CIRCUITOS 3N400V 50Hz MIN. 5x2,5 mm Fig. 5 MIN. 6x0,5 mm COR-9-1000 N CONTROL - CR-6 N/CR-9 N SECUENCIA CONEXIONES POSICIONES CIRCUITOS 3N400V 50Hz MIN. 5x2,5 mm MIN. 6x0,5 mm Fig.
- Seite 7 COR-9-1500 N CONTROL - CR-6 N/CR-9 N SECUENCIA CONEXIONES POSICIONES CIRCUITOS 3N400V 50Hz MIN. 5x2,5 mm Fig. 5 MIN. 6x0,5 mm COR-12-1500 N CONTROL - CR-6 N/CR-9 N SECUENCIA CONEXIONES POSICIONES CIRCUITOS 3N400V 50Hz MIN. 5x4 mm Fig. 5 MIN. 6x0,5 mm...
- Seite 8 COR-18-2000 N CONTROL - CR-6 N/CR-9 N SECUENCIA CONEXIONES POSICIONES CIRCUITOS 3N400V 50Hz MIN. 5x6 mm Fig. 5 MIN. 6x0,5 mm COR-3.5-1000 N Fig. 6...
- Seite 9 COR-6-1000 N / COR-9-1000 N COR-9-1500 N / COR-12-1500 N COR-18-2000 N Fig. 6...
- Seite 10 COR-F-1000 N / COR-F-1500 N / COR-F-2000 N 230V~50Hz MIN. 3x1mm MIN. 3x0,5 mm MIN. 3x0,5 mm Fig. 7 COR-3,5-1000 N 230V~50Hz MIN. 3x4mm MIN. 5 x 0,5mm Fig. 7...
- Seite 11 COR-6-1000 N 3N400V 50Hz MIN. 5x2,5 mm Fig. 7 MIN. 6x0,5 mm COR-9-1000 N 3N400V 50Hz MIN. 5x2,5 mm MIN. 6x0,5 mm Fig. 7...
- Seite 12 COR-9-1500 N 3N400V 50Hz MIN. 5x2,5 mm MIN. 6x0,5 mm Fig. 7 COR-12-1500 N 3N400V 50Hz MIN. 5x4 mm MIN. 6x0,5 mm Fig. 7...
- Seite 13 COR-18-2000 N 3N400V 50Hz MIN. 5x6 mm MIN. 6x0,5 mm Fig. 7 Fig. 8...
-
Seite 24: Transport Und Lagerung
DEUTSCH TRANSPORT UND LAGERUNG Bitte prüfen Sie das Gerät nach Erhalt auf einwandfreien Zustand und Funktion. Nachstehende Angaben sind bei der Entgegennahme zu prüfen und mit der Bestellung zu vergleichen: 1. Modell 2. Ausführung 3. Technische Daten Bitte lagern Sie den Türluftschleier originalverpackt, trocken und wettergeschützt. Halten Sie Lagertemperaturen zwischen –10°C und +40°C ein. -
Seite 25: Vorsicherungen Und Leitungsquerschnitte
MONTAGE UND INBETRIEBNAHME - Die Installation muss gemäß den jeweils gültigen nationalen Vorschriften, durch einen konzessionierten Fachbetrieb erfolgen. - Hinweise zur Arbeitssicherheit beachten! (2) - Türluftschleier auf ebener Fläche montieren und nicht verspannen! (Fig. 1 – 3) - Mindestabstände beachten! - Befestigungsmaterial zur Wandmontage liegt dem Gerät bei. -
Seite 26: Ausserbetriebnahme Und Recycling
Wir empfehlen folgende Maßnahmen: 1 - Der sich auf den Lufteintritts- und Luftaustrittsgittern anlagernde Staub sollte regelmäßig entfernt werden. Die Gitter bei ausgeschaltetem Gerät mit einem trockenen Tuch reinigen. (Verwenden Sie bitte keine Lö- sungsmittel oder aggressive Reinigungsmittel.) 2 - Das Geräteinnere sollte jährlich einer gründlichen Reinigung unterzogen wenden (Bitte wenden Sie sich an einen Fachmann.) AUSSERBETRIEBNAHME UND RECYCLING Die CEE-Regelungen und unsere Verantwortung zukünftigen Generationen gegenüber verpfl... - Seite 41 يبرع...
