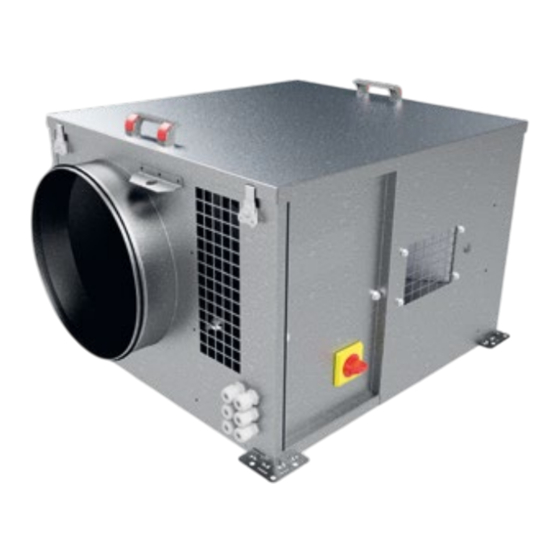

- Seite 1 CRCB / CRCT ECOWATT ASR® Multifunktionale Lüftungsboxen mit Vorbereitung für ASR-System. Die EC -Motoren sind vom Luftstrom getrennt und fremdbelüftet. VENTIDRIVE Controller...
-
Seite 2: Inhaltsverzeichnis
Tabelle der Standard Einstellungen ....................28 10. Wartung ............................28 10.1 Wartungsöffnung ..........................29 10.2 Motor/Laufradeinheit tauschen ....................30 11. Entsorgung ............................. 30 11.1 Entsorgung von Verpackungsmaterial und unbedenkliche Abfallstoffen ......30 11.2 Entsorgung des Gerätes ......................... 30 2/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 3: Allgemeine Hinweise
S & P übernimmt keine Haftung bei nicht bestimmungsgemäßer Verwendung und daraus resultierenden Personen- oder Sachschäden, oder wenn das Produkt in irgendeiner Weise modifiziert wird. Ventilatorboxen CRCB ECOWATT sind für Lüftungsanwendungen in Wohngebäuden, Bürogebäuden, Industrie- gebäuden und Profiküchen bestimmt: • Installation inner- und außerhalb von Gebäuden •... -
Seite 4: Gewährleistung
• Der serienmäßige Reparaturschalter ist werkseitig montiert und verdrahtet. Motoren • EC-Motoren, vom Luftstrom getrennt und fremdbelüftet. • CRCB 400 bis 710 : IP54, Klasse F, einphasig 230V, 50 Hz, • CRCT 710 : IP54, Klasse F, dreiphasig 400V, 50 Hz. • Thermokontakte intern. -
Seite 5: Hinweis Asr -System
3.1.1 Schematische Darstellung Die Darstellung zeigt die Kombination der CAIB/T PRO-REG Zuluftbox mit getrennten Warm-/Kalt- wasserregister und Abluftventilatoren mit Motor außerhalb des Luftstroms (TNVB/T ECOWATT® ASR, ILHB/T-ECOWATT ASR oder CRCB/T ECOWATT® ASR) Abluftventilatoren: TNVB / TNVT ECOWATT® ASR , ILHB/T ECOWATT® ASR oder CRCB/T ECOWATT®... -
Seite 6: Funktionsweise
Küche zu haben. • Die ASR Modelle der Abluftventilatoren Serien TNVB/T ECOWATT ASR®, ILHB/T® ECOWATT ASR® und CRCB/T ECOWATT ASR® sind mit einem Differenzdruck -/Volumenstrom-Messumformer ausgestattet, welcher mit dem CORRIGO Regler des CAIB/T PRO-REG Zuluftgerätes verbunden wird. Damit lässt sich der Volumenstrom des Abluftventilators in Echtzeit auf dem Display des ETD Bedienterminals, zusätzlich... -
Seite 7: Installation
INSTALLATION 4.1 Abmessungen und Gewichte CRCB 400 bis 500 ECOWATT ASR ® Luftrichtung Luftrichtung Modell Gewicht (kg) CRCB 400 ECOWATT 1,019 ® CRCB 500 ECOWATT ® 1,153 1,036 CRCB 560 bis 710 ECOWATT ASR / CRCT 710 ECOWATT ® ®... -
Seite 8: Transport
4.2 Transport ACHTUNG: Nicht das gesamte Gerät an den Kunststoffgriffen anheben. Diese sind nur zum anheben des Deckels.. CRCB 400 bis 500 ECOWATT CRCB /T 560 bis 710 ECOWATT ® 4.3 Aufstellort CRCB 400 bis 500 ECOWATT CRCB /T 560 bis 710 ECOWATT ®... -
Seite 9: Deckenmontage
4.4 Deckenmontage CRCB 400 bis 500 ECOWATT Deckenmontage Die CRCB ECOWATT® Baugrößen 400 und 500 kann auch überkopf an die Decke moniert werden: • Halten Sie einen Abstand von min. 100 mm zwi- schen Gehäuse und Decke ein. • Ausblas horizontal, ohne Einschränkung •... -
Seite 10: Elektrische Daten
Hinweis: Der Revisionsschalter ist für die Verwendung in Anwendungen für eine dreiphasige 400-V- oder ein- phasige 230-V-50/60-Hz-Stromversorgung ausgelegt. Verwenden Sie den Schalter nur bei Wartungsarbeiten um den Ventilator vom Stromnetz zu trennen und nicht, um das Gerät ein- oder auszuschalten. CRCB 400 bis 710 ECOWATT einphasig ® 10/32... -
Seite 11: Lage Der Anschlüsse Beim Zuluftgerät Caib / T Pro-Reg
CAIB / T PRO-REG® Baugrößen 10 / 20 / 30 / 40 – Anschlusskasten extern CAIB / T PRO-REG® CAIB / T PRO-REG® E-Heizregister Wasserführende Register Anschlüsse im Anschlusskasten CAIT PRO-REG® Baugröße 48 und größer- Anschlüsse innenliegend Anschlüsse im Schaltschrank 11/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 12: Ein- / Ausgänge Am Corrigo Bei Verwendung Des "Kscr/Dr-Cuisine Asr
DO3 ( KM3 ) Öffnung der Außenluftklappe (D01+ (Vor Ventilatorstart) / Pumpenstart KVS KM4 (60-G0) Alarme KM5 (54-G0) Start 3. Stufe E-Heizregister (wenn vorhanden) KM6 (43-G0) Start 2. Stufe E-Heizregister (wenn vorhanden) (41-G0) Start 1. Stufe E-Heizregister oder E-Vorheizregister bei E-X Modellen (wenn vorhanden) 12/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 13: Anschluss Caib Cait Pro-Reg ® An Die Abluftventilatoren
CAIB/T PRO-REG® : 10 - 20 - 30 - 40 alle Modelle CAIT PRO-REG® : 48 - 88 - 120 - 160 - 200 alle Modelle ACHTUNG: Ob diese Option der Rauchgasabsaugung genutzt werden soll, muss mit dem zuständigen Brand- schutzbeauftragten im Vorfeld geklärt werden. 13/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 14: Anschluss Caib / T Pro-Reg Lht Ecowatt
CAIB/T PRO-REG® : 10 - 20 - 30 - 40 alle Modelle CAIT PRO-REG® : 48 - 88 - 120 - 160 - 200 alle Modelle ACHTUNG: Ob diese Option der Rauchgasabsaugung genutzt werden soll, muss mit dem zuständigen Brand- schutzbeauftragten im Vorfeld geklärt werden. 14/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 15: Inbetriebnahme Und Einstellung Am Caib/T Pro-Reg
Hutschiene. • Schalten Sie nun das CAIB/T wieder ein. • Drücken Sie mit einem dünnen Draht (z.B. einer Büroklammer) den Reset Knopf. • Clippen Sie den CORRIGO wieder ein. • Die anderen Stecker noch nicht wieder verbinden! 15/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 16: Das Programm "Ksdr Cuisine Asr" Laden
• Drücken Sie nun um "Standard" zu markieren. Standard Accept changes : No Ventilation VIM • Blättern Sie mit bis zum Menüpunkt Choose con guration KSCR/DR-CuisineASR19 "KSCR/DR-CuisineASR19" Accept changes : No • Erneut drücken um auf "No" zu springen. 16/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... - Seite 17 • (Zu- und Abluft). 2500 m3/h 2500 m3/h Menu Betrieb: Ein Menu • Im Menü gibt es nun ein weiteres Symbol Das Programm "KSCR / DR-Cuisine ASR" ist korrekt geladen, die Einstellungen an der Einheit können nun vorgenommen werden. 17/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705...
-
Seite 18: Inbetriebnahme Des Systems
/h at Vmin 1000 m3/h /h at Vmax 2800 m3/h 2352 2100 2128 1900 1904 1700 1680 1500 1456 1300 1232 1100 1000 Signal (V) Potentiometer Wenn Sie die Einstellungen vorgenommen haben, kehren Sie mit vorherigen Seite zurück. 18/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... - Seite 19 Extract air fan (Fortluft) verwendeten Abluftventilators (TN_B/T ECOWATT®, ILHB/T® ECO- K-Faktor : 148 WATT® oder CRCB/T ECOWATT®) eingeben, die Werte finden Sie in Drucksensor : 800 Pa Kapitel "9. Tabelle der Standard Einstellungen", Seite 35. Min input : 0V • Tippen Sie in die Zeile, die Sie ändern möchten. Über das numerische Max input : 10V Tastenfeld können Sie den Wert direkt eingeben und mit OK bestätigen.
- Seite 20 • Verbinden Sie den CORRIGO wieder mit allen Steckern. • Schalten Sie nun das CAIB / T PRO REG wieder ein. 2020-05-26 14:02 21.0°C • Hier tippen um ins Hauptmenü zu gelangen. Temperatursollwert 2500 m3/h 2500 m3/h Betrieb: Ein 20/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705...
-
Seite 21: Funktionsprüfung
2020-05-26 14:02 21.0°C • Kontrollieren Sie am ETD Bedienterminal, ob die zuvor eingestell- ten, maximalen Volumenströme [m³/h] für Zu- und Abluft erreicht Temperatursollwert werden. 2500 m3/h 2500 m3/h Betrieb: Ein • Drehen Sie nun den Potentiometer auf Min. 21/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 22: Initialisierung Der Abluft
Init Initialization Vmin • Der Initialisierungs Bildschirm zeigt: - Den Sollwert (in diesem Fall min.) Extract 1000 m3/h ...% (Abl.) - Den aktuellen Istwert des Abluftventilators Actual 1050 m3/h • Starten Sie die Initialisierung (Vmin). Start Initialization Vmin 22/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... - Seite 23 • Der Regler hat das zu Vmax zugehörige Signal gespeichert. Start Initialization Vmax Initialisierung abgeschlossen Das System ist über des SWG parametriert und betriebsbereit. Sollten sich die Soll-Volumenströme ändern (z.B. durch Umbaumaßnahmen), muss der Initialisierungsvorgang erneut vorgenommen werden. 23/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705...
-
Seite 24: Parametrisierung Bei Erhöhten Zuluftbedarf (Digitaler Eingang 1)
• Hier tippen um ins Hauptmenü zu gelangen. Temperatursollwert 900 m3/h 1000 m3/h Betrieb : Ein ü • Drücken Sie die Menütaste Erweiterte Einstellungen. Init Voreinstellungen Centrale Double Flux 2014-08-19 Systeme: Betrieb • Mir der Taste die Menüzeile "Zugriffsrechte" auswählen. C: 24.0C /R: 17.8C 24/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... - Seite 25 10 °C = 0 m3/h Komp. Ist : 0 -> ein. Nach der ersten Stelle wechsel Sie mit zur Nächsten, usw.. • Bestätigen Sie am Ende mit • Wenn Einstellungen vorgenommen haben, kehren Sie mit zum Hauptmenü zurück. 25/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705...
-
Seite 26: Bedienung Des Systems
Abweichung vom Temperatursollwert bis -3°C. 2500 m3/h 2500 m3/h Betrieb: Ein Um den Temperatursollwert grundsätzlich zu ändern, gehen Sie wie folgt vor: 2020-05-26 14:02 21.0°C • Hier tippen um ins Hauptmenü zu gelangen. Temperatursollwert 2500 m3/h 2500 m3/h Betrieb: Ein 26/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 27: Entrauchungsmodus (Feuer)
Um den Entrauchungsmodus (FEUER) zu deaktivieren, muss der BDEA-Schlagschalter wieder in die Ausgangsposition gebracht werden und die Meldung am ETD Bedienterminal bestätigt werden. Menu • Quittieren Sie die Deaktivierung durch tippen auf das durchgestri- Init chene "FEUER" Symbol. Die Zu- und Abluftanlage startet wieder im Normalbetrieb. 27/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... -
Seite 28: Tabelle Der Standard Einstellungen
0 - 3000 20000 CAIT 160 0,5 - 4,5 0 - 3000 20000 CAIT 200 0,5 - 4,5 0 - 3000 20000 Abluft CRCB / CRCT ECOWATT ® Differenzdruckmessumformer P- Band I- Band (Zeit) Modell K-Faktor Signal Messbereich [Pa] CRCB 400... -
Seite 29: Wartungsöffnung
Nachtziehen, falls nötig Druckmessung Korrekte Anordnung überprüfen Funktionstest Anschlüsse 10.1 Wartungsöffnung CRCB 400 bis 500 ECOWATT ® CRCB 560 bis 710 ECOWATT und CRCT 710 ECOWATT ® ® Nachdem Sie die vier Spannverschlüsse am Gehäuse geöffnet haben, gelangen Sie zu allen wichtigen Bauteilen. -
Seite 30: Motor/Laufradeinheit Tauschen
Entsorgungsunternehmen recycelt werden. Eine unsachgemäße Entsorgung ist nicht erlaubt. 11.2 Entsorgung des Gerätes Dieses Produkt fällt nicht unter die Hausmüllentsorgung, sondern muss an einem Sammelpunkt für Elektro- und Elektronik-Altgeräte abgegeben werden. WEEE-Nr.: DE 64565331 ERA-Nr.: 50579 30/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705... - Seite 31 31/32 NT00000731-CRCB-CRCT-ECOWATT-ASR-AL-210705...
