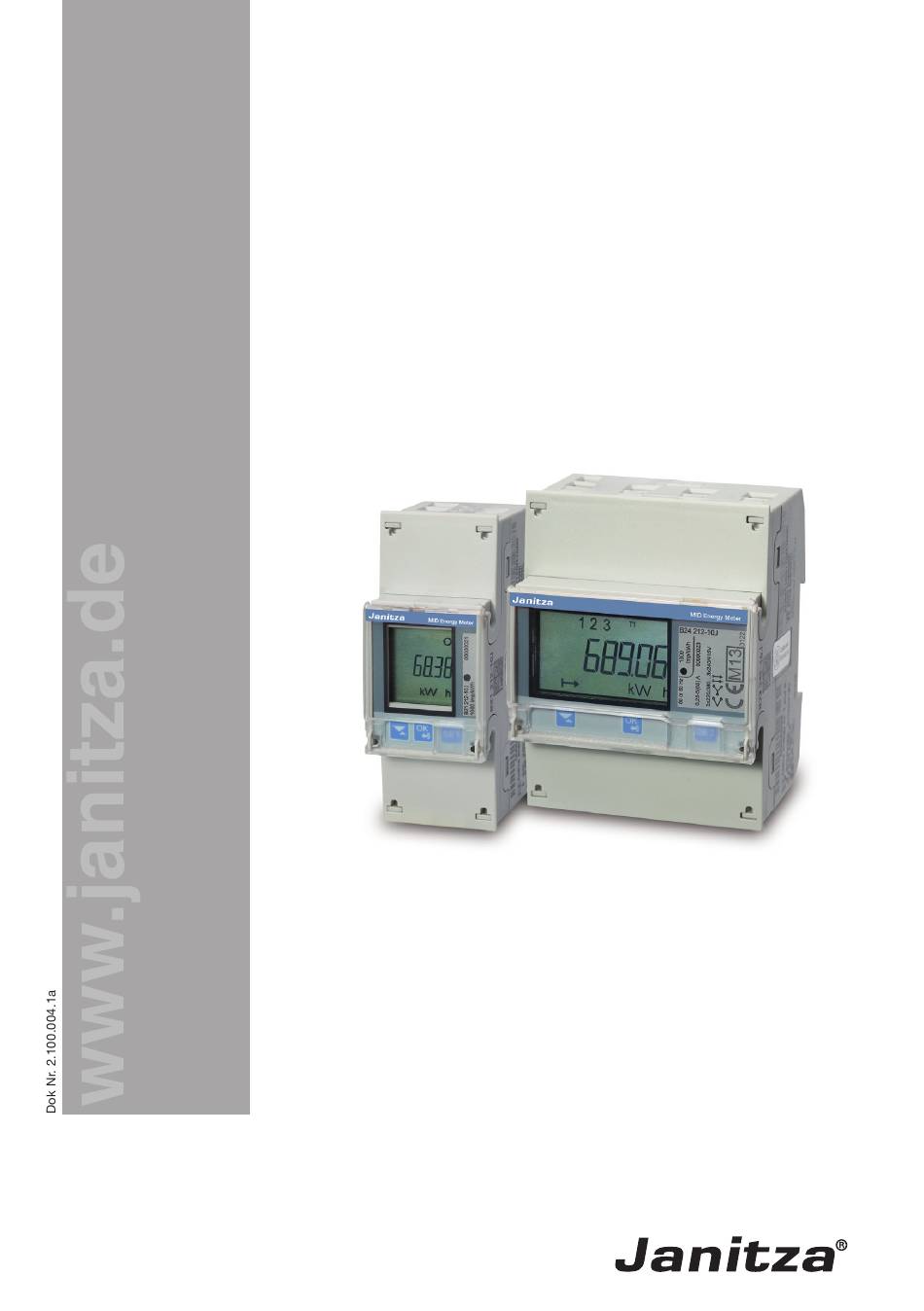

- Seite 1 MID- Energiezähler Grundeinstellungen Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de Internet: http://www.janitza.de...
-
Seite 2: Inhaltsverzeichnis
MID-Energiezähler Inhalt Allgemeines Copyright Markenzeichen Haftungsausschluss Kommentare zum Handbuch Grundeinstellungen Bedienelemente Wandlerverhältnis Einstellung der Messwerke M-Bus-Einstellungen Modbus-Einstellungen Einstellung der Impulsausgängen... -
Seite 3: Allgemeines
Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Kommentare zum Handbuch Ihre Kommentare sind uns willkommen. Falls irgend etwas in diesem Handbuch unklar erscheint, lassen Sie es uns bitte wissen und schicken Sie uns eine EMAIL an: info@janitza.de... -
Seite 4: Grundeinstellungen

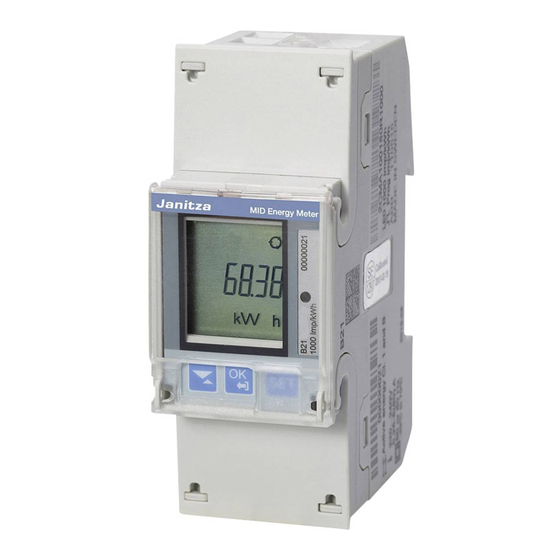

MID-Energiezähler Grundeinstellungen Bedienelemente Bedienelemente zur Konfiguration von Grundfunktionen zur Inbetriebnahme des Zählers: Pfeil-Taste Umschalten unten / oben Kurz drücken für unten, drücken und halten für oben. Zur Auswahl von Aktionen und Menüeinträgen OK-/Verlassen-Taste Drücken und halten, um zum vorherigen Menü zu wechseln oder um zwischen Standard- und Haupt- menü... - Seite 5 MID-Energiezähler • Haben Sie den Primärwert gewählt, erscheint der aktuelle, bis zu vierstellige Wert. Mit der Einstellungstaste kann dieser geändert werden. Durch das Blinken erkennen Sie die Zahl, die mit der Taste verändert werden kann. speichern oder überspringen Sie die einzelnen Ziffern. Sobald die rechtsaußenste- hende Zahl mit bestätigt wurde, ist der Wert gespeichert.
-
Seite 6: Einstellung Der Messwerke
MID-Energiezähler Einstellung der Messwerke Der Zähler kann entweder mit drei oder vier Leitern angeschlossen werden. Gehen Sie wie folgt vor, um den 3- bzw. 4-Leiter Anschluss zu konfigurieren: • Halten Sie zunächst die Taste zwei Sekunden lang gedrückt um in das Hauptmenü zu gelangen. - Seite 7 MID-Energiezähler Ändern Sie die Adresse für ihr Gerät: • Blättern Sie im M-Bus Menü mit zum Adress-Menü ( ) und bestätigen Sie mit . Auf der Anzeige erscheint nun die Adresse. Hier können Sie durch die Eingabe von zwischen 250 Adressen wählen und mit bestätigen.
-
Seite 8: Anschluss M-Bus-Schnittstelle
MID-Energiezähler • Werte-Bedeutung: - Always (Sendet immer den aktuellen Status) - Never (Senden wird ausgeschalten) - On Error (Gesendet wird nur bei auftretendem Fehler/Problem) Wählen Sie die gewünschte Option aus und bestätigen Sie diese mit Anschluss M-Bus-Schnittstelle • Öffnen Sie die obere Abdeckung des Zählers. Dort finden Sie die Anschlussklemme für das Zweileiter-System am linken oberen Rand des Gerätes. - Seite 9 MID-Energiezähler Ändern Sie die Adresse für ihr Gerät: • Blättern Sie im Modbus-Menü mit zum Adress-Menü ( ) und bestätigen Sie mit . Auf der Anzeige erscheint nun die Adresse. Hier können Sie durch die Eingabe von zwischen 250 Adressen wählen und mit bestätigen.
-
Seite 10: Anschluss Modbus-Schnittstelle
MID-Energiezähler Anschluss Modbus-Schnittstelle • Öffnen Sie die untere Abdeckung des Zählers. Dort finden Sie die Anschlussklemme für das Dreileiter-System am linken unteren Rand des Gerätes. - Am rechten Rand befindet sich die Klemme 35 für den Leiter C. - In der Mitte befindet sich die Klemme 36 für den Leiter B. -
Seite 11: Einstellungen Von Alarmen
MID-Energiezähler Einstellungen von Alarmen Änderungen der Alarmeinstellungen: • Wählen Sie im Hauptmenü, wählen Sie Alarm ( ) und bestätigen Sie mit • Sie können nun mit zwischen 25 vorinstallierten Alarmen (AL 1…AL 25) wählen. • Die Alarme unterscheiden sich in Status ( ), Größe (... - Seite 12 MID-Energiezähler Anschluss Impulsausgänge: Sie finden die vertikal angebrachte Anschlussklemme für die Impulsausgänge/Alarmausgänge am linken unteren Rand des Gerätes. • Klemme 13: Klemme zum Anschluss des Pluspols • Klemme 15: Klemme für Impulsausgang 1 • Klemme 16: Klemme für Impulsausgang 2 bzw.
- Seite 13 MID-Energiezähler...
