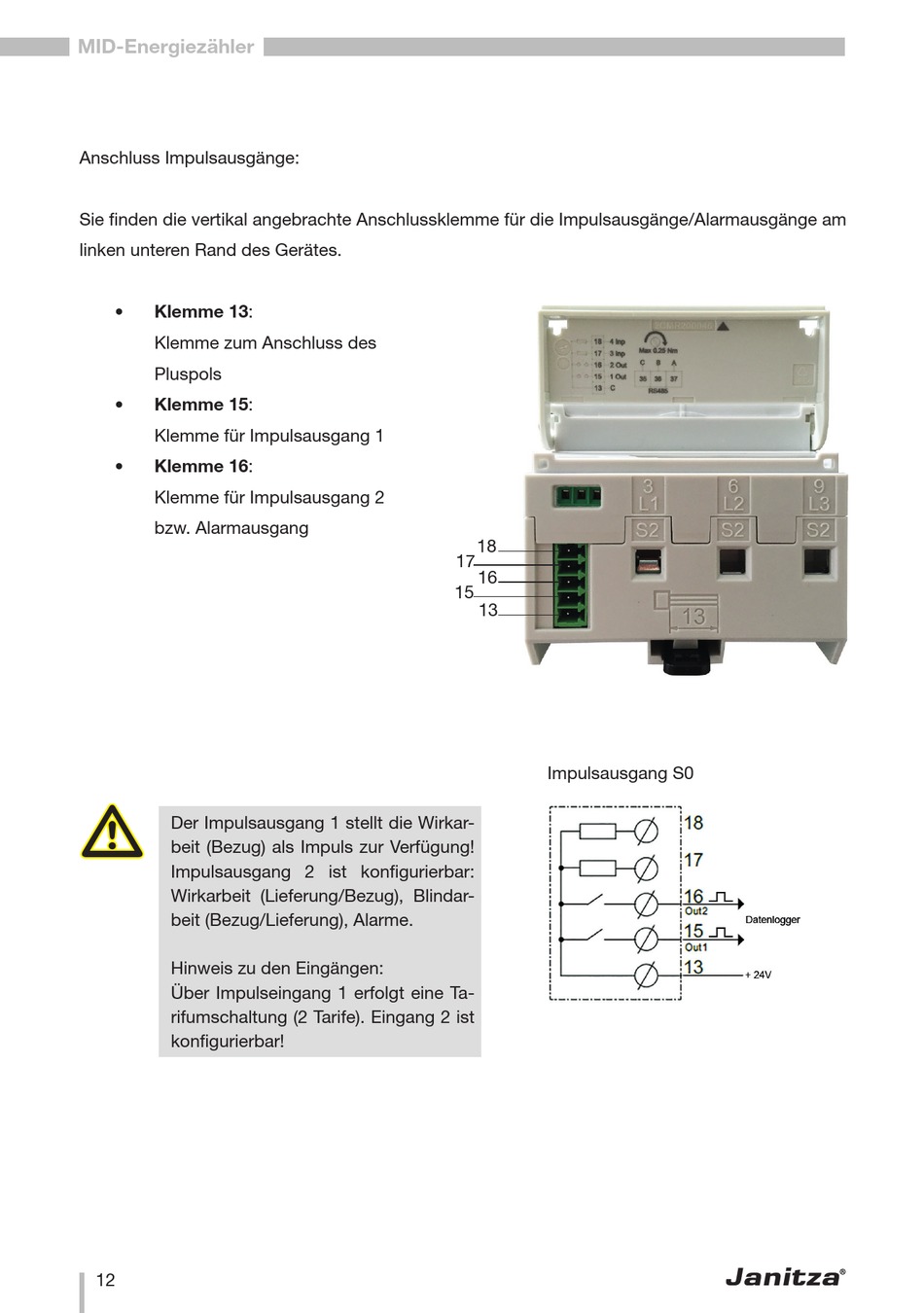

MID-Energiezähler
Anschluss Impulsausgänge:
Sie finden die vertikal angebrachte Anschlussklemme für die Impulsausgänge/Alarmausgänge am
linken unteren Rand des Gerätes.
•
Klemme 13:
Klemme zum Anschluss des
Pluspols
•
Klemme 15:
Klemme für Impulsausgang 1
•
Klemme 16:
Klemme für Impulsausgang 2
bzw. Alarmausgang
m
Der Impulsausgang 1 stellt die Wirkar-
beit (Bezug) als Impuls zur Verfügung!
Impulsausgang 2 ist konfigurierbar:
Wirkarbeit (Lieferung/Bezug), Blindar-
beit (Bezug/Lieferung), Alarme.
Hinweis zu den Eingängen:
Über Impulseingang 1 erfolgt eine Ta-
rifumschaltung (2 Tarife). Eingang 2 ist
konfigurierbar!
12
18
17
16
15
13
Impulsausgang S0
