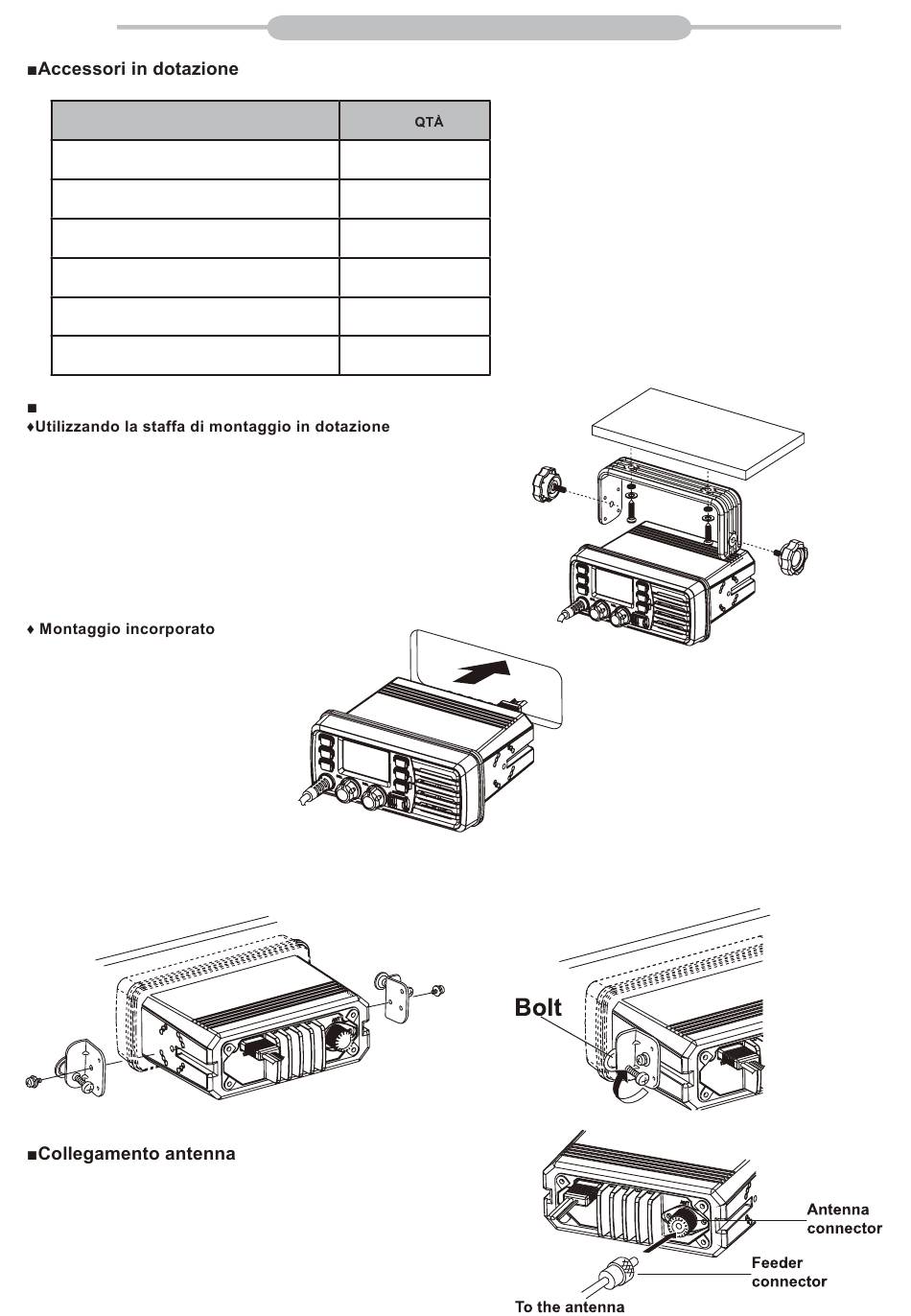

Vengono forniti i seguenti accessori:
ARTICOLO
Cavo di alimentazione CC
Fusibile di ricambio
Staffa di fissaggio
Viti per staffa di montaggio
Gancio per microfono
Manuale di istruzioni
Montaggio ricetrasmettitore
La staffa di montaggio universale fornita con il ricetrasmettitore consente il
montaggio sopra la testa o sul cruscotto.
1. Fissare la staffa di montaggio alla mensola o al cruscotto con le viti in
dotazione e montare il ricetrasmettitore alla staffa di montaggio con i bulloni
della manopola.
2. Montare il ricetrasmettitore in modo che la superficie del ricetrasmettitore
sia a 90" rispetto alla linea di visuale durante il funzionamento e serrare i bulloni
della manopola in modo che il ricetrasmettitore sia montato saldamente.
• È possibile utilizzare un cuscino spugnoso tra il ricetrasmettitore e la
staffa di montaggio per ridurre le vibrazioni.
1. Praticare un foro nel cruscotto (o dove si prevede di
montare il ricetrasmettitore).
2. Far scorrere il ricetrasmettitore attraverso i fori
come mostrato di seguito.
3. Fissare i morsetti su entrambi i lati del ricetrasmettitore con i 2 bulloni in dotazione.
4. Serrare i bulloni terminali sui morsetti in modo che i morsetti premano saldamente contro l'interno del pannello di controllo dello
strumento. (Grafico 2)
Si prega di collegare un'antenna prima di trasmettere. Selezionare l'antenna con
la relativa frequenza e collegarla al connettore dell'antenna ANT. Utilizzare l'antenna e il concentrico a bassa perdita con la stessa
impedenza naturale 50Q
• La trasmissione senza antenna può danneggiare il ricetrasmettitore.
(Grafico 1)
PREPARAZIONE
1
1
1
1
1
1
69
(Grafico 1)
（Grafico 2)
