Gummivulkanisationsband

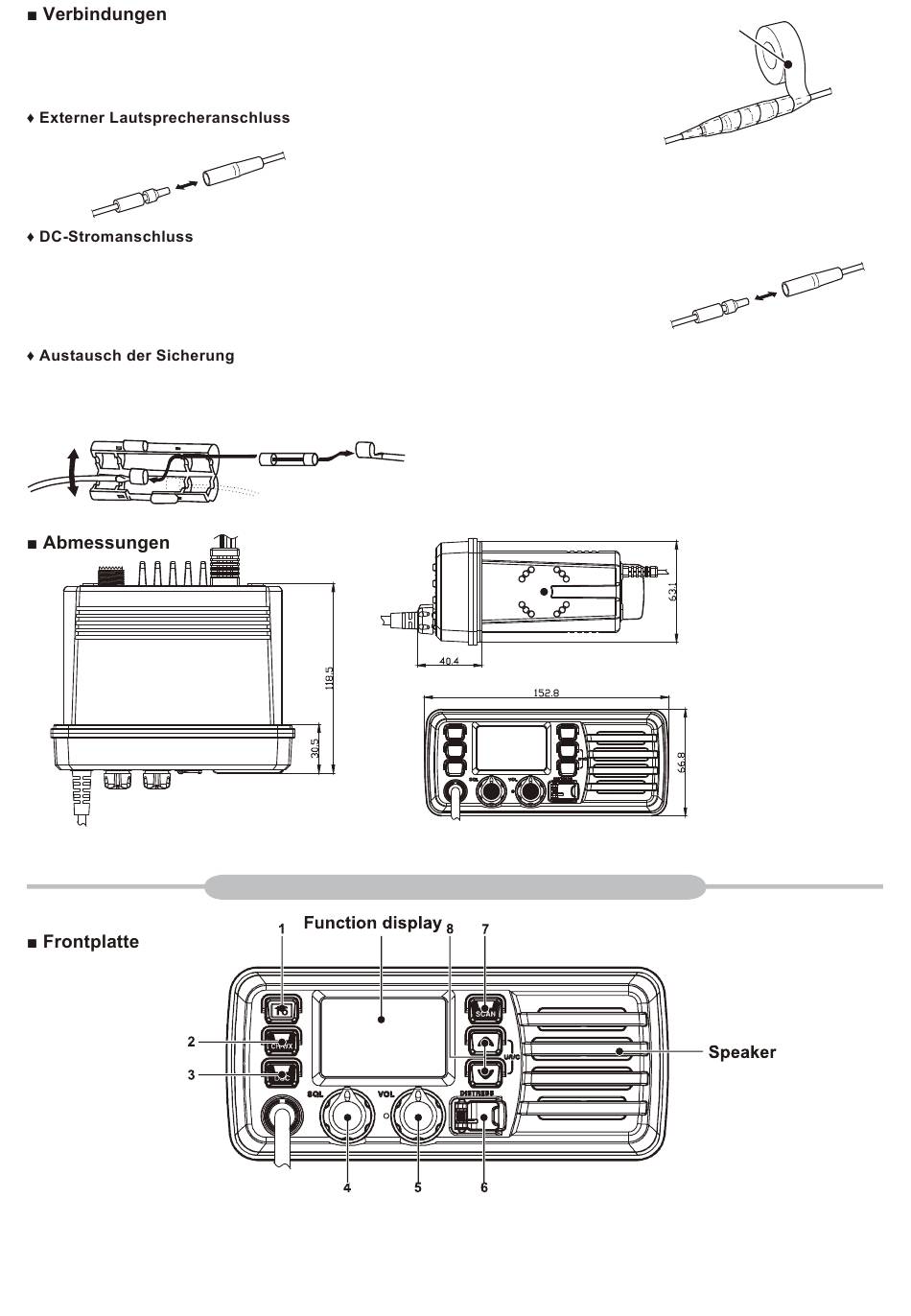

Nach dem Anschließen des Gleichstromkabels, des GPS-Empfängerkabels und
des externen Lautsprecherkabels bedecken Sie den Stecker und die Leitungen
mit einem Klebeband wie unten, um zu verhindern, dass Wasser in den
Transceiver eindringt.
Externe Lautsprecher (Lautsprecher) können über die Kabel auf der Rückseite a
ngeschlossen werden.
Schließen Sie das mitgelieferte Dc-Stromkabel von diesem Anschluss an ein externes 13,8-V-Kabel anGleichstromquelle. Nicht an
24V-Speicherbatterie anschließen. Wenn dem Radio nicht genügend Strom zugeführt wird, kann sich das
Display während der Übertragung verdunkeln oder die Sendeausgangsleistung kann erheblich abfallen.
Über ein DC-Stromkabel an ein 13,8-V-DC-Netzteil anschließen. Beachten Sie, dass die positiven und
negativen Polaritäten der Klemmen korrekt verbunden sein sollten. (Rot ist positiv, Schwarz ist negativ)
Eine Sicherung ist im mitgelieferten Gleichstromkabel installiert. Wenn eine Sicherung durchbrennt oder der Transceiver nicht mehr
funktioniert, suchen Sie nach Möglichkeit die Ursache des Problems auf und ersetzen Sie die beschädigte Sicherung durch eine neue,
bewertete Sicherung.
• Bitte schalten Sie die Sicherung aus, bevor Sie die Sicherung austauschen, die erforderliche Sicherung ist DC15A / 32V.

PANEL-BESCHREIBUNG

1. Kanal 16 / Anrufkanalschlüssel [16]
- Drücken Sie, um Kanal 16 auszuwählen.
- Halten Sie 1 Sekunde lang gedrückt, um den Anrufkanal auszuwählen.
"CALL" erscheint, wenn der Anrufkanal ausgewählt ist.
- Drücken sie beim Drücken und Halten von [CH/WX] [16], um die Programmbedingung für Kanalkommentare aufzurufen.
- Drücken Sie, um den Cursor nach hinten zu bewegen.
- Drücken Sie beim Einschalten [16], um in den eingestellten Modus zu wechseln.
