Les accessoires suivants sont fournis:
ITEM
DC Câble d'alimentation
Fusible de rechange
Support de montage
Vis pour support de montage
Support de microphone
Instructions

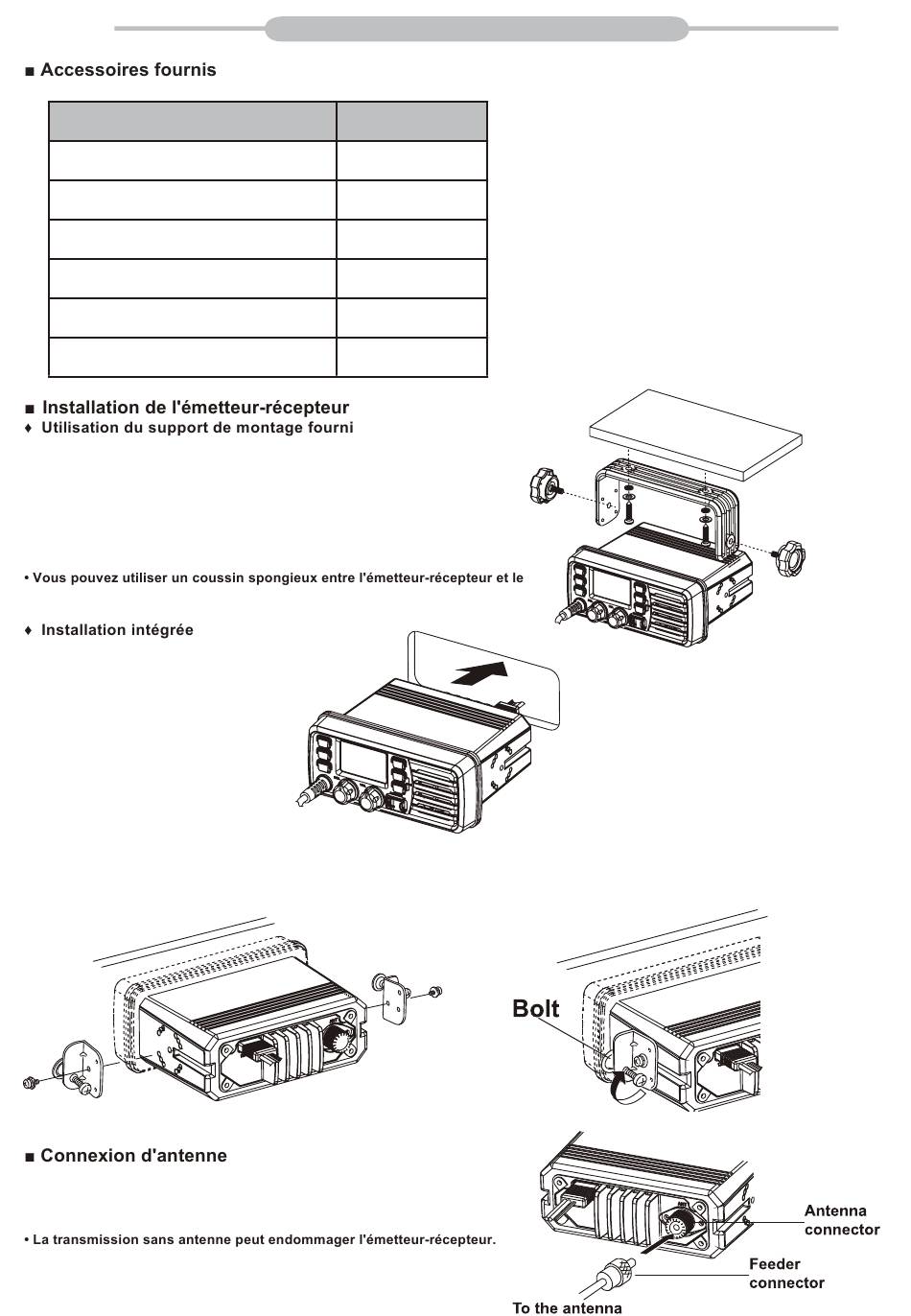

Le support de montage universel fourni avec votre émetteur-récepteur permet un
montage au-dessus de la tête ou du tableau de bord.
1.Fixez le support de montage sur une étagère ou un tableau de bord avec les
vis fournies et montez l'émetteur-récepteur sur le support de montage avec les
boulons de bouton.
2. Montez l'émetteur-récepteur de sorte que la face de l'émetteur-récepteur soit à
90 "à la ligne de vision lors de la fonction et serrez les boulons de bouton de manière
à ce que l'émetteur-récepteur soit monté de manière sécurisée.
support de montage pour réduire la vibration.
1.Coupez un trou dans le tableau de bord (ou partout où
vous envisagez de monter l'émetteur-récepteur).
2. Faites glisser l'émetteur-récepteur à travers les trous
comme indiqué ci-dessous.
3. Fixez les pinces de chaque côté de l'émetteur-récepteur avec 2 boulons fournis
4. Serrez les boulons d'extrémité sur les pinces afin que les pinces appuient fermement contre l'intérieur du panneau de commande de
l'instrument. (Figure 2)
Veuillez connecter une antenne avant de transmettre. Sélectionnez l'antenne avec
la fréquence relative et connectez-vous sur le connecteur d'antenne des fourmis.
Utilisez l'antenne et la faible perte concentrique avec la même impédance
naturelle 50Q
(Figure 1)
PRÉPARATION
QTY
1
1
1
1
1
1
52
(Figure 1)
(Figure 2)
