Prosonic M
Blockdistanz
Stutzenmontage
"
!
Endress + Hauser

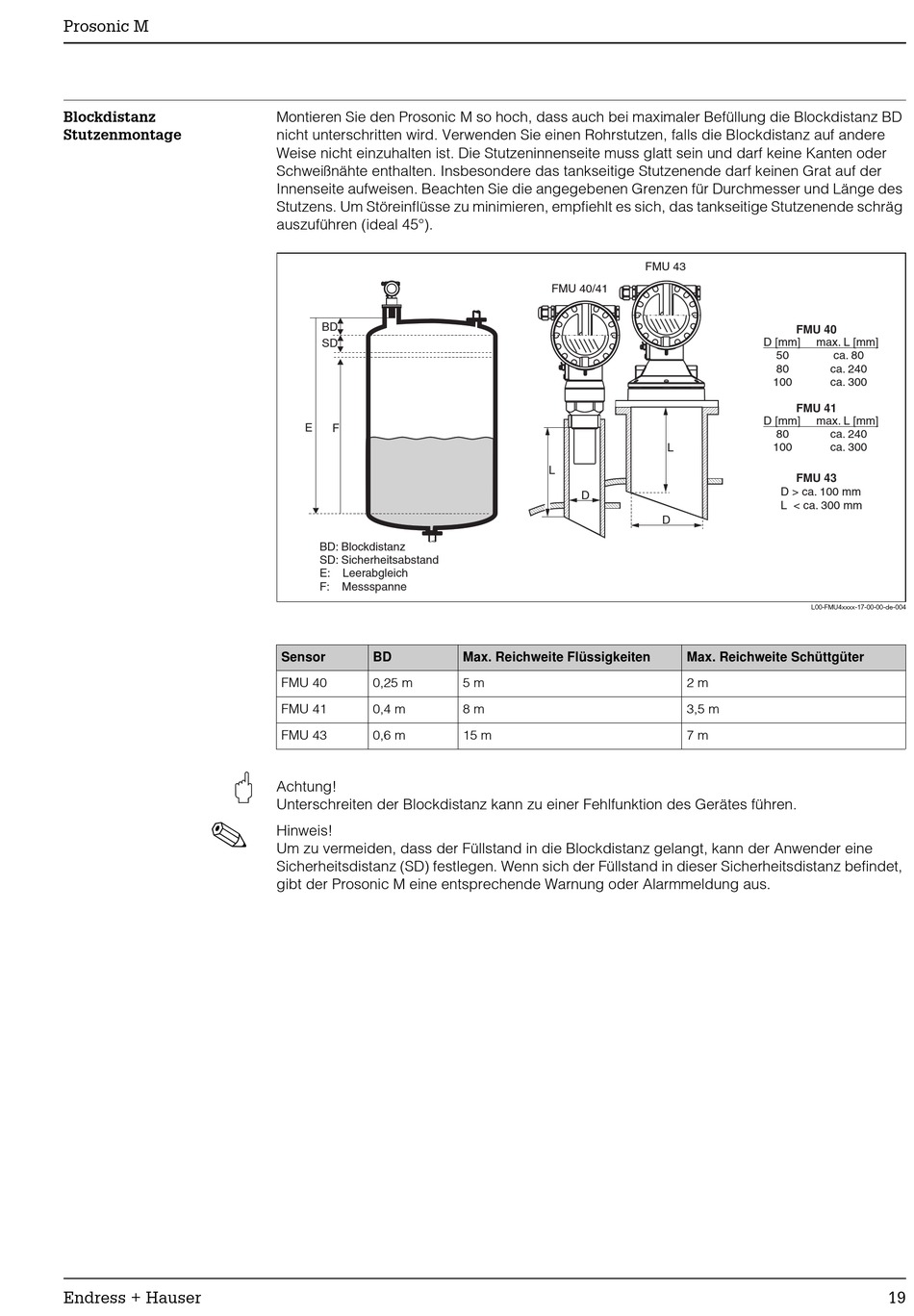

Montieren Sie den Prosonic M so hoch, dass auch bei maximaler Befüllung die Blockdistanz BD
nicht unterschritten wird. Verwenden Sie einen Rohrstutzen, falls die Blockdistanz auf andere
Weise nicht einzuhalten ist. Die Stutzeninnenseite muss glatt sein und darf keine Kanten oder
Schweißnähte enthalten. Insbesondere das tankseitige Stutzenende darf keinen Grat auf der
Innenseite aufweisen. Beachten Sie die angegebenen Grenzen für Durchmesser und Länge des
Stutzens. Um Störeinflüsse zu minimieren, empfiehlt es sich, das tankseitige Stutzenende schräg
auszuführen (ideal 45°).
BD
SD
E
F
BD: Blockdistanz
SD: Sicherheitsabstand
E: Leerabgleich
F: Messspanne
Sensor BD
FMU 40 0,25 m
FMU 41 0,4 m
FMU 43 0,6 m
Achtung!
Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Gerätes führen.
Hinweis!
Um zu vermeiden, dass der Füllstand in die Blockdistanz gelangt, kann der Anwender eine
Sicherheitsdistanz (SD) festlegen. Wenn sich der Füllstand in dieser Sicherheitsdistanz befindet,
gibt der Prosonic M eine entsprechende Warnung oder Alarmmeldung aus.
FMU 40/41
L
D
Max. Reichweite Flüssigkeiten
5 m
8 m
15 m
FMU 43
FMU 40
D [mm] max. L [mm]
50
80
100
FMU 41
D [mm] max. L [mm]
80
L 100
FMU 43
D > ca. 100 mm
L < ca. 300 mm
D
L00-FMU4xxxx-17-00-00-de-004
Max. Reichweite Schüttgüter
2 m
3,5 m
7 m
ca. 80
ca. 240
ca. 300
ca. 240
ca. 300
