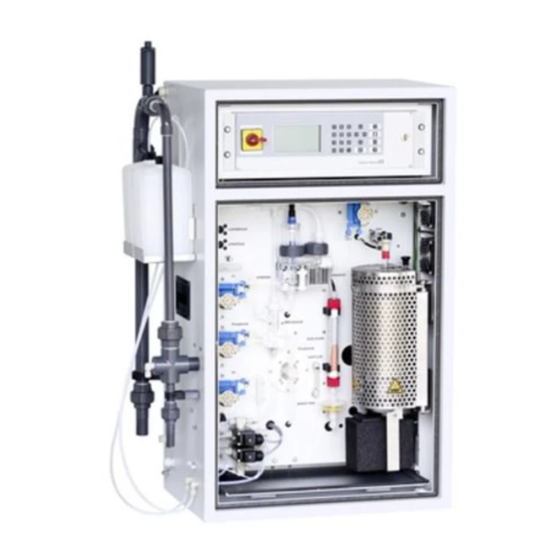

Hochtemperatur-toc-analysator
Vorschau ausblenden
Andere Handbücher für CA72TOC:
- Betriebsanleitung (154 Seiten) ,
- Einbauanleitung (12 Seiten) ,
- Anleitung (8 Seiten)
Verwandte Anleitungen für Endress+Hauser CA72TOC
Inhaltszusammenfassung für Endress+Hauser CA72TOC
- Seite 1 Products Solutions Services EA01704C/07/DE/01.25-00 71717406 2025-08-31 Einbauanleitung Hochtemperatur-TOC- Analysator CA72TOC Gasanschluss und MV Gasversorgung...
-
Seite 2: Inhaltsverzeichnis
Entsorgung ..............15 Endress+Hauser... -
Seite 3: Übersicht
CA72TOC MV Gasversorgung → 6 Bestimmungsgemäße Verwendung • Die Teile der Kits sind ausschließlich als Ersatzteile für Analysatoren CA72TOC zu verwen- den. Eine anderweitige Verwendung ist nicht zulässig! • Nur Originalteile von Endress+Hauser verwenden. • Im Device Viewer prüfen, ob das Ersatzteil zum vorliegenden Gerät passt. -
Seite 4: Sicherheitshinweise
Schaltkontakte, der analogen Signalausgänge oder der Kommunikationsschnittstelle des zugehörigen Messgerätes zur Regelung von Prozessgrößen. Sprechen Sie die Servicear- beiten mit dem Betreiber ab! Folgendes darf auf keinen Fall zur Reinigung verwendet werden: • konzentrierte Mineralsäuren oder Laugen • Benzylalkohol • Methylenchlorid • Hochdruckdampf Endress+Hauser... -
Seite 5: Lieferumfang
EA01704C Lieferumfang 71101542 Kit CA72TOC Gasanschluss Typ I Das Kit enthält folgende Teile → 1, 5: 1 St. Gasanschlussblock Typ I 1 St. Kitanleitung A0059714 1 CA72TOC Gasanschluss Typ I 71440885 Kit CA72TOC Gasanschluss Typ III Das Kit enthält folgende Teile → 2, 6: 1 St. -
Seite 6: Kit Ca72Toc Mv Gasversorgung
EA01704C A0059715 2 CA72TOC Gasanschluss Typ III 71414586 Kit CA72TOC MV Gasversorgung Das Kit enthält folgende Teile → 3, 6: 1 St. Magnetventil Fl. 6011, 2/2, 230 VAC 1 St. Kitanleitung 1 St. Kabel mit Stecker für Magnetventil A0059716 ... -
Seite 7: Austausch Der Komponenten
Den Netzstecker des Gerätes ziehen, um das Gerät vollständig vom Netz zu trennen. Sicherstellen, dass während den Reparatur- und Austauscharbeiten die Trennung des Analysators vom Netz erhalten bleibt. Die hintere Tür des Messsystems öffnen. Hierzu den mitgelieferten Spezialschlüssel ver- wenden. Den Gas zuführenden Schlauch vom Anschluss an der Gehäuseaußenseite trennen. Endress+Hauser... -
Seite 8: Austausch Des Gasanschlusses Typ I
EA01704C Austausch des Gasanschlusses Typ I Der Gasanschlussblock Typ I wird verwendet für ältere CA72TOC bis SNR KC000A05S00 = Geräte mit L1-Modulen. Vorarbeiten lt. Kapitel 6.1 durchführen → 7. Das Kabel Nr. 28 vom Druckwächter des Gasanschlussblockes an dem I/O Modul tren- nen. - Seite 9 EA01704C A0059718 5 Netzverteiler Elektronikraum: Das Kabel des Drucksensors (Kabel Nr. 28) am I/O- Modul abziehen (Anschluss 28, → 6, 10). Endress+Hauser...
- Seite 10 14. Die Adern der folgenden Kabel mit der Klemmleiste verbinden: Kabel Nr. 4 an Spalte 4, Kabel Nr. 11 an Spalte 11→ 5, 9. 15. Den Schlauch Nr. 114 mit dem Strippgasanschluss (MV3) und den Schlauch Nr. 111 mit dem Carriergasanschluss (MV7) verbinden. 16. Analysator wieder in Betrieb nehmen → 15. Endress+Hauser...
- Seite 11 EA01704C Austausch des Gasanschlusses Typ III Der Gasanschlussblock Typ III wird verwendet für neuere CA72TOC ab SNR L1000A05S00 = Geräte mit M1-Modulen. Vorarbeiten lt. Kapitel 6.1 durchführen → 7. Bei Bedarf das Kabel Nr. 28 vom Druckwächter des Gasanschlussblockes trennen.
- Seite 12 EA01704C A0059718 8 Netzverteiler Elektronikraum: Das Kabel des Drucksensors (Kabel Nr. 28) am I/O- Modul abziehen (Anschluss BI28, → 9, 12). BI28 A0059721 9 I/O-Modul M1 Endress+Hauser...
- Seite 13 17. Die Sicherungsringe zur Verstärkung über die Steckverbinder ziehen → 10, 13. A0059886 10 Sicherungsringe 18. Falls nicht schon angeschlossen, das Kabel Nr. 28 mit dem Drucksensor verbinden. 19. Analysator wieder in Betrieb nehmen → 15. Endress+Hauser...
-
Seite 14: Austausch Eines Magnetventils Gasversorgung
A0059722 11 Magnetventil-Ausbau Einbau des neuen Magnetventils: Das neue Magnetventil vorbereiten, indem die Spule abgenommen und die rote Kappe vom Ventilkörper entfernt wird. Die Auflageflächen des Ventils und des Gasblocks auf Verunreinigungen prüfen und die Flächen gegebenenfalls reinigen. Endress+Hauser... -
Seite 15: Wiederinbetriebnahme
Ausführliche Informationen zu den Geräten finden Sie in den Betriebsanleitungen des Analy- satoren und den weiteren Dokumentationen, erhältlich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. - Seite 16 *71717406* 71717406 www.addresses.endress.com...
