2.
Die die Muffe im Gehäuse des Brenners befestigende Schraube abschrauben, die Muffe in dem Ge-
häuse, bis zur Position, wie in der Tabelle 3.1 / 3.2 dargestellt, heraus- oder hineinschieben
3.
Den minimalen Zufluss in dem Steuerventil regulieren – man sollte entsprechend die neben dem
Drehknopf am Gasventil (das Ventil am Bild unten) sich befindende Schraube ein- oder herausschrau-
ben.
4.
Den Gaszufluss am Kontrollbrenner regulieren – die Düse des Kontrollbrenners gemäß der Tabelle
3.1 / 3.2 nach dem Abschrauben der Schraube 1 ändern

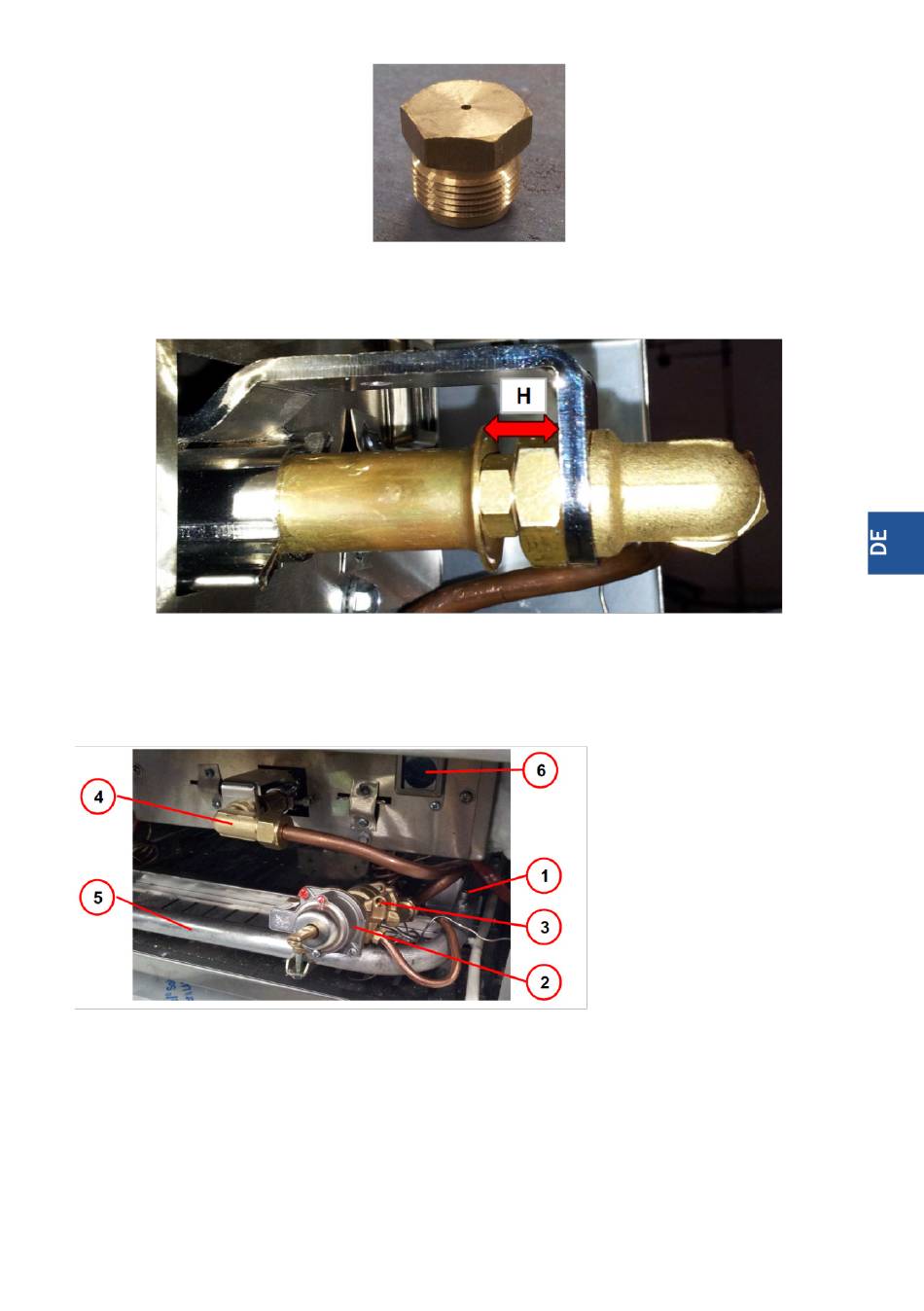

Hauptdüse
Die Position der regulierenden Muffe
- 9 -
1. Der Punkt für die Druckentnahme
2. Thermostatventil
3. Bypass
4. Das Kniestück der Düse
5. Zuleitung
6. Die Kontrollöffnung für die Pilot-
flamme des Hauptbrenners
