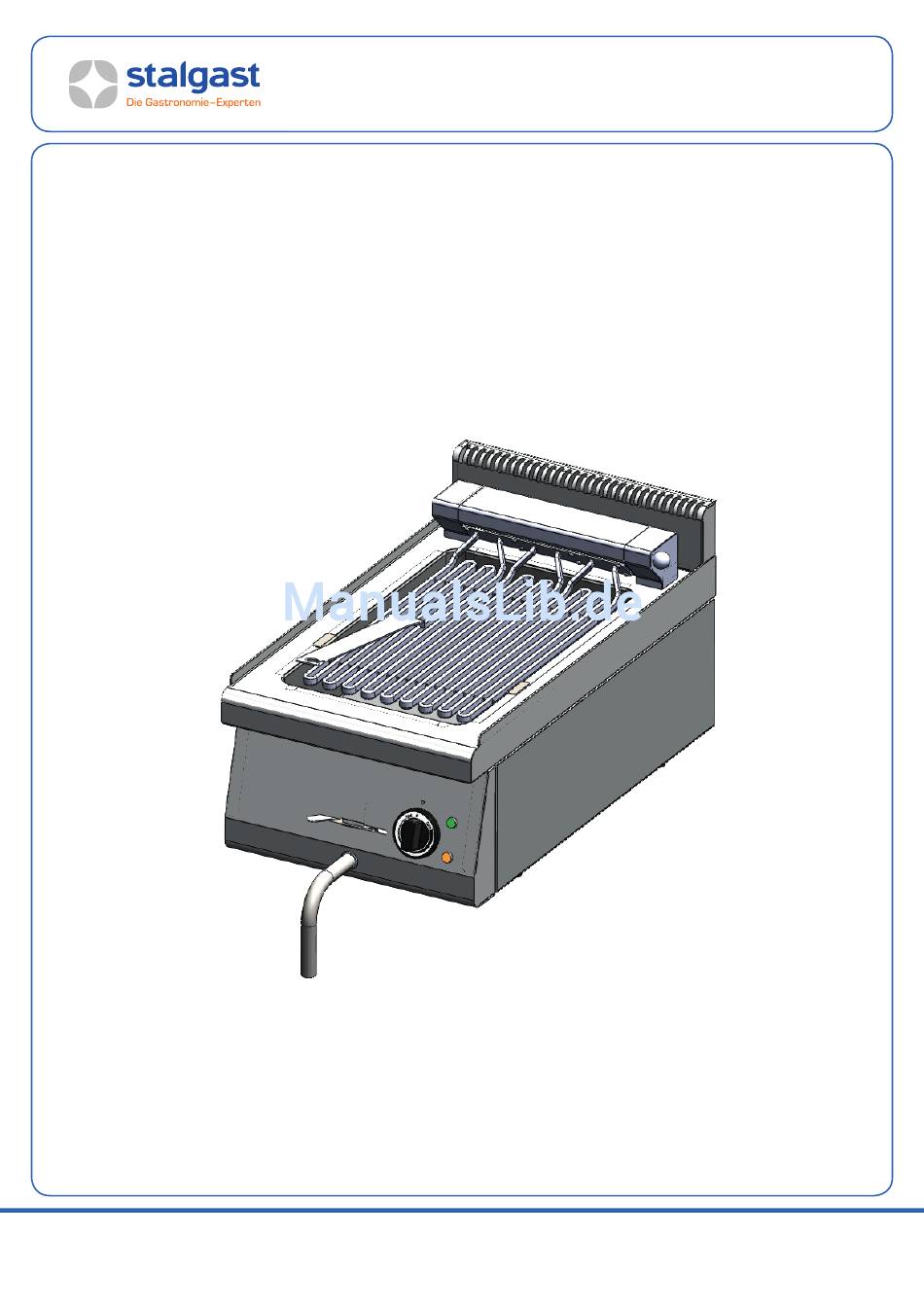

- Seite 1 BEDIENUNGSANLEITUNG V1.1-04.2016 ELEKTRO-WASSERGRILL SERIE 700 Modell: SL08141T , SL08282T Stalgast GmbH, Kurfürstendamm 226, 10719 Berlin Sitz: Berlin, Amtsgericht Charlottenburg HRB 164319 B, Geschäftsführender Gesellschafter: Maciej Kotecki www.stalgast.de, E-Mail: info@stalgast.de...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE ........................3 VERWENDUNG DES GERÄTS ......................4 TECHNISCHE DATEN ........................4 EIGENSCHAFTEN DES GERÄTEAUFBAUS ..................5 MONTAGE............................6 REGELN ZUM ARBEITSSCHUTZ UND ARBEITSHYGIENE ..............6 BEDIENUNG DES GERÄTS ........................ 7 WARTUNG ............................8 PACKEN, VERLADEN UND TRANSPORT .................... 8 ERSATZTEILLISTE .......................... -
Seite 3: Sicherheitshinweise
Wir danken Ihnen für den Kauf unseres Produktes. Vor der ersten Inbetriebnahme lesen Sie sich bitte sorgfältig diese Bedienungsanleitung durch. Jegliches Kopieren dieser Bedienungsanleitung ohne Zustimmung des Herstellers ist verboten. Die Bilder und Zeichnungen wurden anschaulich dargestellt und können von Ihrem Gerät abweichen. VORSICHT: Die Bedienungsanleitung soll an einem sicheren und für das Personal allgemein zugänglichen Platz aufbewahrt werden. -
Seite 4: Verwendung Des Geräts
Grillen von Fleisch, Gemüse und Fischen. Der Wassergrill sollte nur zu dem in der Bedienungsanleitung bestimmten Zwecke genutzt werden. Bei weiteren Fragen wenden Sie sich an die technische Abteilung unserer Firma. 3. TECHNISCHE DATEN KATALOGNUMMER SL08141T, SL08282T HÖHE 356 mm BREITE 400, 800 mm... -
Seite 5: Eigenschaften Des Geräteaufbaus
DETAIL B SKALA 1:5 1- Abflussgriff 2- Anschlussbox 3- Kamin 4- Gehäuse 5- Ablasshahn (anschraubbar) 6- verstellbarer Stützfuß 7- Grill-Schaber 8- Wärme-Set 9- Temperaturregler 10- Heizungsleuchte 11- Betriebsleuchte 4. EIGENSCHAFTEN DES GERÄTEAUFBAUS Das Gehäuse des Geräts wurde aus rostfreiem Edelstahl gefertigt. Der Grill ist ein Aufsatzgerät und kann auf einem anderen Gerät oder auf einem Gestell installiert werden. -
Seite 6: Montage
5. MONTAGE Der Elektroherd sollte auf eine stabile Fläche im geschlossenen Raum aufgestellt werden. • Dabei sollte sie von der Netzspannung abgeschaltet sein. Anschließend ist das Gerät gerade mithilfe der regulierbaren Füße zu stellen Regulierbares Füßchen. • Der Grill sollte auf solche Weise angebracht werden, dass der Zugang von der Front- und evtl. -
Seite 7: Bedienung Des Geräts
• Wurde ein Heiz- und/oder Kontrollelement beschädigt, ist es verboten, das Gerät einzuschalten. • Das Gerät darf nicht unter fließendem Wasser gereinigt werden. Jegliche Reparaturen am Gerät dürfen ausschließlich von qualifiziertem Personal (Service) • durchgeführt werden. 7. BEDIENUNG DES GERÄTS •... -
Seite 8: Wartung
8. WARTUNG Vor Beginn jeglicher Wartungsarbeiten muss das Gerät von der Stromversorgungsquelle abgeschaltet werden. Bei täglicher Pflege reinigen Sie die Heizelemente mit Hilfe von einem Schaber (dem Gerät beigelegt), indem Sie die gegrillten Essensüberreste entfernen. Die Heizelemente sollten dabei vertikal bis zur Betätigung einer Sperrklinge (die rechts im Gehäuse der Heizelemente angebracht wurde) hochgehoben werden. -
Seite 9: Ersatzteilliste
ERSATZTEILLISTE Lfd. Produktbezeichnung Code Heizelemente 4080W, 8160W M90555, M90556 Schaltschütz M70145 Kugelventil ½“ M38062 Klemmkasten M70533 Orange Kontrollleuchte M70101 Grüne Kontrollleuchte M70102 Energieregler M70156 Achsenschalter M90087 Knebelgriff M70662 Skala des Knebelgriffs M70693 Schaber 417H1RMC Stütze der Heizelemente 347H6RNE Ablassrohr -223 Ablasshahnhebel -224 Regulierbares Füßchen... -
Seite 10: Schaltplan
SCHALTPLAN Schaltplan des Geräts SL08141T Klemmkasten KADO 2- Schaltschütz Achsenschalter Energieregler Heizelemente 6- Orange Kontrollleuchte 7- Grüne Kontrollleuchte... - Seite 11 Schaltplan des Geräts SL08282T Klemmkasten KADO 2- Schaltschütz Achsenschalter Energieregler Heizelemente 6- Orange Kontrollleuchte 7- Grüne Kontrollleuchte...
-
Seite 12: Entsorgung Von Altgeräten
ENTSORGUNG VON ALTGERÄTEN Diese Informationen beziehen sich auf eine ordnungsgemäße Vorgehensweise mit verbrauchten elektrischen und elektronischen Geräten. • Altes, verbrauchtes Equipment sollte im Geschäft, wo das neue Gerät gekauft wird, zurückgelassen werden. Jedes Geschäft ist dazu rechtlich verpflichtet, das alte Gerät kostenlos entgegenzunehmen, soweit ein neues Gerät derselben Art und in derselben Menge gekauft wird.
