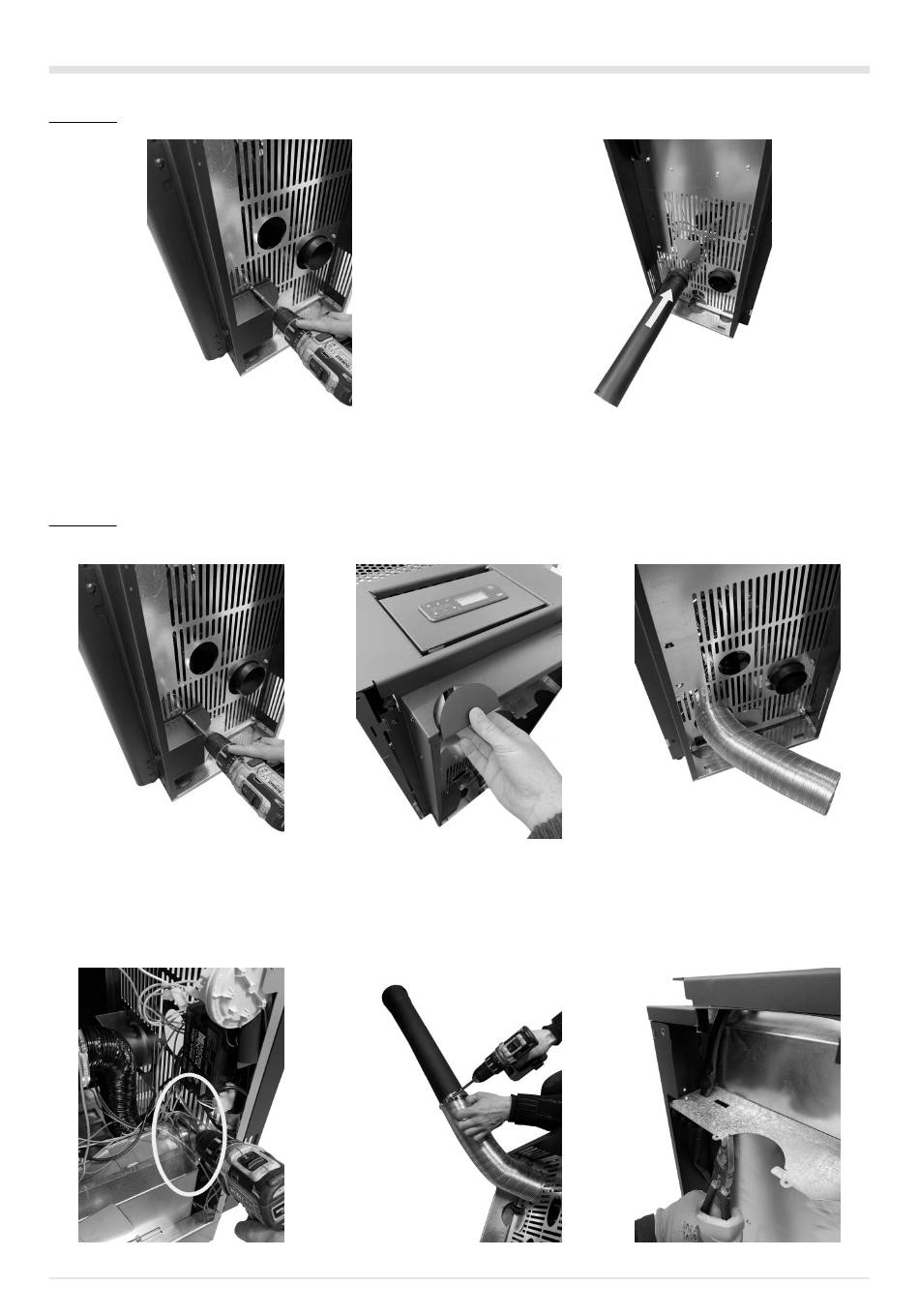

6.13.1 Lösungen zur Luftkanalisierung je nach Modell: CRISTAL PLUS 9 - ICON PLUS 9
LÖSUNG A: Luftkanalisierung mit Warmluftausgang hinten.
Fig. 55 - Umlenkblech entfernen
Fig. 56 - Rohr einführen
• Luft-Umlenkblech entfernen (siehe Fig. 55).
• Der Ofen kann nun kanalisiert werden, Rohr wie auf dem Foto gezeigt positionieren (siehe Fig. 56).
LÖSUNG B: Luftkanalisierung mit Warmluftausgang oben.
Für die obere Kanalisierung ist der Bausatz Nr. 1 Cod. 5020003 (optional) erforderlich.
Fig. 57 - Umlenkblech entfernen
Fig. 58 - Abdeckung abnehmen
Fig. 59 - Schlauch anschließen
• Rechte Seitenwand abnehmen (siehe entsprechenden Abschnitt).
• Luft-Umlenkblech entfernen (siehe Fig. 57).
• Obere Abdeckung dort, wo die Luftkanalisierung austreten soll, abnehmen (siehe Fig. 58).
• Schlauch in das Gebläse der Luftkanalisierung einführen (siehe Fig. 59).
Fig. 60 - Schlauch sichern
Fig. 61 - Rohr D. 80 mm anschließen
Fig. 62 - Laschen umbiegen
22
CRISTAL 9 - CRISTAL PLUS 9 - ICON PLUS 9 - AMARANTO 9 - LIFE 9 - STEEL 9 - ELANE 9
