Micropilot FMR53, FMR54 PROFIBUS PA

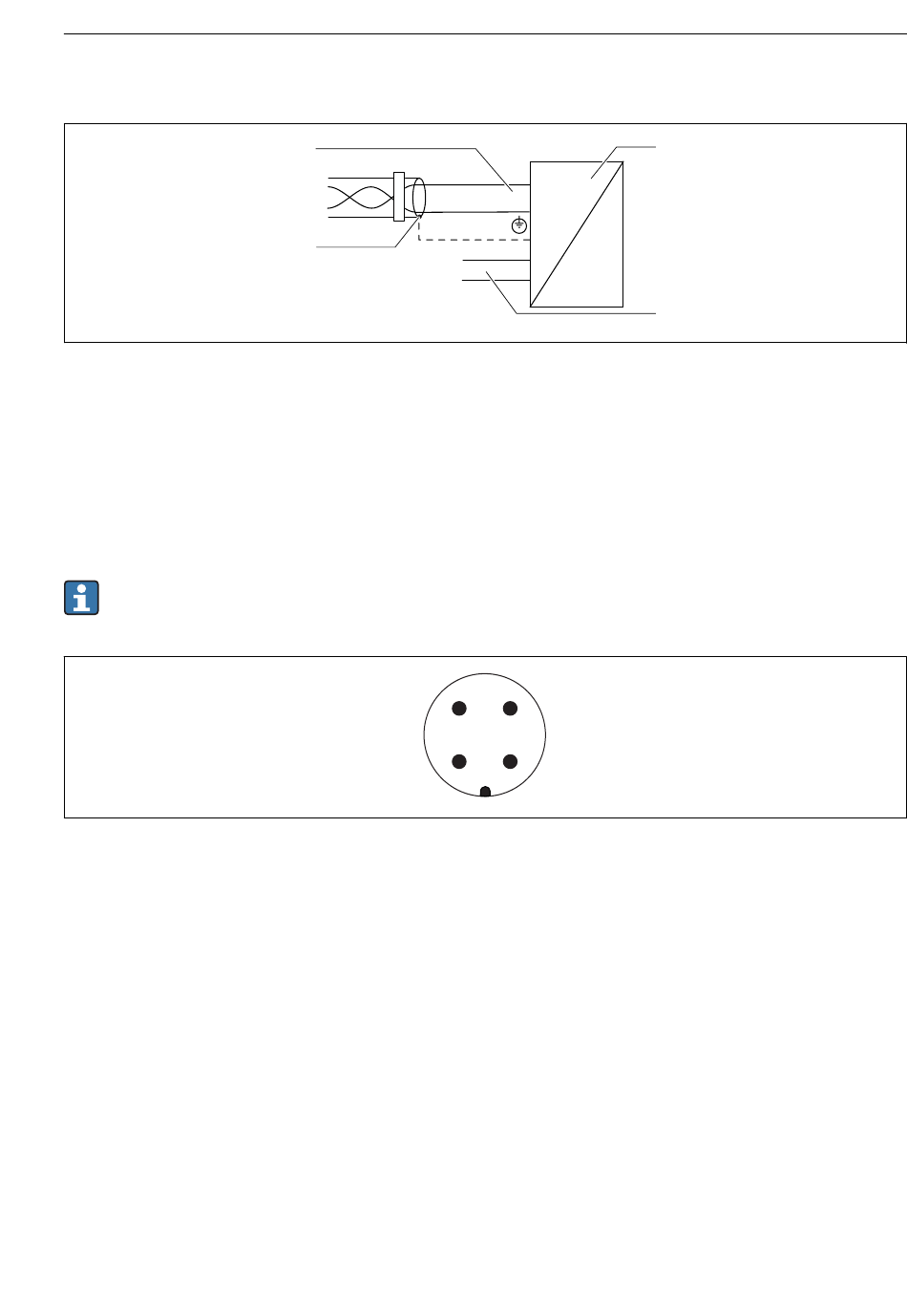

Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus
 5 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus
1 Kabelschirm; Kabelspezifikation beachten
2 Anschluss PROFIBUS PA / FOUNDATION Fieldbus
3 Messgerät
4 Schaltausgang (Open Collector)
6.1.2 Gerätestecker
Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um
das Signalkabel anzuschließen.
 6 Pinbelegung Stecker M12
1 Signal +
2 Nicht belegt
3 Signal -
4 Erde
Endress+Hauser
2
1
4
1
3
+
1
I
-
2
+
Y
3
-
4
4
3
2
Elektrischer Anschluss
