Elektrischer Anschluss
Benötigtes Werkzeug/Zubehör:
• Für Geräte mit Deckelsicherung: Innensechskantschlüssel SW3
• Abisolierzange
• Bei Verwendung von Litzenkabeln: Eine Aderendhülse für jeden anzuschließenden Leiter.

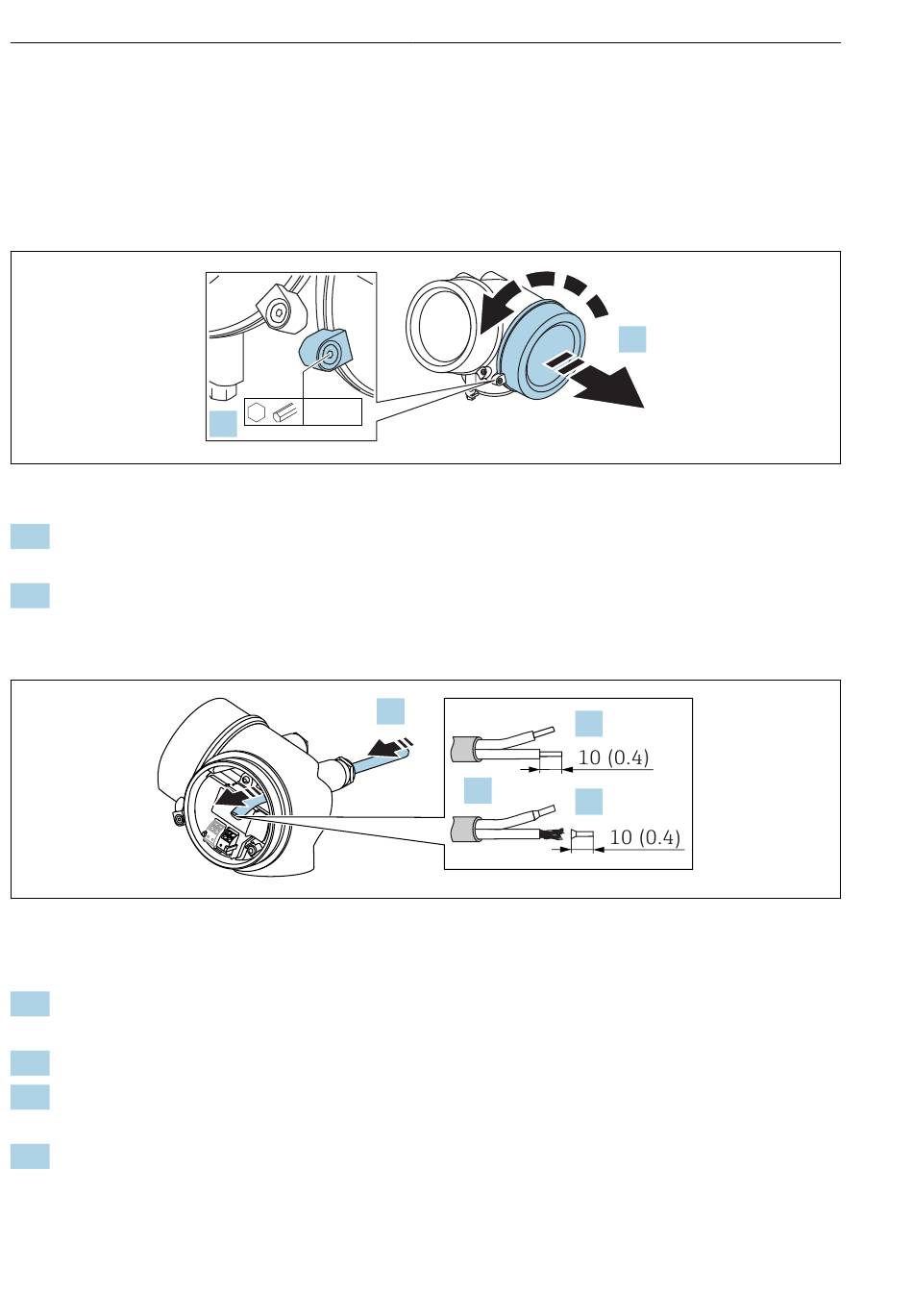

6.2.1 Anschlussraumdeckel öffnen
1. Schraube der Sicherungskralle des Anschlussraumdeckels mit Innensechskantschlüssel
(3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
2. Anschlussraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen.
6.2.2 Anschliessen
 15 Maßeinheit: mm (in)
1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen, um Dichtheit zu gewährleisten.
2. Kabelmantel entfernen.
3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
4. Kabelverschraubungen fest anziehen.
24
3 mm
1.
1.
2.
3.
2.
3.
Micropilot FMR50 HART
A0021490
A0036418
