Installation
Die Rückplatte mi t den bei l iegenden Dübeln und Schrauben an der Wand befestigen.
Kabel durch die Untersei te des Empfängers führen. Frontplatte des Empfängers montieren.

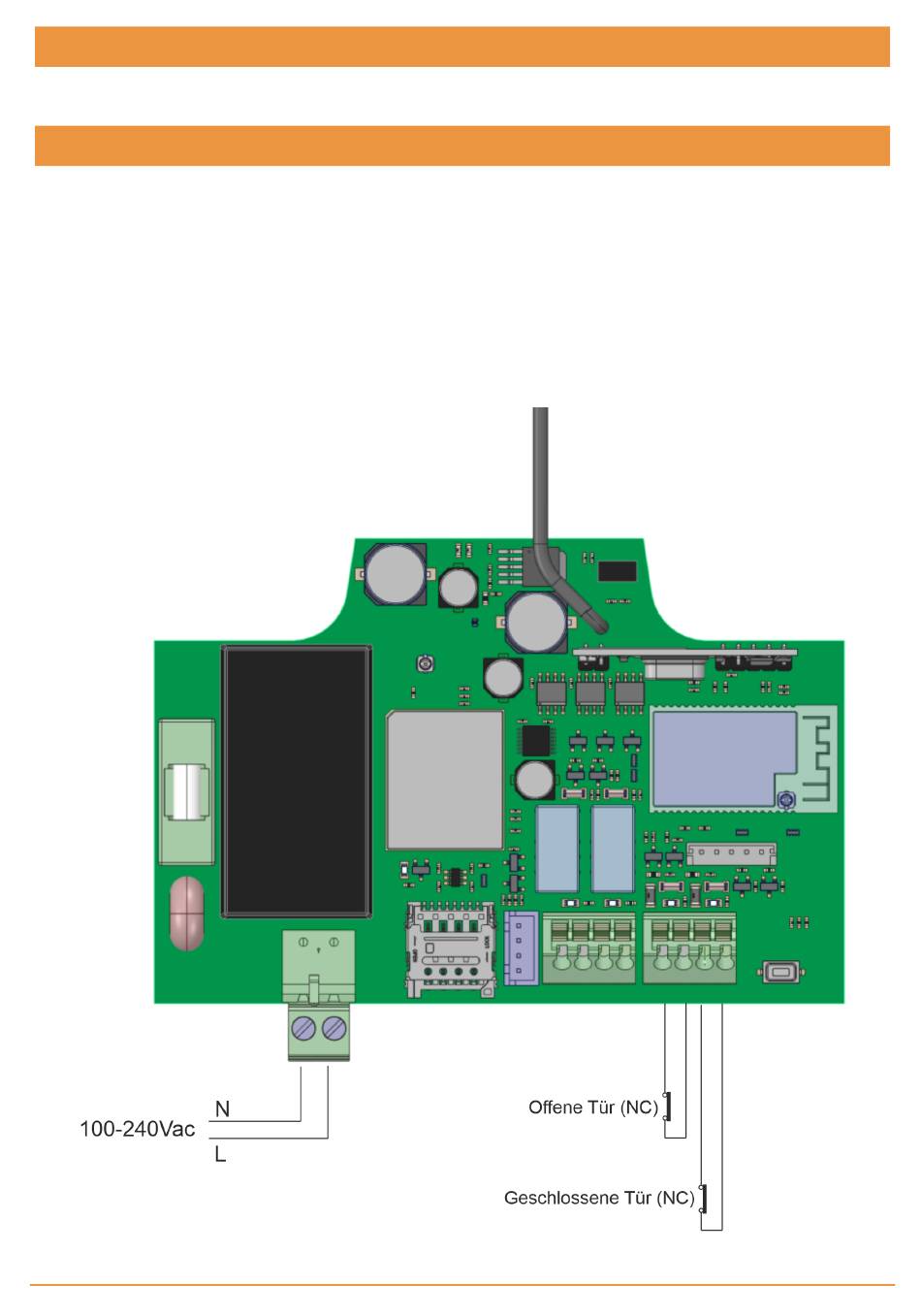

Anschlüsse
VERSORGUNGSEINGANG: Spannungsversorgung mit 230 VAC.
R1: RELAIS Kanal 1. Potentialfreier Kontakt.
R2: RELAIS Kanal 2. Potentialfreier Kontakt.
•Kenndaten der Ausgangsrelais (für ohmsche Last):
•Maximaler Strom: 2 A
•Höchstleistung: 60 W/62,5 VA.
•Maximale Spannung: 24 V AC/DC
IN1: Überwachungseingang für Öffnerkontakt.
IN2: Überwachungseingang für Öffnerkontakt.
jcmtechnologies
7
