ADwin
Systembeschreibung
Systemkonzept
Sie haben mit dem ADwin-GOLD -System ein hochwertiges Produkt erworben, das Ihnen ein weites Spektrum
neuer Anwendungsmöglichkeiten im Bereich Regeln, Steuern und Messen unter Windows eröffnet.
Zeitkritische Anforderungen wie beispielsweise extrem schnelle digitale Regler, die Steuerung von sehr schnellen
Prüfständen oder die Meßwerterfassung mit sehr schneller Online-Auswertung lassen sich durch den Einsatz des
ADwin-GOLD -Systems mühelos bewältigen.
Das ADwin-GOLD -System wird von einem PC oder Notebook aus bedient, während die Prozesse systemintern
völlig autonom ablaufen. Der PC kann dabei jederzeit auf das ADwin-GOLD -System zugreifen, um Daten aus-
zutauschen oder neue Prozesse zu laden. Die Prozesse können unabhängig voneinander gestartet oder gestoppt
werden. Die Kommunikation mit dem System hat keinen Einfluß auf die schnelle und zeitlich exakte Abarbeitung
der Prozesse. Jeder gemessene Wert kann unmittelbar nach der Erfassung weiterverarbeitet werden.
Unabhängig von der Auslastung des angeschlossenen PCs, verrichtet das ADwin-GOLD -System alle ihm über-
tragenen Aufgaben kontinuierlich und zuverlässig. Im Falle eines PC-Absturzes läuft das System unbeeinflußt
weiter, so daß Steuer- und Regelvorgänge stabil bleiben.
Mit dem Echtzeit-Entwicklungstool ADbasic lassen sich extrem schnelle Echtzeitabläufe einfach und flexibel
programmieren. ADbasic ist kein Interpreter sondern ein Compiler der einen sehr effizienten Programmcode für
den Prozessor des ADwin-GOLD -Systems erzeugt. Durch die BASIC-ähnliche Syntax ist die Einarbeitung sehr
einfach. Außerdem enthält ADbasic erweiterte Funktionen für den Zugriff auf analoge bzw. digitale Ein- und Aus-
gänge sowie Funktionen zur Prozeßsteuerung und zum Datenaustausch mit dem PC.
Die Programmabläufe werden durch den Prozessor des ADwin-GOLD -Systems sofort beim Eintreten eines Er-
eignisses abgearbeitet. Die Verarbeitung erfolgt dabei extrem schnell, so daß sichere Reaktionszeiten von weni-
gen Mikrosekunden garantiert werden können.
Systemaufbau

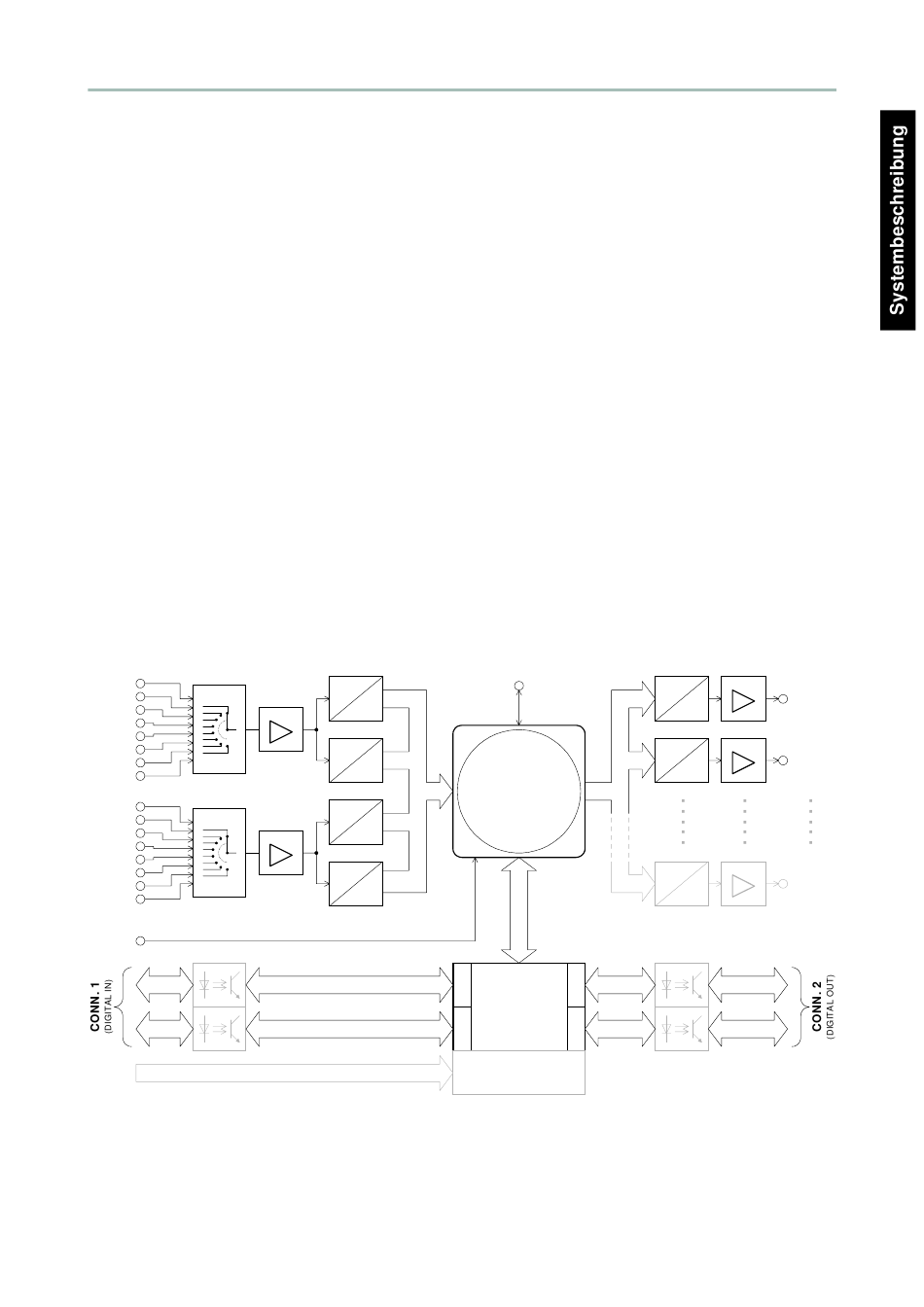

Das in Abb. 1 abgebildete Schema zeigt den strukturellen Aufbau des ADwin-GOLD -Systems. Es verfügt über
IN 1
M U X
IN 3
IN 5
IN 7
IN 9
IN 11
IN 13
IN 15
IN 2
M U X
IN 4
IN 6
IN 8
IN 10
IN 12
IN 14
IN 16
EVENT
8 Bit
8 Bit
einen eigenen 32 Bit Prozessor (SHARC™-DSP) mit Integer- und Floating-Point-Verarbeitung.
Dieser ist für die gesamte Meßwerterfassung, Online-Verarbeitung und Signalausgabe verantwortlich und ermög-
licht in Kombination mit schnellen A/D-Wandlern jeden Meßwert mit Abtastraten bis zu 1 MHz sofort zu verarbei-
16bit / 10µs
A
D
P G A
+
12bit / 0,8µs
-
G = 1, 2, 4, 8
A
D
16bit / 10µs
A
D
P G A
+
12bit / 0,8µs
-
G = 1, 2, 4, 8
A
D
8 Bit
8 Bit
Abb. 1: ADwin-GOLD-Schema
zum PC
SHARC™
ADSP 21062
von Analog Devices
mit 4/16/32 MByte
externes DRAM
8
8
32 digitale I/Os,
8 Bit
I/O
I/O
programmierbar
als Ein- oder
8
8
Ausgang
8 Bit
I/O
I/O
vier 32 Bit Zähler
5
16bit
O P
D
+
OUT 1
A
-
16bit
O P
D
+
OUT 2
A
-
16bit
O P
D
+
OUT 8
A
-
8 Bit
8 Bit
