MONTAGESCHRITTE

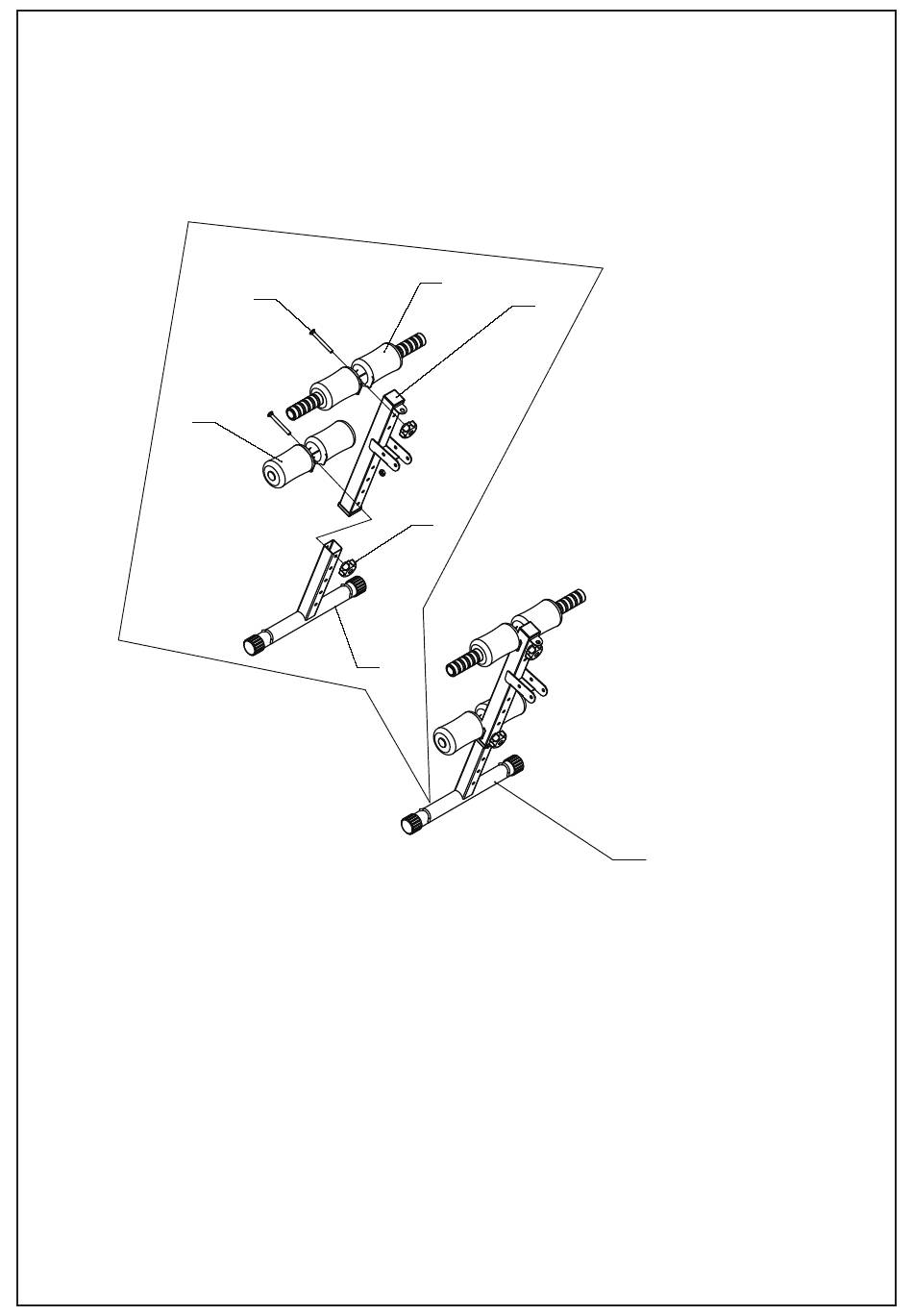

Abbildung A
4
14
2
5
9
3
A Bildelemente
SCHRITT 1
Nehmen Sie das vordere Stützrohr (2), das vordere Beinrohr (3), die äußere
Sechskantschraube M10 * 55 (14) 1 Stück die Torx-Knopfmutter M10 (9) 1 Stück, die
Hakenfußschaumkomponente (4) 1 Stück, die vordere Hakenfußschaumbaugruppe (5) 1
Stück heraus.
Richten Sie, wie in Abbildung A gezeigt, die entsprechenden Löcher zur Installation aus
und ziehen Sie die entsprechenden Schrauben an. Das fertige Ergebnis ist die
Komponente in Abbildung A
