HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung geben. Bei Unklarheiten halten Sie
sich bitte an die Bedienungsanleitung Ihres Computers.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfer-
nen Sie vorsichtig das Gehäuse.
3.
Mit der EX-3519 wird ein Low Profile Bügel mitgeliefert für schmale Gehäuse bis 8 cm
Bauhöhe.
4.
Einstellen des Mode Umschalter
Mittel: Kein Boot - Bei Umschaltung auf diesen Modus
kann das System nicht gebootet werden.
Links: ACHI MODE- Wenn Sie diesen Modus wählen, wird
das System im AHCI-Modus gebootet.
Rechts: IDE MODE- Wenn Sie diesen Modus wählen, wird
das System im IDE-Modus gebootet.
AHCI-Modus: HDD- und SSD-Laufwerke können im PC deutlich effizienter
betrieben werden.
IDE-Modus: bietet eine bessere Kompatibilität mit älterer Hardware. Wenn Sie nur eine
Festplatte einbauen und die erweiterten SATA-Funktionen (AHCI, z. B. Hot-Swapping oder
Native Command Queuing) nicht nutzen möchten, installieren Sie die Festplatte im IDE-
Modus.
5.
Suchen Sie einen freien PCI-Express Slot und stecken Sie die EX-3519 vorsichtig in den
ausgewählten PCI-Express Slot ein. Beachten Sie, dass die EX-3519 korrekt eingesteckt
ist und das kein Kurzschluss entsteht.
6.
Vor dem schliessen des Computergehäuse stellen Sie den Mode Umschalter ein:
7.
Jetzt können Sie das Computergehäuse wieder schließen.
2
TREIBER INSTALLATION
Windows Betriebssystem
Sie benötigen Administrative Rechte um die Treiber zu installieren.
1.
Legen Sie die Treiber-CD mit dem Treiber für die PCIe asm1061 SATAIII
2-Kanal-Erweiterungskarte in Ihr CD-ROM-Laufwerk ein.
2.
Wenn
der
Assistent
für
das
Suchen
neuer
klicken Sie auf Abbrechen.
3.
Suchen Sie den Ordner, in dem sich der Treiber befindet
4.
Doppelklicken Sie auf "setup.exe", um das Installationsprogramm zu starten.
5.
Folgen Sie den Anweisungen des Installationsassistenten, um die Installation des
Treibers abzuschließen.
3
Manual
Vers. 1.0 / 27.07.22

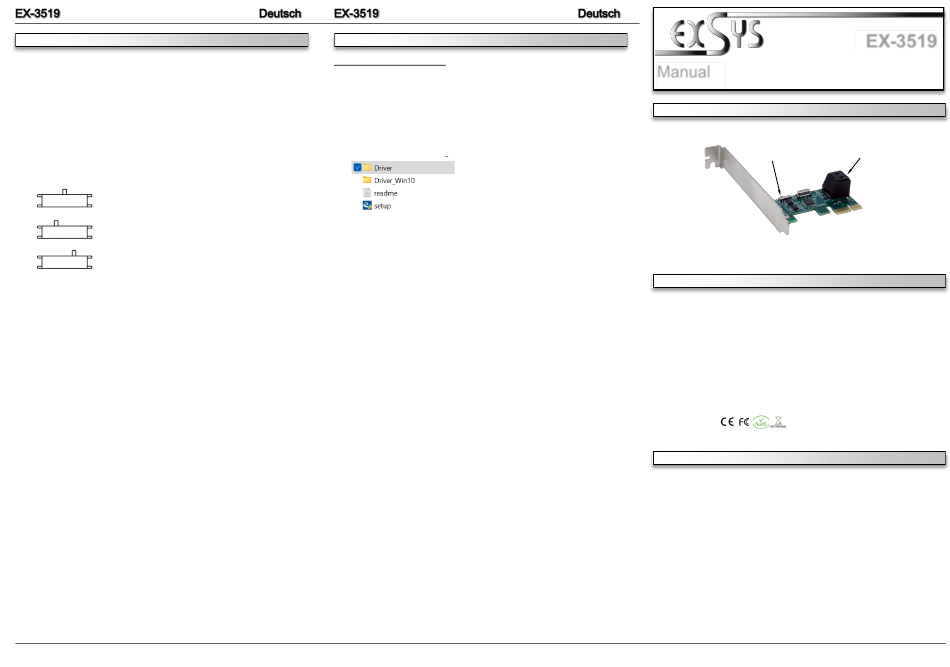

LAYOUT
Hardware
angezeigt
wird,
DESCRIPTION & TECNICAL INFORMATION
The EX-3519 PCIe card with the ASM1061 chip is a 2-channel expansion card. Each Serial
ATA port supports transfer speeds up to 6Gbps and is backward compatible with older SATA
1.5Gbps or 3Gbps drives. In addition, the card supports the function between IDE or ACHI
system with the mode switch. The EX-3519 is widely used in servers, personal computers,
office computers, etc.
Compatibility:
Operating system:
Connections:
Extent of delivery:
Certificates:
SPECIFICATION
•
Compliant with PCI Express Specification V2.0 and backward compatible with PCIe 1.x
•
Compliant with Serial ATA Specification v3.0
•
Supports two SATAIII port
•
Supports communication speeds of 6Gbps,3Gbps,and 1.5Gbps
•
Hot Plug and Hot Swap
•
Support Native Command Queue (NCQ)
•
Support Port Multiplier
•
Compatible with SATA6G,3G and 1.5G hard drives
•
Support mode switching: IDE/NO BOOT/AHCI mode
EX-3519
Mode Switch
Two SATA 3 connector
PCI-Express x1 to x16
Windows XP/ Server 20xx/ Vista/ 7/ 8.x/ 10/ 11
Linux
2x 7 pin SATA 3 Connector
EX-3519, Low Profile bracket, Driver CD, 2 x SATA cable, Manual
