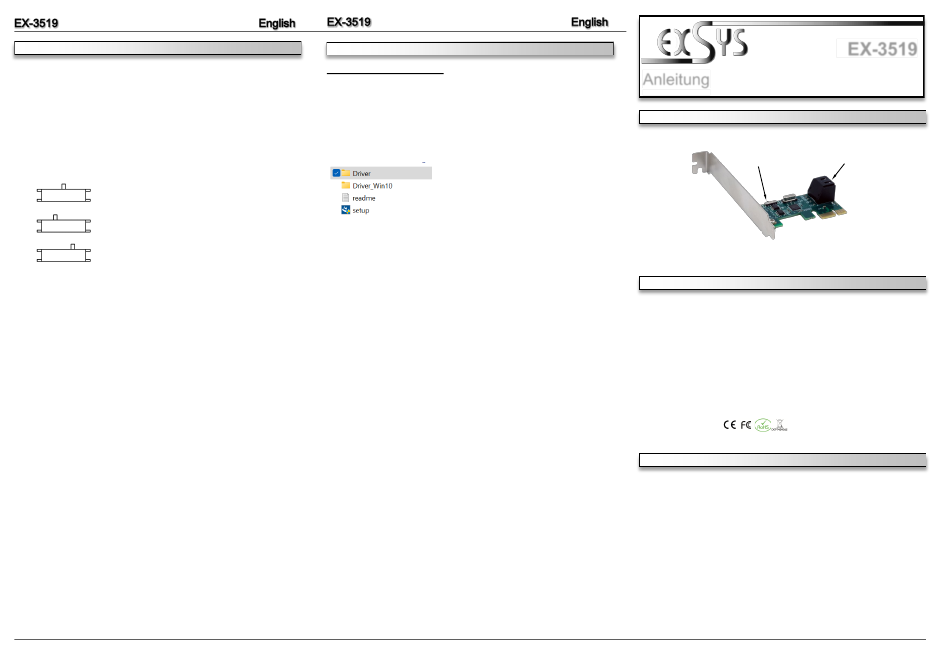

Exsys EX-3519 Anleitung

HARDWARE INSTALLATION
1. Please note the following installation instructions. Since there are great differences be-
tween PC's, we can only give you general instructions. If you are unsure, please refer to
the operating instructions for your computer.
2. Switch off your computer and all connected peripheral devices and unplug all devices from
the mains.
3. Loosen the case screws on the back of your computer and carefully remove the case.
4. A low profile bracket is included with the EX-3519 for narrow cases up to 8 cm in height.
5. Setting the Mode Switch
Middle: No boot- Switching this mode can not boot the
system.
Left: ACHI MODE- Switching this mode it will support boot
system with AHCI mode
Right: IDE MODE- Switching this mode it will support boot
system with IDE mode
AHCI mode: HDD and SSD drives can be operated much more efficiently in the PC.
IDE mode: offers better compatibility with older hardware. If you are installing only one hard
disk and do not want to use the advanced SATA features (AHCI, e.g. hot swapping or native
command queuing), install the hard disk in IDE mode.
6. Find a free PCI-Express slot and carefully insert the EX-3519 into the selected PCI-
Express slot. Make sure that the EX-3519 is plugged in correctly and that no short circuit
occurs.
7. Now you can close the computer case again.
5
DRIVER INSTALLATION
Windows operating system
You need administrative rights to install the drivers.
1. Insert the driver CD with the driver for the PCIe asm1061 SATA 3 2-channel expansion
card into your CD-ROM drive.
2. If found New Hardware Wizard screen is displayed, click Cancel
3. Locate the folder where the driver is located
4. Double-click on "setup.exe" and run install program.
5. Follow the instructions of the install wizard to complete the driver installation.
6
Anleitung
Vers. 1.0 / 27.07.22
AUFBAU
Mode Umschalter
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-3519 PCIe Karte mit dem Baustein ASM1061 ist eine 2-Kanal Erweiterungskarte. Jeder
Serial ATA Port unterstützt Übertragungsgeschwindigkeiten von bis zu 6Gbps und ist abwärts-
kompatibel zu älteren SATA 1.5Gbps oder 3Gbps Laufwerken. Außerdem unterstützt die Karte
mit dem Mode Umschalter die Funktion zwischen IDE oder ACHI System. Die EX-3519 wird
häufig in Server, Personal Computern, Bürocomputern usw. eingesetzt.
Kompatibilität: PCI-Express x1 bis x16 Slot
Betriebssysteme: Windows XP/ Server 20xx/ Vista/ 7/ 8.x/ 10/ 11
Linux
Anschlüsse: 2x 7 Pin SATA 3
Lieferumfang: EX-3519, Low Profile Bügel, 2 x SATA Kabel, CD, Anleitung
Zertifikate:
SPEZIFIKATIONEN
•
Konform mit der PCI Express Spezifikation V2.0 und abwärtskompatibel mit PCI Express 1.x
•
Konform mit der Serial ATA-Spezifikation v3.0
•
Unterstützt zwei SATA 3-Anschlüsse
•
Unterstützt Übertragungsgeschwindigkeiten von 6Gbps, 3Gbps und 1,5Gbps
•
Hot Plug und Hot Swap
•
Unterstützt Native Command Queue (NCQ)
•
Unterstützt Port Multiplier
•
Kompatibel mit SATA6G, 3G und 1.5G Festplatten
•
Unterstützt Mode: IDE/NO BOOT/AHCI-Modus
1
EX-3519
Zwei SATA 3 Anschlüsse
