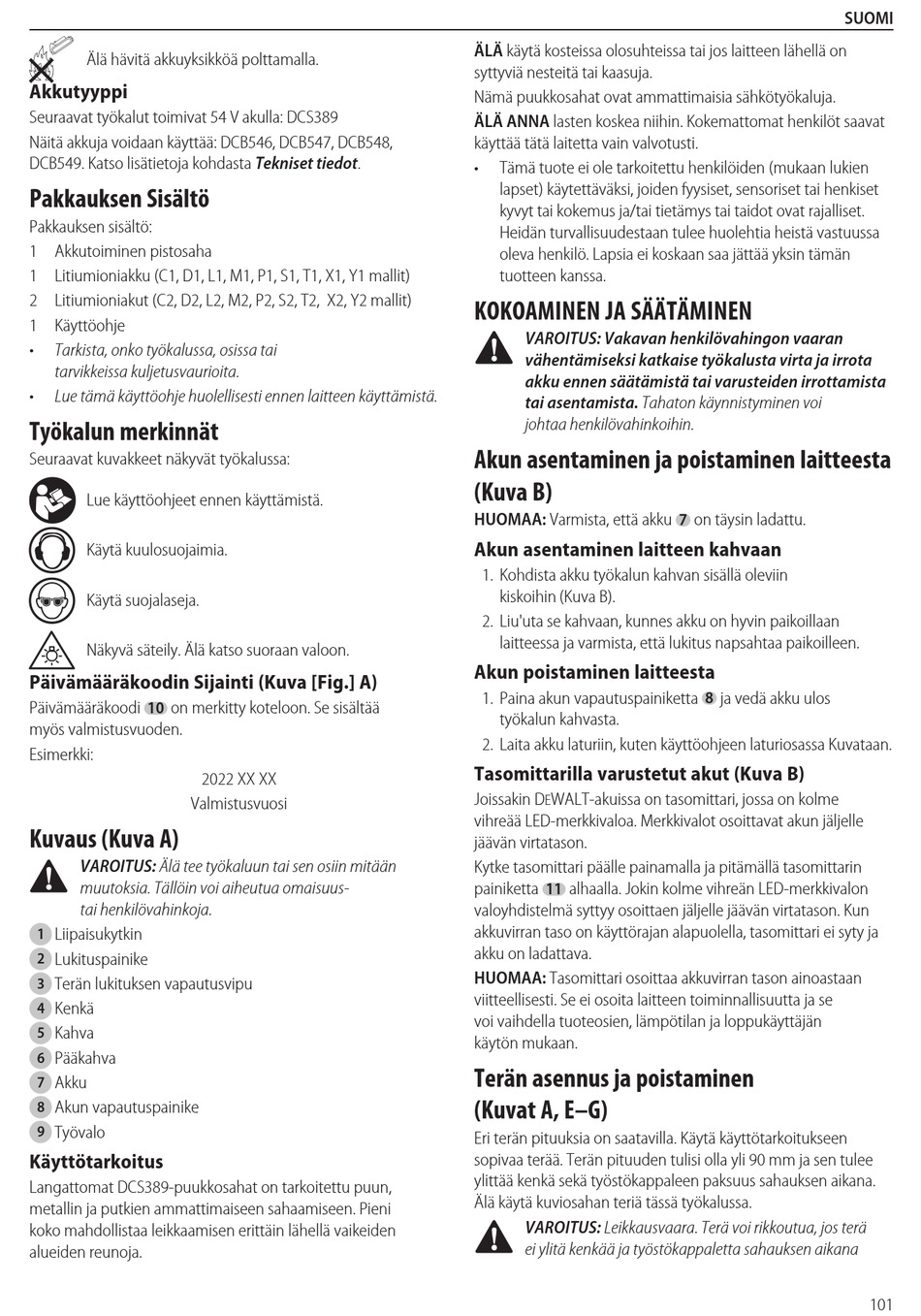

DeWalt DCS389 Originalanweisung Seite 103

z
Älä hävitä akkuyksikköä polttamalla.
Akkutyyppi
Seuraavat työkalut toimivat 54 V akulla: DCS389
Näitä akkuja voidaan käyttää: DCB546, DCB547, DCB548,
DCB549. Katso lisätietoja kohdasta Tekniset tiedot.
Pakkauksen Sisältö
Pakkauksen sisältö:
1 Akkutoiminen pistosaha
1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 mallit)
2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2, Y2 mallit)
1 Käyttöohje
• Tarkista, onko työkalussa, osissa tai
tarvikkeissa kuljetusvaurioita.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.
Työkalun merkinnät
Seuraavat kuvakkeet näkyvät työkalussa:
a
Lue käyttöohjeet ennen käyttämistä.
g
Käytä kuulosuojaimia.
f
Käytä suojalaseja.
n
Näkyvä säteily. Älä katso suoraan valoon.
Päivämääräkoodin Sijainti (Kuva [Fig.] A)
Päivämääräkoodi 10 on merkitty koteloon. Se sisältää
myös valmistusvuoden.
Esimerkki:
2022 XX XX
Valmistusvuosi
Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään
muutoksia. Tällöin voi aiheutua omaisuus-
tai henkilövahinkoja.
Liipaisukytkin
1
Lukituspainike
2
Terän lukituksen vapautusvipu
3
Kenkä
4
Kahva
5
Pääkahva
6
Akku
7
Akun vapautuspainike
8
Työvalo
9
Käyttötarkoitus
Langattomat DCS389-puukkosahat on tarkoitettu puun,
metallin ja putkien ammattimaiseen sahaamiseen. Pieni
koko mahdollistaa leikkaamisen erittäin lähellä vaikeiden
alueiden reunoja.
ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on
syttyviä nesteitä tai kaasuja.
Nämä puukkosahat ovat ammattimaisia sähkötyökaluja.
ÄLÄ anna lasten koskea niihin. Kokemattomat henkilöt saavat
käyttää tätä laitetta vain valvotusti.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien
lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset
kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset.
Heidän turvallisuudestaan tulee huolehtia heistä vastuussa
oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän
tuotteen kanssa.
KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran
vähentämiseksi katkaise työkalusta virta ja irrota
akku ennen säätämistä tai varusteiden irrottamista
tai asentamista. Tahaton käynnistyminen voi
johtaa henkilövahinkoihin.
Akun asentaminen ja poistaminen laitteesta
(Kuva B)
hUOMaa: Varmista, että akku
Akun asentaminen laitteen kahvaan
1. Kohdista akku työkalun kahvan sisällä oleviin
kiskoihin (Kuva B).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan
laitteessa ja varmista, että lukitus napsahtaa paikoilleen.
Akun poistaminen laitteesta
1. Paina akun vapautuspainiketta
työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa Kuvataan.
Tasomittarilla varustetut akut (Kuva B)
Joissakin D WALT-akuissa on tasomittari, jossa on kolme
e
vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle
jäävän virtatason.
Kytke tasomittari päälle painamalla ja pitämällä tasomittarin
painiketta 11 alhaalla. Jokin kolme vihreän LED-merkkivalon
valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun
akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja
akku on ladattava.
hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan
viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se
voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän
käytön mukaan.
Terän asennus ja poistaminen
(Kuvat A, E–G)
Eri terän pituuksia on saatavilla. Käytä käyttötarkoitukseen
sopivaa terää. Terän pituuden tulisi olla yli 90 mm ja sen tulee
ylittää kenkä sekä työstökappaleen paksuus sahauksen aikana.
Älä käytä kuviosahan teriä tässä työkalussa.

VAROITUS: Leikkausvaara. Terä voi rikkoutua, jos terä
ei ylitä kenkää ja työstökappaletta sahauksen aikana
sUOMI
7 on täysin ladattu.
ja vedä akku ulos
8
101
