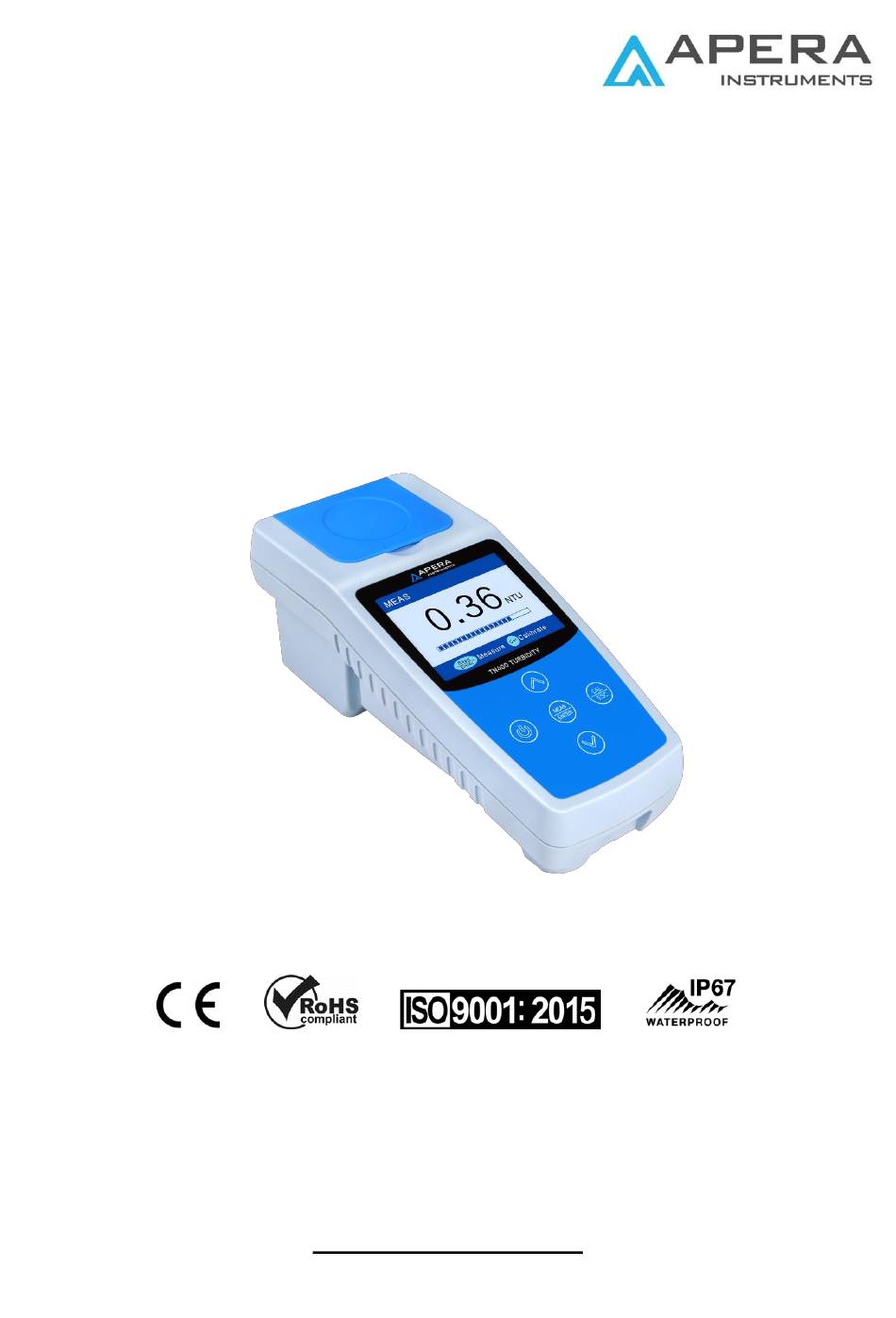

- Seite 1 TN400 Trübungsmessgerät Bedienungsanleitung APERA INSTRUMENTS (Europe) GmbH www.aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Ersatzteile .......................... - 13 - v.5.3 1. ÜBERSICHT Vielen Dank, dass Sie sich für das tragbare Trübungsmessgerät TN400 von Apera Instruments (im Folgenden als Gerät bezeichnet) entschieden haben. Das Gerät verwendet eine Infrarot-Leuchtdiode (LED 860 ± 30 nm) als Lichtquelle und ein 90°- Streuverfahren, das den Normen ISO 7027 und DIN EN 27027 zur Bestimmung der Trübung von... -
Seite 3: Technische Daten
• Praktische Aufbewahrung und Transport im Koffer zusammen mit Kalibrierlösung, Probenfläschchen und anderem nützlichen Zubehör. 2. TECHNISCHE DATEN 2.1 Messparameter Nephelometrische Methode (90°) Messmethode entsprechend ISO 7027 / DIN EN27027 Lichtquelle Infrarot LED（860±30nm） 0 ~ 1000 NTU, automatische Bereichsauswahl: 0,01~19,99 NTU Messbereich 20,0~99,9 NTU 100~1000 NTU... -
Seite 4: Messgerät Beschreibung
3. MESSGERÄT BESCHREIBUNG 3.1 Messgerät ① ② ③ ⑤ ④ ⑧ ⑨ ⑦ ⑥ Abbildung1 ① Abdeckung für Messbrunnen ⑥ Staubdichter Verschluss (Zum Messen ② Gehäuse abnehmen) ⑦ Messbrunnen ③ Anzeige ④ Tastenfeld ⑧ Kalibrier- oder Messküvette ⑤ Batterieabdeckung ⑨ Positionsmarkierung - 4 -... -
Seite 5: Zubehör
3.2 Zubehör ① Kalibrierlösungen: ⑨ 0 / 20 / 100 / 400 / 800 NTU ② ② Transportkoffer ③ TN400 Messgerät ④ Mikrofasertuch ① ⑤ AA 1,5V Batterien ×4 ⑥ Silikon-Öl (10 ml) ⑦ ⑦ Messküvetten ×6 ⑧ Schraubendreher ③... -
Seite 6: Tastenfeld
3.4 Tastenfeld Abbildung 3 Taste Funktion ⚫ An-/ Ausschalten ⚫ Das Gerät schaltet sich 10 Minuten nach dem letzten Tastendruck selbst ab. ⚫ Im Messmodus: drücken, um in den Kalibriermodus zu gelangen ⚫ Im Kalibriermodus: drücken, um den Kalibriermodus zu verlassen ⚫... -
Seite 7: Kalibrierung
4. KALIBRIERUNG 4.1 Vorbereitung a) Kalibrierpunkte Das Gerät kann an 5 Werten kalibriert werden: 0 NTU, 20 NTU, 100 NTU, 400 NTU, und 800 NTU. Für 0 NTU wird AMCO 0,0 NTU Kalibrierlösung oder destilliertes Wasser verwendet. Für alle anderen wird AMCO Kalibrierlösung verwendet. Der Deckel der mit 0 NTU markierten Küvette ist abschraubbar. -
Seite 8: Ablauf Der Kalibrierung (0 Ntu Und 20 Ntu Als Beispiel)
NICHT geschüttelt oder geschwenkt werden. Bei Verwendung der Formazin Kalibrierungs- lösung, die leicht zu Ausfällungen neigt, muss der Benutzer das Fläschchen jedes Mal wenden und schütteln, damit die Lösung gleichmäßig wird. Dennoch kann es während der Tests zu Ablagerungen kommen, die die Messung ungenau machen würde. Benutzer müssen über umfangreiche Erfahrungen im Umgang mit Formazin-Kalibrierlösungen verfügen. -
Seite 9: Hinweise Zur Kalibrierung
6) Wenn die Kalibrierung fortgesetzt werden soll, kann der letzte Schritt jeweils mit der Kalibrierung von 100, 400 und 800 NTU wiederholt werden. 7) Nach Abschluss drücken, um in den Messmodus zurückzukehren (s. Abbildung auf der rechten Seite). Die Kalibrierung kann jederzeit durch drücken von abgebrochen werden. -
Seite 10: Trübungsmessung
das Gerät neu kalibriert werden. e) Das Gerät erkennt die Kalibrierlösung nicht automatisch. Wenn die falsche Lösung für die Kalibrierung ausgewählt wurd, wird die Messung falsch sein. In diesem Fall muss das Gerät Neu kalibriert werden. Stellen Sie das Gerät auf eine flache und ebene Oberfläche. Halten Sie das Gerät während des Betriebs nicht in der Hand. -
Seite 11: Messung Durchführen
5.3 Messung Durchführen a) In normalem Messmodus im Messmodus drücken. Es erscheint ein Ladebalken der anzeigt, dass die Messung durchgeführt wird. Nach Abschluss der Messwert für 10 Sekunden angezeigt. erneut drücken, um weitere Messungen durchzuführen. b) Durchschnittlicher Messmodus Drücken Sie die Taste lange, lassen Sie sie los, bis Sie einen Piepton hören, dann wechselt das Gerät in den Durchschnittsmessmodus. -
Seite 12: Garantie
Wir garantieren, dass dieses Gerät frei von Material- und Verarbeitungsfehlern ist und verpflichten uns, jedes fehlerhafte oder beschädigte Produkt, das auf die Verantwortung von APERA INSTRUMENTS zurückzuführen ist, nach Wahl von APERA INSTRUMENTS für einen Zeitraum von ZWEI JAHREN ab Lieferung des Geräts kostenlos zu reparieren oder zu ersetzen. -
Seite 13: Ersatzteile
AMCO 0.0 NTU T500-2 0,0 NTU/100ml 1 Flasche Kalibrierlösung 20/100/400/800 NTU AMCO Kompatibel mit T200-1 4 Flaschen Standard Kalibrierlösung Set TN400 & TN480 T500-3 Probenküvetten 6 Stk Φ25×60mm，1# ~ 6# TN400-S3 Silikonöl 10ml 1 Flasche APERA INSTRUMENTS (Europe) GmbH Adresse: Wilhelm-Muthmann-Straße 18...
