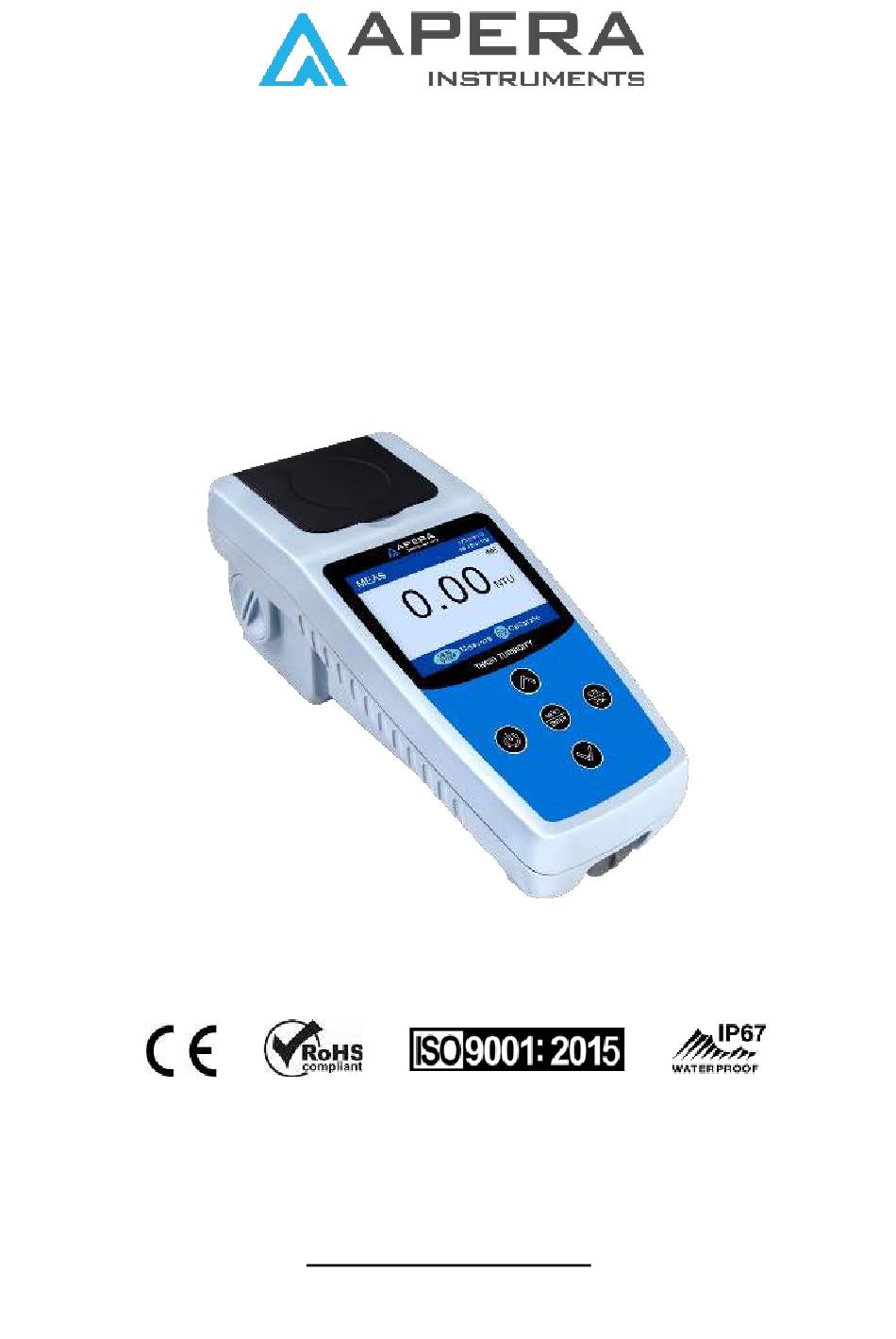

- Seite 1 TN420 Trübungsmessgerät Bedienungsanleitung APERA INSTRUMENTS (Europe) GmbH www.aperainst.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Übersicht........................- 1 - Technische Daten......................- 2 - Beschreibung des Messgeräts ..................- 3 - Übersicht des Geräts ....................- 3 - Konfiguration ......................- 4 - Display ........................- 4 - Tastenfeld ........................- 5 - Energieversorgung ....................- 6 - Kalibrierung ........................ -
Seite 3: Übersicht
1 ÜBERSICHT Vielen Dank, dass Sie sich für das tragbare Trübungsmessgerät TN400 von Apera Instruments (im Folgenden als Gerät bezeichnet) entschieden haben. Das Gerät verwendet eine Wolfram-Glühlampe als Lichtquelle (400 – 600nm) und die 90°-Streumethode, die mit der U.S. EPA 180.1-Methode für die Bestimmung der Trübung in Trink-, Grund-, Oberflächen- und Salzwasser sowie in Haushalts- und Industrieabfällen übereinstimmt. -
Seite 4: Technische Daten
TECHNISCHE DATEN ISO 7027 und DIN EN 27027 konformes nephelometrisches Verfahren Messmethode (90°) Wolfram (400 – 600nm) Glühlampe, konform mit der US EPA 180.1 Lichtquelle Methode 0 bis 1000 NTU (FNU), automatische Bereichsauswahl: 0,01 bis 19,99 NTU (FNU) Messbereich 20,0 bis 99,9 NTU (FNU) 100 bis 1000 NTU (FNU) ≤... -
Seite 5: Beschreibung Des Messgeräts
BESCHREIBUNG DES MESSGERÄTS 3.1 Übersicht des Geräts ① ② ③ ④ ⑪ ⑥ ⑤ ⑩ ⑦ ⑧ ⑨ Abbildung 1 Umklapp-Abdeckung für den Probenhalter Staubdichter Verschluss (zum Messen ① ⑦ (bei der Messung Abdeckung schließen) abnehmen) ② ⑧ Gehäuse Probenhalter ③... -
Seite 6: Konfiguration
3.2 Konfiguration Kalibrierlösungen： ① 0,0 / 20,0 / 100 / 400 / 800 NTU ② Transportkoffer ⑨ ③ TN420 Trübungsmessgerät ④ Mikrofasertuch ① ⑤ Netzteil (5V, 1A) ② ⑥ Silikonöl (10 ml) ③ ⑧ ⑦ Probengefäß×6 ④ ⑧ USB-Kabel (unter dem Gerät) ⑦... -
Seite 7: Tastenfeld
① Modusanzeige: Kalibriermenü ② Kalibrierpunkte Kalibrier- ③ Betriebsanweisung menü ④ Indikator für bereits erfolgte Kalibrierung 3.4 Tastenfeld Abbildung 3 Taste Funktionen ⚫ An-/Ausschalten In Messmodus: Kalibriermodus starten ⚫ ⚫ In Kalibriermodus: Kalibriermodus verlassen ⚫ In Messmodus: gedrückt halten, um zwischen Einheiten zu wechseln NTU- ⚫... -
Seite 8: Energieversorgung
3.5 Energieversorgung Das Gerät wird durch einen eingebauten 3.7V Lithium-Ionen-Akku betrieben. Laden Sie den Akku vor dem ersten Gebrauch bitte vollständig auf. a) Lademodus • Aufladen über Netzteil: Schließen Sie das Messgerät mit dem USB-Kabel und dem Netzteil an eine passende Steckdose an. Spezifikation des Adapters·: AC100 bis 240V, 50/60Hz, output: 5V/1A. - Seite 9 Ausspülen 3-mal. Anschließend füllen Sie neue AMCO 0.0 NTU Kalibrierlösung oder frisches labordestilliertes Wasser ein und schließen die Kappe des Fläschchens. • AMCO 0.0 NTU Kalibrierlösung hat eine Haltbarkeit von 6 bis 12 Monaten, destilliertes Wasser ist nur für ein paar Tage gültig und sollte alle 3 Tage ersetzt werden. Die AMCO 0.0 NTU-Lösung wird im Lieferumfang bereitgestellt.
-
Seite 10: Durchführung Der Kalibrierung (0 Ntu Und 20 Ntu Als Beispiel)
4.2 Durchführung der Kalibrierung (0 NTU und 20 NTU als Beispiel) 1) Aufwärmen des Geräts (nur für Low-Range- oder High-Accuracy-Messungen erforderlich): Schalten Sie das Gerät ein, stellen Sie den Parameter P2 (kontinuierliche Messzeit) auf 5 mal ein. Halten Sie gedrückt, um die kontinuierliche Messung zu starten (setzen Sie kein Fläschchen ein). -
Seite 11: Hinweise Zur Kalibrierung
7) Drücken Sie , um den Kalibrierungsmodus zu verlassen, und in den Messmodus zurückzukehren (wie in der Abbildung rechts). Die Kalibrierung kann zu jeder Zeit durch Drücken von abgebrochen werden. 4.3 Hinweise zur Kalibrierung a) Überprüfung des Kalibrierungspunkts: Der Kalibrierungspunkt kann nach Abschluss der Kalibrierung durch Messen der Kalibrierlösung überprüft werden. -
Seite 12: Trübungsmessung
e) Das Gerät erkennt die Kalibrierlösung nicht automatisch. Wenn die falsche Lösung für die Kalibrierung ausgewählt wird, wird die Messung falsch sein. In diesem Fall muss das Gerät Neu kalibriert werden. Stellen Sie das Gerät auf eine flache und ebene Oberfläche. Halten Sie das Gerät während des Betriebs nicht in der Hand. -
Seite 13: Messmodus
5.3 Messmodus Normaler Messmodus Drücken Sie . Es erscheint ein Ladebalken der anzeigt, dass die Messung durchgeführt wird. Nach Abschluss wird der Messwert für 20 Sekunden angezeigt. erneut drücken, um die nächste Messung durchzuführen. b) Durchschnitts Messmodus Halten Sie gedrückt, bis Sie einen Piepton hören. Sie befinden sich im Durchschnitts Messmodus. -
Seite 14: Austauschen Der Wolfram Lampe
Zum Beispiel sollten die Mischbedingungen und die Wartezeit für die Entgasung gleich sein, bevor die Messungen verglichen werden. Sonstiges • Um eine gleichmäßige Verteilung der Proben zu gewährleisten, sollte die Probenlösung sofort gemessen werden, damit Temperaturschwankungen und Ausfällungen die Messungen nicht beeinträchtigen. -
Seite 15: Garantie
Wir garantieren, dass dieses Instrument frei von Material- und Verarbeitungsfehlern ist und verpflichten uns, nach Ermessen von APERA INSTRUMENTS (Europe) GmbH jedes fehlerhafte oder beschädigte Produkt, das auf die Verantwortung von APERA INSTRUMENTS (Europe) GmbH zurückzuführen ist, für einen Zeitraum von ZWEI JAHREN ab Lieferung kostenlos zu reparieren oder zu ersetzen. -
Seite 16: Austauschteile
Probenfläschchen mit Deckel 6 Stück T500-5 Wolfram Glühlampe 1 Stück T500-4 Aufladbarer Lithium-Ionen-Akku 3.7 V 1 Stück TN400-S3 Silikonöl 10mL 1 Flasche APERA INSTRUMENTS (Europe) GmbH Addresse: Wilhelm-Muthmann-Str.18 42329 Wuppertal, Deutschland Tel: +49 202 51988998 Email: info@aperainst.de Website: aperainst.de - 14 -...
