Gerlach SATURN AT MICRO Gebrauchsanweisung Seite 18

Wechsel des vorderen Lagers
Wenn Ihnen beim Arbeiten am Handstück ungewöhnliche Geräusche auffallen, dann kann dies an einem
verschmutzten Lager liegen. Wie Sie dieses selbst wechseln können ist nachfolgend beschrieben:

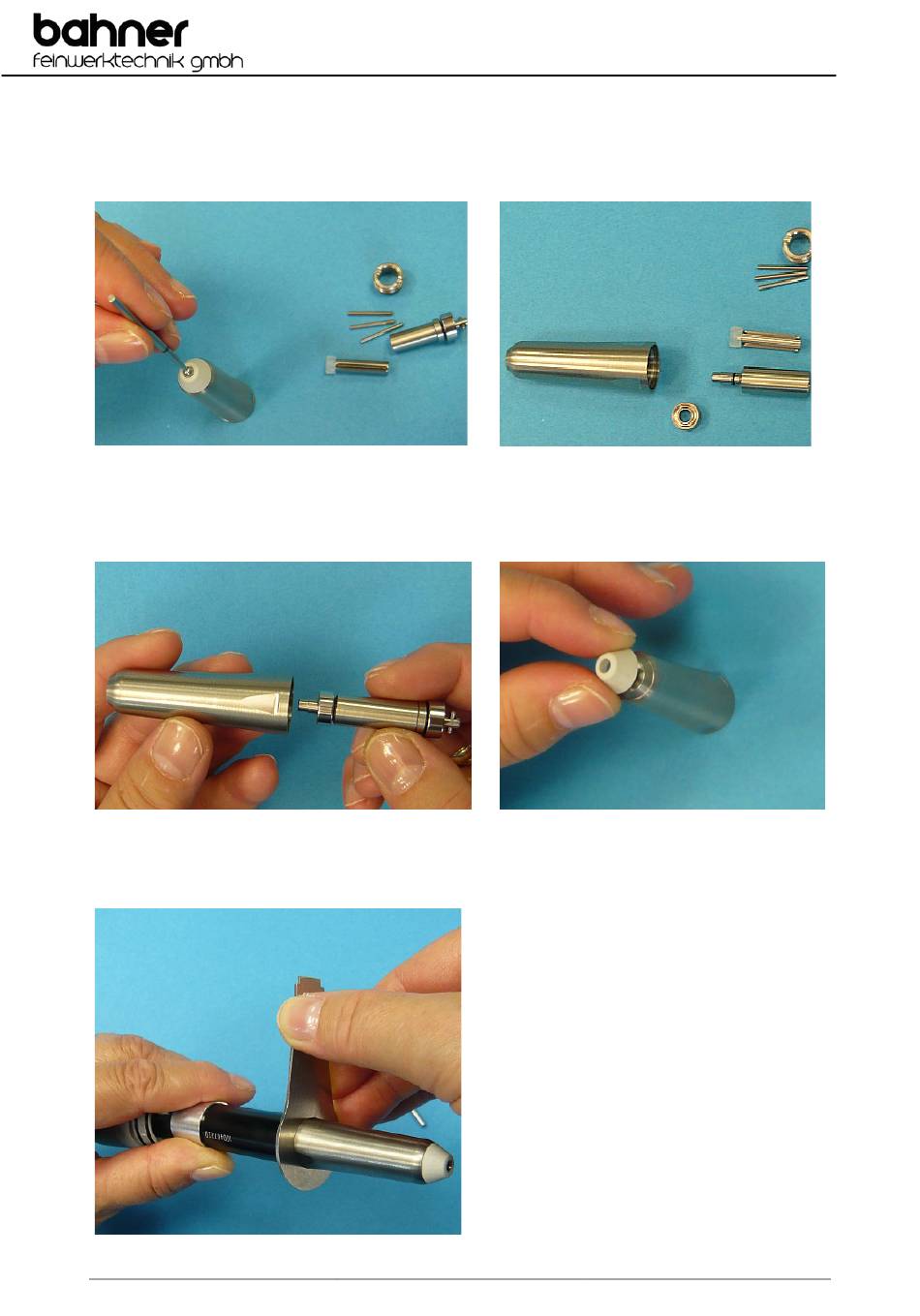

Schritt 4:
Nach dem Herausschieben der Spannkammer (Schritt 1 -3)
stellen Sie das Handstückgehäuse auf und drücken mit der
runden Kuppe des Prüfstifts fest auf die Welle in der
Staubkappe.
Schritt 6:
Beim wieder Montieren wird die Spannkammer in die Welle
geschoben und in das Handstückgehäuse eingeführt. Die
Verschlussmutter wird eingesteckt und fest angezogen.
Seite 18 von 24
Gebrauchsanweisung SATURN AT MICRO
Schritt 5:
Die Welle mit dem Lager fällt nun heraus.
Das Lager kann von der Welle abgezogen und ersetzt
werden
Schritt 7:
Dann wird die Staubkappe wieder aufgesteckt.
Schritt 9:
Danach wird das Handstück wieder auf den Motor
geschraubt und mit dem Reinigungsschlüssel
festgezogen. Achten Sie darauf, dass Sie am
schwarzen Motor gegenhalten.
Sollte sich der Motor aus der hinteren Gummihalterung
gelöst haben, müssen Sie ihn neu befestigen.
Am besten gelingt dies mit einer drehenden links -
rechts Bewegung und gleichzeitig leichtem Druck in
Richtung der Gummihalterung.
Ausgabe 12/2017
