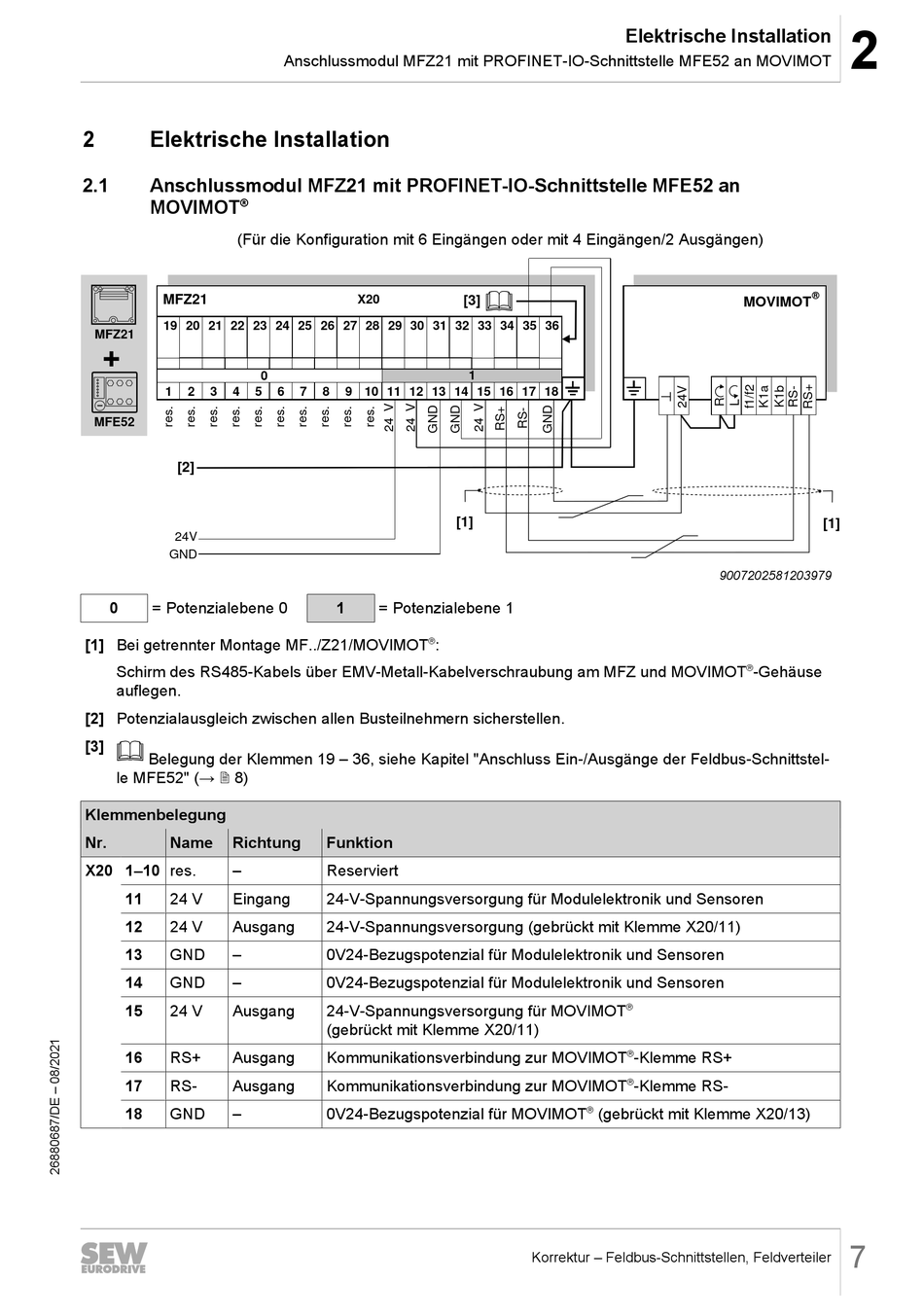

Elektrische Installation
2.1
Anschlussmodul MFZ21 mit PROFINET-IO-Schnittstelle MFE52 an
®
MOVIMOT
(Für die Konfiguration mit 6 Eingängen oder mit 4 Eingängen/2 Ausgängen)
MFZ21
19
20
21
22
23
MFZ21
+
1
2
3
4
5
MFE52
[2]
24V
GND
0
= Potenzialebene 0
[1] Bei getrennter Montage MF../Z21/MOVIMOT
Schirm des RS485-Kabels über EMV-Metall-Kabelverschraubung am MFZ und MOVIMOT
auflegen.
[2] Potenzialausgleich zwischen allen Busteilnehmern sicherstellen.
[3]
Belegung der Klemmen 19 – 36, siehe Kapitel "Anschluss Ein-/Ausgänge der Feldbus-Schnittstel-
le MFE52" (→ 2 8)
Klemmenbelegung
Nr.
Name
Richtung
X20 1–10 res.
–
11
24 V
Eingang
12
24 V
Ausgang
13
GND
–
14
GND
–
15
24 V
Ausgang
16
RS+
Ausgang
17
RS-
Ausgang
18
GND
–
Anschlussmodul MFZ21 mit PROFINET-IO-Schnittstelle MFE52 an MOVIMOT
X20
24
25
26
27
28
29
30
31
0
6
7
8
9
10
11
12
13
1
= Potenzialebene 1
®
Funktion
Reserviert
24-V-Spannungsversorgung für Modulelektronik und Sensoren
24-V-Spannungsversorgung (gebrückt mit Klemme X20/11)
0V24-Bezugspotenzial für Modulelektronik und Sensoren
0V24-Bezugspotenzial für Modulelektronik und Sensoren
24-V-Spannungsversorgung für MOVIMOT
(gebrückt mit Klemme X20/11)
Kommunikationsverbindung zur MOVIMOT
Kommunikationsverbindung zur MOVIMOT
0V24-Bezugspotenzial für MOVIMOT
[3]
32
33
34
35
36
1
14
15
16
17
18
[1]
:
®
(gebrückt mit Klemme X20/13)
Korrektur – Feldbus-Schnittstellen, Feldverteiler
Elektrische Installation
MOVIMOT
9007202581203979
®
-Gehäuse
®
®
-Klemme RS+
®
-Klemme RS-
2
MOVIMOT
Schnittstell
e MFE52 an
PROFINET-
IO-
MFZ21 mit
modul
Anschluss
®
[1]
7
