Benötigte Werkzeuge; Aufbauverfahren - CYBEX Bravo 8830 Bedienungsanleitung

Menge Teilenummer
1
4
2
2
1
Benötigte Werkzeuge
• 9/16-Zoll-Schraubenschlüssel
• 7/32-Zoll-Inbusschlüssel
• 3/4-Zoll-Steckschlüssel
• Hammer
• 3/16-Zoll-Durchtreiber
®
• Loctite #242

Aufbauverfahren

Für diesen Vorgang sind zwei Personen erforderlich.
Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit dem Aufbau des Geräts beginnen. Überprüfen
Sie alle Teile sorgfältig. Im Falle von Schäden, sehen Sie im Abschnitt Kundendienst dieses Handbuchs
nach, um die Teile ordnungsgemäß zurückzugeben, zu ersetzen oder erneut zu bestellen.
8810-101

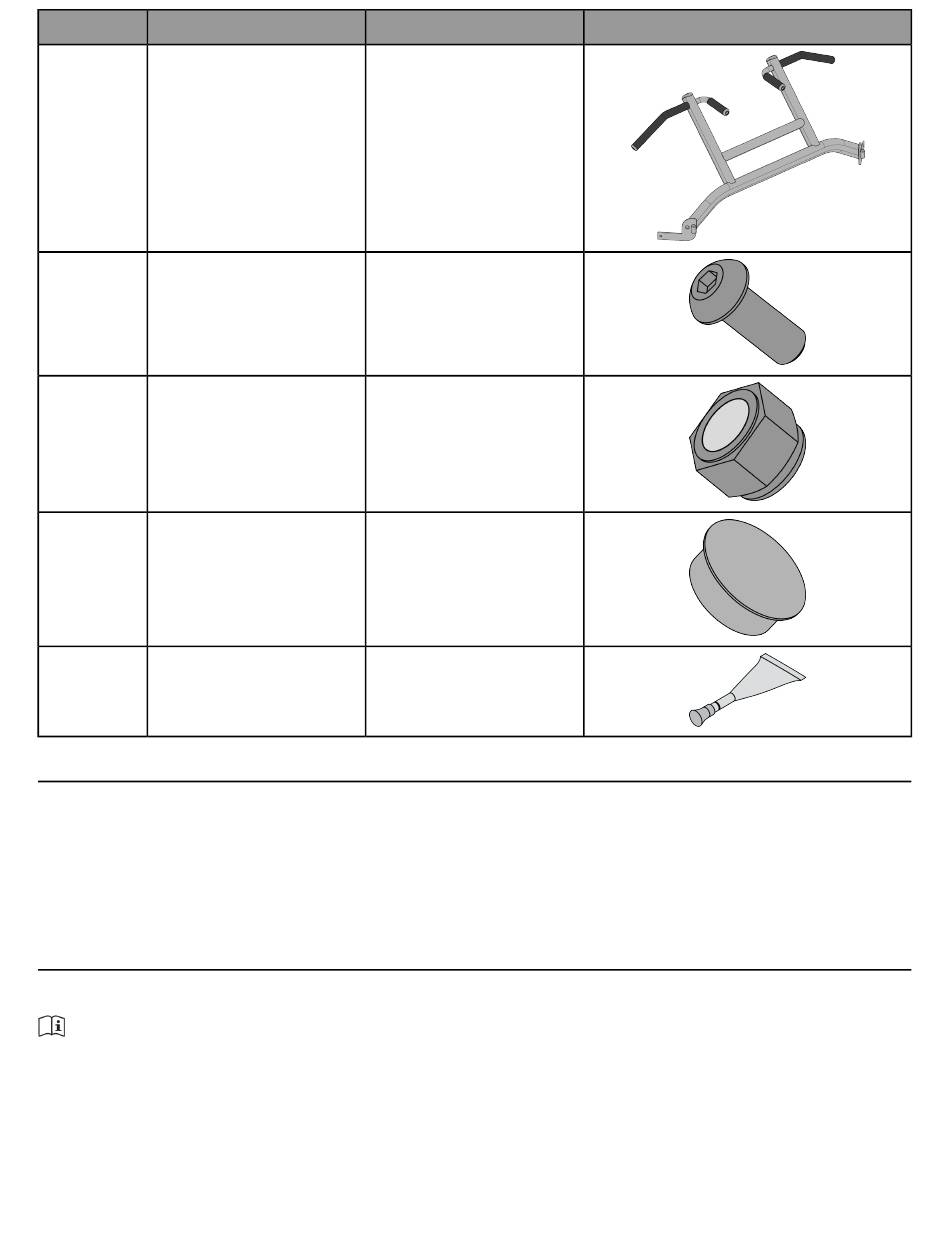

Halbrund-Innensechskantschraube
HC700417 0,375-16 x 1,00 (enthalten in
Kontermutter 0,375-16, Nylon
HN704901
(enthalten in 8810-101)
Einsatz, Plastik 1,00 Dia-11G
PN660200
(enthalten in 8810-101)
Loctite #242 enthalten in
YA000201
Beschreibung
8810 Klimmzugstange
8810-101)
8810-101
Seite 10 von 27
Diagramm
