DeWalt XR FLEX VOLT LI-ION DCS575 Originalanweisungen

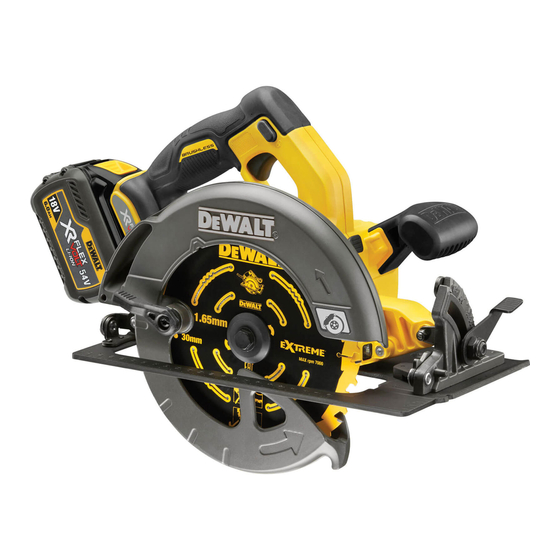

190 mm (7-1/2") / 184 mm (7-1/4") 54v akkuhandkreissäge
Vorschau ausblenden Andere Handbücher für XR FLEX VOLT LI-ION DCS575:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

DCS575
DCS576
Final Page size: A5 (148mm x 210mm)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeWalt XR FLEX VOLT LI-ION DCS575

Inhaltszusammenfassung für DeWalt XR FLEX VOLT LI-ION DCS575

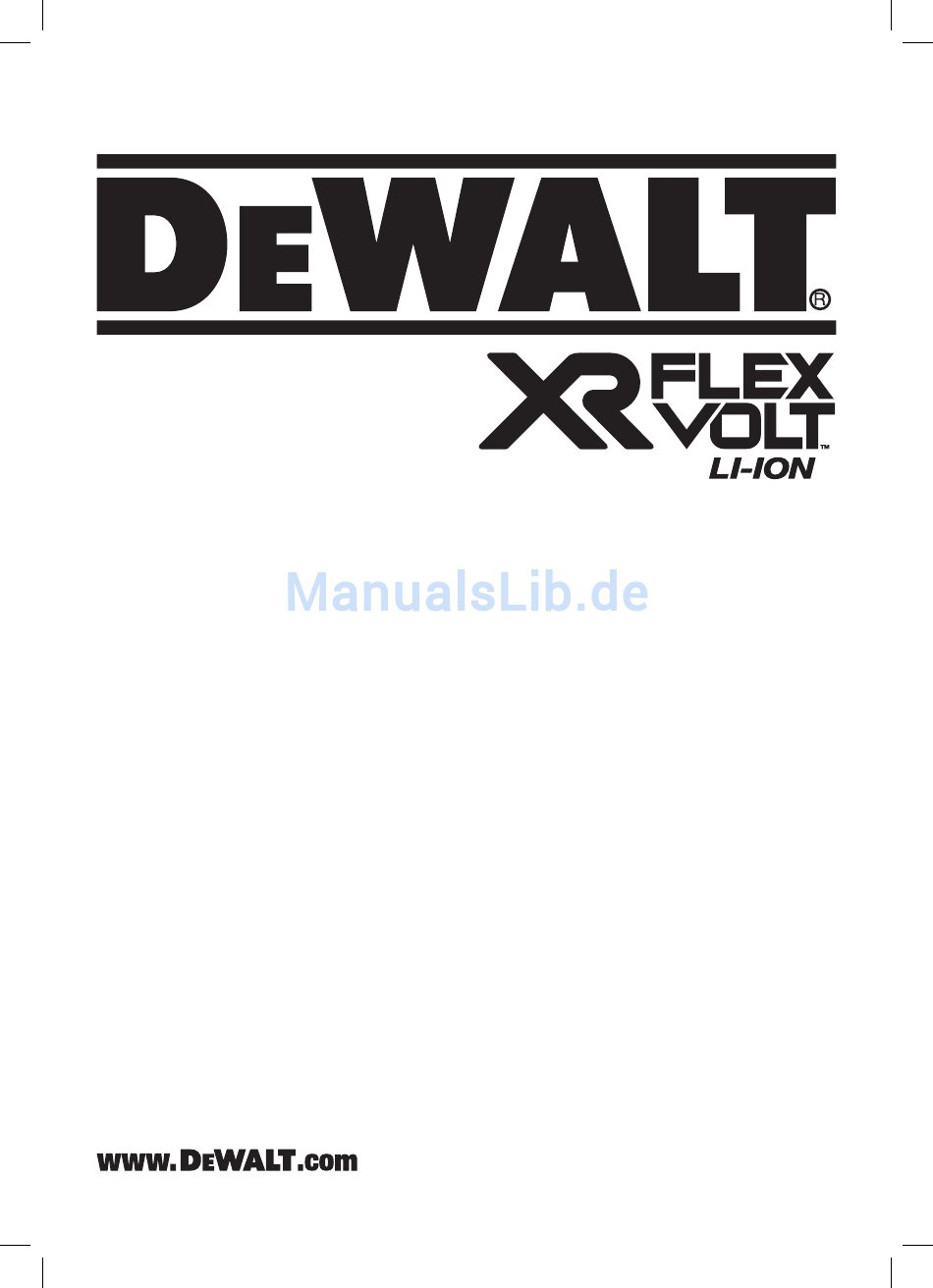

  • Seite 1 DCS575 DCS576 Final Page size: A5 (148mm x 210mm)

  • Seite 2: Inhaltsverzeichnis

    Dansk (oversat fra original brugsvejledning) Deutsch (übersetzt von den originalanweisungen) English (original instructions) Español (traducido de las instrucciones originales) Français (traduction de la notice d’instructions originale) Italiano (tradotto dalle istruzioni originali) Nederlands (vertaald vanuit de originele instructies) Norsk (oversatt fra de originale instruksjonene) Português (traduzido das instruções originais) Suomi (käännetty alkuperäisestä...
  • Seite 3 Figure 1 DCS575 DCS576...
  • Seite 4 Figure 3 Figure 2 Figure 4 Figure 5 Figure 7 Figure 6...
  • Seite 5 Figure 8 Figure 9 Figure 10 DCS575 DCS576...
  • Seite 6 Figure 11 Figure 12 Figure 13...
  • Seite 7 Figure 14 DCS576 Figure 15 100 mm 20 mm DCS576...
  • Seite 8 Figure 16 Figure 17...
  • Seite 9 Figure 18 0˚ 45˚ Figure 19 45° 45° 0° 0° DCS575 DCS576 Figure 20 Figure 21...
  • Seite 10 Figure 22 Figure 23 Figure 24...
  • Seite 11 Figure 26 Figure 25 Figure 28 Figure 27 Figure 29...
  • Seite 12 Figure 30...

  • Seite 13: Tekniske Data

    Dansk 190 mm (7-1/2") / 184 mm (7-1/4") 54V LEDNINGSFRI RUNDSAV DCS575, DCS576, DCS575-XE, DCS576-XE Tillykke! Du har valgt et D WALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør D WALT én af de mest pålidelige partnere for professionelle brugere af elværktøj. Tekniske data DCS575 DCS575-XE...

  • Seite 14: Ef-Konformitetserklæring

    Dansk Disse produkter overholder også direktivet Oplader DCB118 2014/30/EU og 2011/65/EU. Kontakt D WALT på Netspænding følgende adresse for yderligere oplysninger eller se Batteritype 18/54 Li-Ion bagsiden af manualen. Ca. opladningstid af min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) Undertegnede er ansvarlig for kompilering af den batteripakke tekniske fil og udsteder denne erklæring på...
  • Seite 15 Dansk jordforbundet elektrisk værktøj. startes. En skruenøgle eller anden nøgle, Umodificerede stik og dertil passende der bliver siddende på en roterende del stikkontakter reducerer risikoen for af elektrisk værktøj, kan give anledning til elektrisk stød. personskade. Undgå kropskontakt med jordforbundne Undlad at række for langt. Hold hele overflader, såsom rør, radiatorer, tiden en god fodstilling og balance.
  • Seite 16 Dansk som andre forhold, der kan påvirke temperaturer over 130 ˚C kan medføre en betjeningen af værktøjet. Hvis det eksplosion. elektriske værktøj er beskadiget, skal Følg alle opladningsinstruktionerne og det repareres før brug. Mange ulykker er oplad ikke batteripakken eller værktøjet forårsaget af dårligt vedligeholdt værktøj.

  • Seite 17: Årsager Til Og Forebyggelse Af Tilbageslag

    Dansk g) Brug altid klinger med den korrekte størrelse indeklemmes og slår tilbage. Større plader og form (diamant kontra rund) spændehuller. kommer til at hænge på grund af deres egen Klinger, som ikke passer til det monterede vægt. Panelet skal understøttes på begge sider, hardware på...
  • Seite 18 Dansk ssaven anbringes på bænken eller gulvet. En DATOKODEPOSITION (FIG. 1) ubeskyttet klinge under friløb vil få saven til at gå Datokoden (Q), der også inkluderer produktionsåret, tilbage og skære alt, hvad den støder på i sin er tryk på huset. bane.
  • Seite 19 Dansk GEM DISSE INSTRUKTIONER • Disse opladere er ikke beregnet til anden brug end opladning af D WALT Opladere genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller DCB118 opladeren accepterer 18V li-ion XR og livsfarlige elektriske stød. XR FLEXVOLT™...
  • Seite 20 Dansk VARM/KOLD PAKKEFORSINKELSE rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk Når opladeren sporer et batteri, der er for varmt aldrig nogen del af værktøjet i en væske. eller for koldt, starter den automatisk en varm/ kold pakkeforsinkelse og indstiller opladningen, Vigtig sikkerhedsvejledning for alle indtil batteriet har nået en passende temperatur.

  • Seite 21: Transport

    Dansk FORSIGTIG: Når det ikke er i brug, ion batterier har en watt time vurdering markeret læg værktøjet på siden på en stabil på pakningen. Desuden på grund af regulativers overflade, hvor det ikke vil vælte kompleksiteter, anbefaler D WALT, at man ikke eller falde ned.

  • Seite 22: Pakkens Indhold

    Dansk Anbefalet opbevaring Destruér ikke batteripakken. 1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte Anvendelse: Anvendelse uden sollys og ekstrem varme eller kulde. For transportdæksel, Wh ydelse angiver optimal batteriydelse og -liv skal du opbevare 108 Wh (1 batteri med 108 Wh).

  • Seite 23: Elektrisk Sikkerhed

    Dansk P. Udløsningsknap for batteriet slå værktøjet fra og frakobel batteripakken, før der foretages Q. Datokode nogen justeringer, eller der R. Justering af skinne (0° skæring) af-/påmonteres tilbehør eller S. Justering af skinne (1-45° smigskæring) ekstraudstyr. Utilsigtet start kan medføre kvæstelser. T.
  • Seite 24 Dansk savklingen og tanden skal pege i den samme Sørg altid for at den maksimalt anbefalede retning som retningen på rotationspilen på hastighed (o/min) på savklingen opfylder eller saven). Gå ikke ud fra at det trykte på klingen overstiger savens hastighed (o/min). altid vil vende imod dig, når klingen er korrekt 6.
  • Seite 25 Dansk beskyttelsesskærm er på plads. Montér tilbageslag. Det faldende afskæringsstykke kan klemme klingen. klingen korrekt med passende rotation før brug og anvend altid en ren, skarp klinge. D. Afskæring af lange, smalle bånd kan forårsage tilbageslag. Afskæring af bånd kan ADVARSEL: Skær ikke i metal, plast, synke eller vride og kan lukke indsnittet og beton, murværk eller fibercement...
  • Seite 26 Dansk Alle andre forhold, som kunne forårsage klemning, vil du høre et klik og mærke, at fundamentspladen binding, vridning eller fejljustering af klingen, stopper ved både 22,5 og 45 grader. Hvis ingen af kan forårsage tilbageslag. Se afsnittene Ekstra disse er den ønskede vinkel, spænd igen grebet (G) specielle sikkerhedsinstruktioner for alle ved at sænke det.
  • Seite 27 Dansk Styreskinnesystem (DCS576, Fig. 13) 5. Hold skinneregulatoren i positionen og stram skruen igen. Styreskinner, der fås i forskellige længder som BEMÆRK: IndstilALTID systemet ved brug af tilbehør, giver mulighed for at bruge rundsaven andre skinner. til præcis, lige retskåret savning og beskytter samtidig arbejdsemnets overflade mod skade.
  • Seite 28 Dansk Savsnits- indikator (Fig. 19–21) LED arbejdslys (Fig. 1) Foran på savskoen findes en savsnitsindikator LED arbejdslysene (I) aktiveres, når udløserkontakten (AM) for vertikal og smigskæring. Denne indikator trykkes ned. Når udløseren er udløst, vil arbejdslyset gør det muligt for dig at styre saven langs med stadig lyse i op til 20 sekunder.
  • Seite 29 Dansk holder godt fast i værktøjet med begge LOMMESAVNING (FIG. 27) hænder som vist i figur 25. ADVARSEL: Bind aldrig klingens Anbring den bredeste del af savens beskyttelsesskærm i en hævet position. fundamentsplade på den del af arbejdsemnet, som Flyt aldrig saven baglæns under er solidt understøttet og ikke på...
  • Seite 30 Dansk ved savning af træ. Vakuumslanger til de NEDERSTE BESKYTTELSESSKÆRM fleste støvsugere vil passe direkte ind i Den nederste beskyttelsesskærm skal altid kunne støvudsugningsudgangen. dreje og lukke uhindret fra fuldt åben til fuldt lukket position. Kontroller altid for korrekt drift før VEDLIGEHOLDELSE skæring ved at åbne beskyttelsesskærm helt og derefter lukke den.

  • Seite 31: Valgfrit Tilbehør

    Dansk Klinger • Litium-ion-celler er genanvendelige. Tag dem med til din forhandler eller til den lokale En sløv klinge kan medføre ineffektiv savning, genbrugsplads. De indsamlede batteripakker vil overbelastning af savmotoren, alt for mange blive genanvendt eller korrekt bortskaffet. splinter og kan øge risikoen for tilbageslag. Udskift klingerne, når det ikke længere er let at trække saven gennem snittet, når motoren er belastet, eller hvis der opbygges stærk varme i klingen.

  • Seite 32: Deutsch (Übersetzt Von Den Originalanweisungen)

    Deutsch 190 mm (7-1/2") / 184 mm (7-1/4") 54V AKKU- HANDKREISSÄGE DCS575, DCS576, DCS575-XE, DCS576-XE Herzlichen Glückwunsch! Sie haben sich für ein Gerät von D WALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen D WALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

  • Seite 33: Eg-Konformitätserklärung

    Deutsch Diese Produkte erfüllen auch die Anforderungen von Ladegerät DCB118 Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Netzspannung Informationen wenden Sie sich bitte an D WALT Akkutyp 18/54 Li-Ion unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach. Ungefähre Ladedauer min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) der Akkus...
  • Seite 34 Deutsch 2) ELEKTRISCHE SICHERHEIT Schutzausrüstung, wie Staubmaske, Der Stecker des Elektrogerätes rutschfeste Sicherheitsschuhe, Schutzhelm muss in die Steckdose passen. oder Gehörschutz, je nach Art und Einsatz Ändern Sie niemals den Stecker in des Elektrowerkzeuges, verringert das Risiko irgendeiner Form. Verwenden Sie von Verletzungen.
  • Seite 35 Deutsch Elektrowerkzeug, das sich nicht mehr Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Einsatz anderer Akkus kann zu Verletzungs- Trennen Sie den Stecker vom Netz und Brandgefahr führen. und/oder entfernen Sie die Akkus, falls Wenn Akkus nicht verwendet werden, abnehmbar, vom Elektrogerät, bevor...

  • Seite 36: Sicherheitsanweisungen Für Alle Arbeiten

    Deutsch ZUSÄTZLICHE Ursachen und WERKZEUGSPEZIFISCHE Verhütungsmaßnahmen SICHERHEITSHINWEISE für Rückschläge – Ein verbogenes oder falsch angebrachtes Sicherheitsanweisungen für alle Sägeblatt kann zu plötzlichem Rückschlag Arbeiten führen, wodurch die Säge außer Kontrolle geraten, aus dem Werkstück und gegen den GEFAHR: Hände vom Schneidebereich Benutzer geschleudert werden kann;...

  • Seite 37: Sicherheitsanweisungen Für Sägen Mit Einem Pendel-Sägeblattschutz

    Deutsch findet beim erneuten Einschalten ein Rückschlag c) Die untere Schutzvorrichtung sollte nur bei aus dem Werkstück statt. Spezialschnitten von Hand zurückgezogen werden, z.B. bei „Einstechschnitten“ oder d) Größere Platten müssen befestigt werden, „Kappschnitten“. Heben Sie die untere um ein Verkeilen und einen Rückschlag Schutzvorrichtung an, indem Sie den des Sägeblatts zu vermeiden.

  • Seite 38: Wichtige Sicherheitshinweise Für Alle Akku-Ladegeräte

    Deutsch – Beeinträchtigung des Gehörs. VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeug spielen. – Verletzungsgefahr durch umherfliegende Teilchen. HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können – Verbrennungsgefahr durch während des die Ladekontakte im Ladegerät unter Betriebes heiß...

  • Seite 39: Bedienung Des Ladegeräts

    Deutsch Laden des Akkus (Abb. 1) • Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät 1. Stecken Sie das Ladegerät in eine geeignete nicht auf eine weiche Oberfläche. Dadurch Steckdose, bevor Sie das Akkupack einsetzen. könnten die Lüftungsschlitze blockiert und 2.

  • Seite 40: Wandmontage

    Deutsch Ladegerät schaltet dann automatisch in den Tuch oder einer weichen, nicht- Lademodus. Diese Funktion gewährleistet eine metallischen Bürste vom Äußeren maximale Lebensdauer des Akkus. des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Ein kalter Akku wird mit einer geringeren Reinigungslösungen verwenden.

  • Seite 41: Transport

    Deutsch Transport harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie WARNUNG: Feuergefahr. Beim beschädigt wurden (z. B. wenn sie Transport von Akkus können Brände mit einem Nagel durchlöchert wurden, entstehen, wenn die Batterieanschlüsse mit einem Hammer darauf geschlagen unbeabsichtigt Kontakt mit leitfähigen oder getreten wurde).

  • Seite 42: Empfehlungen Für Die Lagerung

    Deutsch weder ausdrücklich noch implizit, gegeben. Es liegt 2. Bei längerer Aufbewahrung sollte ein vollständig in der Verantwortung des Kunden sicherzustellen, aufgeladener Akku an einem kühlen, trockenen dass seine Tätigkeiten den geltenden Vorschriften Ort und außerhalb des Ladegeräts aufbewahrt entsprechen. werden, um optimale Ergebnisse zu erhalten.

  • Seite 43: Packungsinhalt

    Deutsch S. Schieneneinsteller (1-45°-Gehrungsschnitte) Transport: Transport mit integrierter T. Kraftstoffanzeige-Taste (am Akku) Transportkappe, der Wh-Nennwert BESTIMMUNGSGEMÄSSE VERWENDUNG signalisiert 3 x 36 Wh (3 Akkus mit Diese Hochleistungskreissägen sind für das 36 Wh). professionelle Sägen von Holz konzipiert. Schneiden Packungsinhalt Sie kein Metall, Kunststoff, Beton, Mauerwerk oder Faserzement.

  • Seite 44: Verwendung Eines Verlängerungskabels

    Deutsch Verwendung eines die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden. Verlängerungskabels HINWEIS: Die Ladestandsanzeige ist nur eine Ein Verlängerungskabel sollte nur verwendet Schätzung des verbleibenden Akku-Ladestands. werden, wenn es absolut notwendig ist. Verwenden Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs Sie ein zugelassenes Verlängerungskabel, das an und unterliegt Unterschieden, die auf Bauteilen, für die Leistungsaufnahme Ihres Ladegerätes...
  • Seite 45 Deutsch Sägeblattarretierung aktiviert ist. Dies ordnungsgemäß funktioniert. kann zu schweren Schäden an Ihrer Überprüfen Sie vor jedem Gebrauch, Säge führen. dass die untere Schutzvorrichtung einwandfrei schließt. Wenn die untere AUSTAUSCHEN DES SÄGEBLATTS (ABB. 2–5) Sägeblattschutzvorrichtung fehlt oder 1. Entfernen Sie den Akku. nicht richtig funktioniert, lassen Sie die Säge vor der Benutzung warten.
  • Seite 46 Deutsch Rückschlag verursachen. Das herabfallende 190 mm Durchmesser abgeschnittene Stück kann das Sägeblatt einklemmen. Anwendung Zähne D. Das Abschneiden von langen schmalen Schnelles Streifen kann einen Rückschlag verursachen. Schneiden Der abgeschnittene Streifen kann Schneiden durchhängen oder sich verdrehen und die Nut verschließen und das Sägeblatt Allgemeine einklemmen.

  • Seite 47: Schnitttiefeneinstellung (Abb. 6-8)

    Deutsch Gehrungswinkeleinstellung wird. Verschlissene Sägeblätter können auch über einen unzureichenden Spielraum verfügen, (Abb. 1, 9) was die Möglichkeit des Hängenbleibens und einer stärkeren Belastung erhöht. Der Gehrungswinkelmechanismus (H) kann zwischen 0° und 57° eingestellt werden. 5. NEUBEGINN EINES SCHNITTS, WENN Für mehr Genauigkeit beim Schneiden verwenden DIE SÄGEBLATTZÄHNE IM MATERIAL Sie die Feineinstellungsmarkierungen auf der...

  • Seite 48: Anbringen Des Spanauswurfanschlusses

    Deutsch Die Einstellung wird auf der Skala des EINSTELLEN DER KREISSÄGE AUF DIE FÜHRUNGSSCHIENE Parallelanschlags angezeigt. (ABB. 1, 14) 2. Drehen Sie den Einstellknopf des Anschlags Der Abstand zwischen Kreissäge und (AE) gut fest. Führungsschiene (Abb. 14, AH) muss sehr klein sein, um beim Schneiden beste Ergebnisse zu Anbringen des erzielen.

  • Seite 49: Schnittfugenmarkierung (Abb. 19-21)

    Deutsch Vor der Verwendung der Säge muss der Dies liegt daran, dass der Drehpunkt des geneigten Splitterschutz (AK) auf der Führungsschiene Geräts nicht stationär ist und sich das Sägeblatt angepasst werden. Siehe Splitterschutz darüber bewegt, wenn das Gerät geneigt wird. anpassen.

  • Seite 50: Ein- Und Ausschalten (Abb. 1)

    Deutsch IMMER die richtige Haltung der Hände, 26). Beim Betrieb der Säge das Kabel aus dem wie dargestellt. Schnittbereich halten und verhindern, dass es vom Werkstück aufgehängt wird. WARNUNG: Um die Gefahr schwerer IMMER DIE SÄGE VOM STROM TRENNEN, Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie BEVOR ANPASSUNGEN VORGENOMMEN auf eine plötzliche Reaktion gefasst.

  • Seite 51: Staubabsaugung (Abb. 30)

    Deutsch können Sie die Säge zurückziehen, neu orientieren 4. Lassen Sie den Sägeblattschutz los. (Dessen und einen neuen Schnitt knapp innerhalb des Kontakt mit dem Werkstück hält ihn in seiner falschen ansetzen. Ziehen Sie die Säge immer Position, so dass er sich beim Beginn des zurück, wenn Sie den Schnitt verlagern müssen.

  • Seite 52: Schmierung

    Deutsch reduzieren, muss vor jeder trockene Luft oder eine weiche Bürste verwenden, Einstellung und jedem Abnehmen/ um angesammeltes Sägemehl oder Schmutz aus Installieren von Zubehör das dem Weg der Schutzvorrichtung und aus dem Werkzeug ausgeschaltet und Bereich ihrer Feder zu entfernen. Sollte dies das der Akku entfernt werden.

  • Seite 53: Optionales Zubehör

    Deutsch belastet wird oder wenn im Sägeblatt übermäßige • Entladen Sie den Akku vollständig und nehmen Wärme entsteht. Es hat sich bewährt, zusätzliche Sie ihn aus dem Werkzeug. Sägeblätter vorrätig zu haben, damit scharfe • Lithium-Ionen-Zellen sind recycelbar. Geben Sie Sägeblätter immer sofort einsatzbereit sind. Stumpfe die gebrauchten Akkus bei Ihrem Händler oder Sägeblätter können häufig nachgeschärft werden.

  • Seite 54: English (Original Instructions)

    english 190 mm (7-1/2") / 184 mm (7-1/4") 54V CORDLESS CIRCULAR SAW DCS575, DCS576, DCS575-XE, DCS576-XE Congratulations! You have chosen a D WALT tool. Years of experience, thorough product development and innovation make WALT one of the most reliable partners for professional power tool users. Technical Data DCS575 DCS575-XE...

  • Seite 55: Ec Declaration Of Conformity

    english The undersigned is responsible for compilation of Charger DCB118 the technical file and makes this declaration on Mains voltage behalf of D WALT. Battery type 18/54 Li-Ion Approx. charging time min 22 (1.3 Ah) 22 (1.5 Ah) 30 (2.0 Ah) of battery packs 45 (3.0 Ah) 60 (4.0 Ah) 75 (5.0 Ah) 60 (6.0 Ah)
  • Seite 56 english the power tool. Keep cord away from Do not let familiarity gained from heat, oil, sharp edges or moving parts. frequent use of tools allow you to become complacent and ignore tool Damaged or entangled cords increase the safety principles. A careless action can risk of electric shock.

  • Seite 57: Safety Instructions For All Saws

    english that is suitable for one type of battery pack hands are holding the saw, they cannot be cut may create a risk of fire when used with by the blade. another battery pack. b) Do not reach underneath the workpiece. The Use power tools only with specifically guard cannot protect you from the blade below designated battery packs.

  • Seite 58: Additional Safety Instructions For Circular Saws

    english kickback forces. Position your body to sluggishly due to damaged parts, gummy either side of the blade, but not in line with deposits, or a build-up of debris. the blade. Kickback could cause the saw to c) The lower guard should be retracted jump backwards, but kickback forces can be manually only for special cuts such as controlled by the operator, if proper precautions...
  • Seite 59 english • Longest life and best performance can be obtained if the battery pack is charged Read instruction manual before use. when the air temperature is between 65 °F and 75 °F (18° – 24 °C). DO NOT charge the Wear ear protection. battery pack in an air temperature below +40 °F (+4.5 °C), or above +105 °F (+40.5 °C).

  • Seite 60: Charger Operation

    english • NEVER attempt to connect two chargers The compatible charger(s) will not charge a faulty together. battery pack. The charger will indicate faulty battery by refusing to light or by displaying problem pack or • The charger is designed to operate on charger blink pattern.
  • Seite 61 english Charger Cleaning Instructions WARNING: Fire hazard. Do not store or carry the battery pack so that WARNING: Shock hazard. metal objects can contact exposed Disconnect the charger from the battery terminals. For example, do AC outlet before cleaning. Dirt and not place the battery pack in aprons, grease may be removed from the exterior pockets, tool boxes, product kit boxes,...

  • Seite 62: Battery Pack
