08. VERKABELUNG

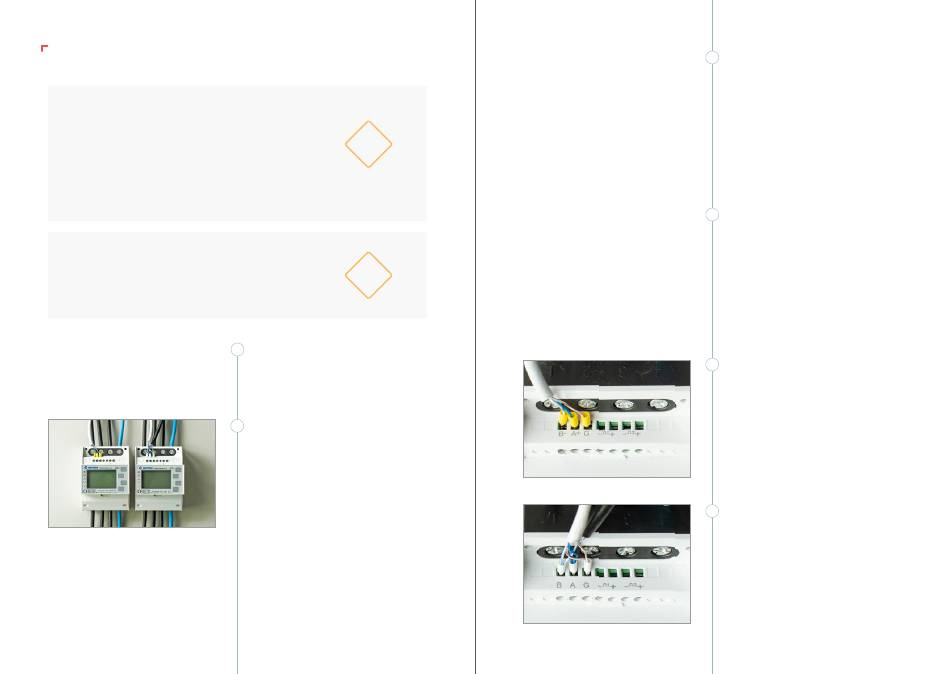

Anschluss der Energiemessgeräte
Um die Zählrichtung zu befolgen, muss die Erzeugungsanlage
oben, die Verbraucher unten auf dem jeweiligen Energie-
messgerät aufgelegt werden. Sollte dies nicht möglich sein
muss sichergestellt werden, dass diese Umkehrung dem
VoltStorage Support mitgeteilt wird, damit dieser die Zähl-
richtung in der Software korrigieren kann.
Hinweis
Bei allen folgenden Schritten ist sicher zu stellen, dass die
relevanten VDE-Normen eingehalten werden.
INSTALLATION KASKADIERTES SYSTEM
!
!
Um das Speichersystem für die Inbetrieb-
nahme vorzubereiten, sind die nachfolgen-
den Schritte zu beachten.
— Energiemessgerät (Erzeugungsanlage)
01
auf die Hutschiene montieren.
— Außenleiter zwischen der Hauptleitungsab-
zweigklemme und der Sicherung Wechsel
richter Erzeugungsanlage montieren.
— Neutralleiter zusätzlich durch Energie-
messgerät schleifen (Stichleitung auch
möglich).
68
02 — Energiemessgerät (Verbraucher) auf die
Hutschiene montieren.
— Außenleiter zwischen der Hauptleitungsab-
zweigklemme und der Sicherung Wechsel
richter Verbraucher montieren.
— Neutralleiter zusätzlich durch Energie-
messgerät schleifen (Stichleitung auch
möglich).
Energiemessgeräte mit
03
Speichersystem verbinden
Die Energiemessgeräte werden mit einem
Netzwerkkabel miteinander verbunden. Aus-
gehend von einem beliebigen Energiemess-
gerät wird ein weiteres Netzwerkkabel zur
Verbindung mit dem Speichersystem (Mas-
ter) verwendet. Auf diese Weise werden die
Messdaten beider Energiemessgeräte an
das Speichersystem (Master) übertragen.
— An beiden Enden des Netzwerkkabel zur
Verbindung der Energiemessgeräte 2 cm
der Isolierung entfernen.
— Die Pin-Belegung zur Verbindung des Netz-
werkkabels mit den Energiemessgeräten
lautet:
B— (Weißblaue Ader)
A + (Blaue Ader)
G (Weißbraune Ader)
Das Netzwerkkabel, das zur Verbindung
mit dem Speichersystem (Slave) genutzt
wird, ist mit dem CAT Kabel (oder einem
ähnlichen Kabel) zur Verbindung der Energie-
messgeräte zu verbinden. Es gilt dabei die
zuvor beschriebene Pin-Belegung.
69
