07. ELEKTRISCHER ANSCHLUSS

Neutralleiter (N)
Schutzleiter (PE)
01
11
14 13
12
Speichersystem Speichersystem
Master Slave

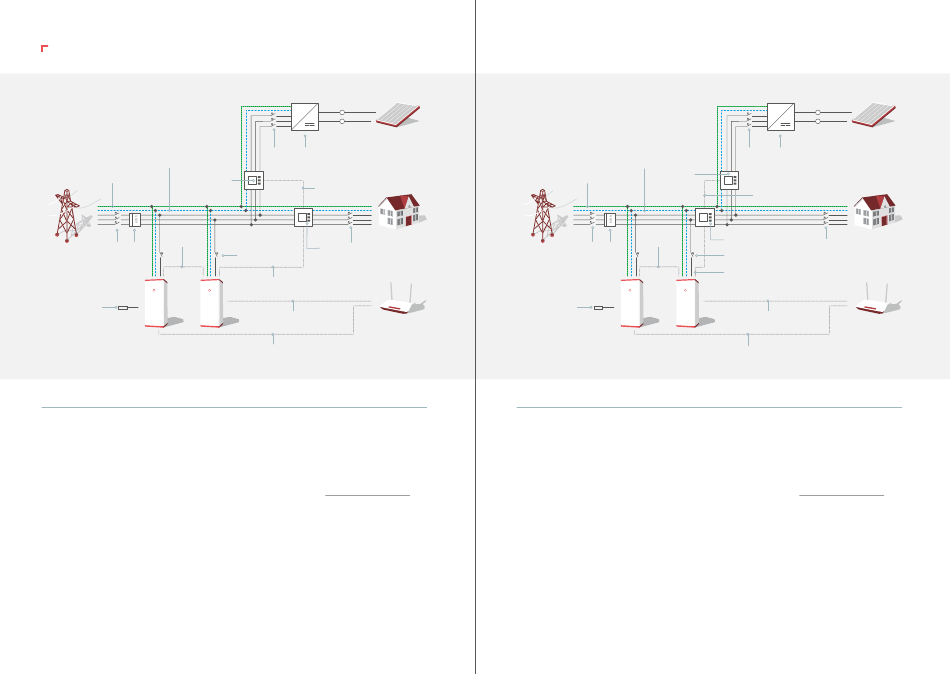

Empfohlene Anschlussvariante
01 Energiemessgerät (Erzeugungsanlage)
02 Sicherung Erzeugungsanlage
03 Wechselrichter Erzeugungsanlage
04 Kommunikationsleitung
(Energiemessgerät — Energiemessgerät)
05 Sicherungen (Verbraucher)
06 Energiemessgerät (Verbraucher)
07 Kommunikationsleitung
(Speichersystem — Energiemessgerät)
Die Anzahl der kaskadierbaren Systeme ist unbegrenzt (2, 3, 4, ... ∞). Die Kommunikation zwischen den kaskadierten
Speichersystemen erfolgt nach dem Master-Slave-Prinzip.
INSTALLATION KASKADIERTES SYSTEM
~
+
—
02 03
04
06 05
10
07
08
09
08 Internetverbindung (LAN/WLAN) Speichersystem (Master)
09 Internetverbindung (LAN/WLAN) Speichersystem (Slave)
10 Sicherung Speichersystem (Typ C32)
11 Datenverbindung (Master — Slave)
(s. VoltStorage Control Unit S.20 ←)
12 Abschlusswiderstand
13 Stromzähler
14 Hauptsicherung (63 A)
Schutzleiter (PE)
14
12
Alternative Anschlussvariante
01 Energiemessgerät (Erzeugungsanlage)
02 Sicherung Erzeugungsanlage
03 Wechselrichter Erzeugungsanlage
04 Kommunikationsleitung
(Energiemessgerät — Energiemessgerät)
05 Sicherungen (Verbraucher)
06 Energiemessgerät (Verbraucher)
07 Kommunikationsleitung
(Speichersystem — Energiemessgerät)
Die alternative Anschlussvariante findet Anwendung, wenn das Energiemessgerät (Verbraucher) aus Platzgründen
nur zwischen dem Stromnetz auf der einen sowie Erzeugungsanlage und Verbraucher auf der anderen Seite eingebun-
den werden kann. Sofern die alternative Anschlussvariante gewählt wird, ist durch den VoltStorage Support eine software-
seitige Einstellungsänderung notwendig, um eine korrekte Verbrauchsmessung zu gewährleisten..
66
~
02 03
Neutralleiter (N)
01
04
11
06
13
10
07
08
Speichersystem Speichersystem
Master Slave 09
08 Internetverbindung (LAN/WLAN) Speichersystem (Master)
09 Internetverbindung (LAN/WLAN) Speichersystem (Slave)
10 Sicherung Speichersystem (C32)
11 Datenverbindung (Master — Slave)
12 Abschlusswiderstand
13 Stromzähler
14 Hauptsicherung (63 A)
+
—
05
(s. VoltStorage Control Unit S.20 ←)
