VOLTSTORAGE SMART Installations- Und Bedienungsanleitung Seite 11

01
03
02

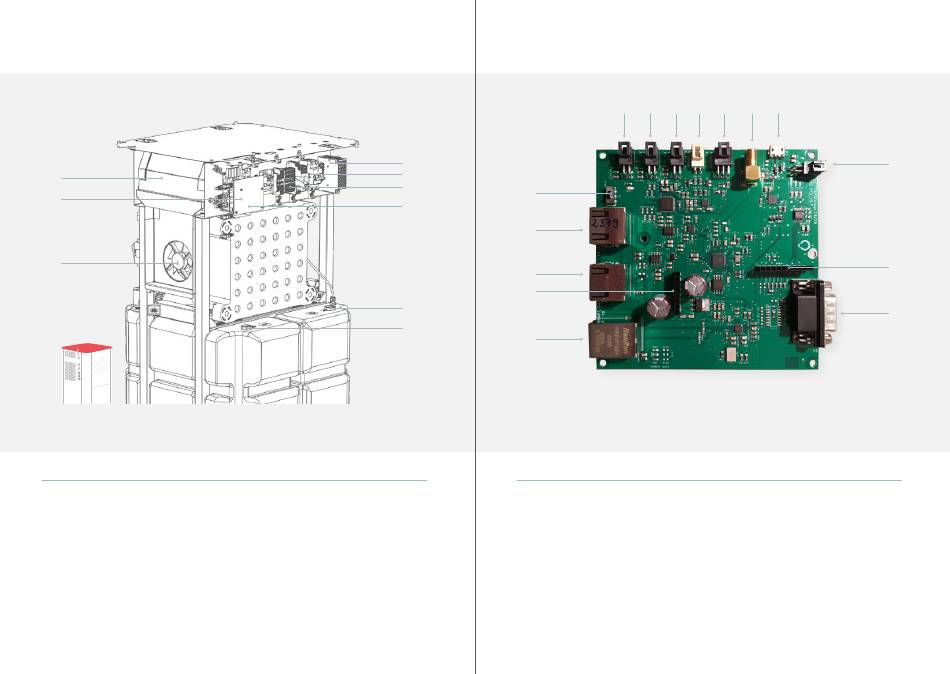

Speichersystem (Innenansicht)
01 Batterie-Wechselrichter
02 Außenlüfter
03 VoltStorage Control Unit (VCU),
VoltStorage Power Supply (VPS)
04 Power Supply (5-12 V)
05 RCBO zur Absicherung der optionalen Notstromfunktion
06 Klemmstein Zuleitung
07 VoltStorage Victron Interface (VVI)
SPEICHERSYSTEM
04
05
06
07
08
09
08 Tanköffnung für Elektrolytbefüllung (positiv)
09 Tanköffnung für Elektrolytbefüllung (negativ)
20
01 02 03 04
15
14
13
12
11
VoltStorage Control Unit (VCU)
01 Anschluss Temperatursensor (Pumpsystem)
02 Anschluss Temperatursensor
(Batterie-Stack und Elektrolyttank)
03 Anschluss Flüssigkeitssensor
04 Anschluss Spannungsmessung
05 Drucksensor
06 WiFi-Antenne
07 Micro-USB-Anschluss
05 06 07
08
09
10
08 Status-LED
09 Power-Connector zur VPS
10 Anschluss VVI
11 Anschluss LAN
12 Signal-Connector zur VPS
13 Anschluss Mehrspeichersystem (Kaskadierung)
14 Anschluss Energiemessgerät
15 Schalter Abschlusswiderstand (Kaskadierung)
21
