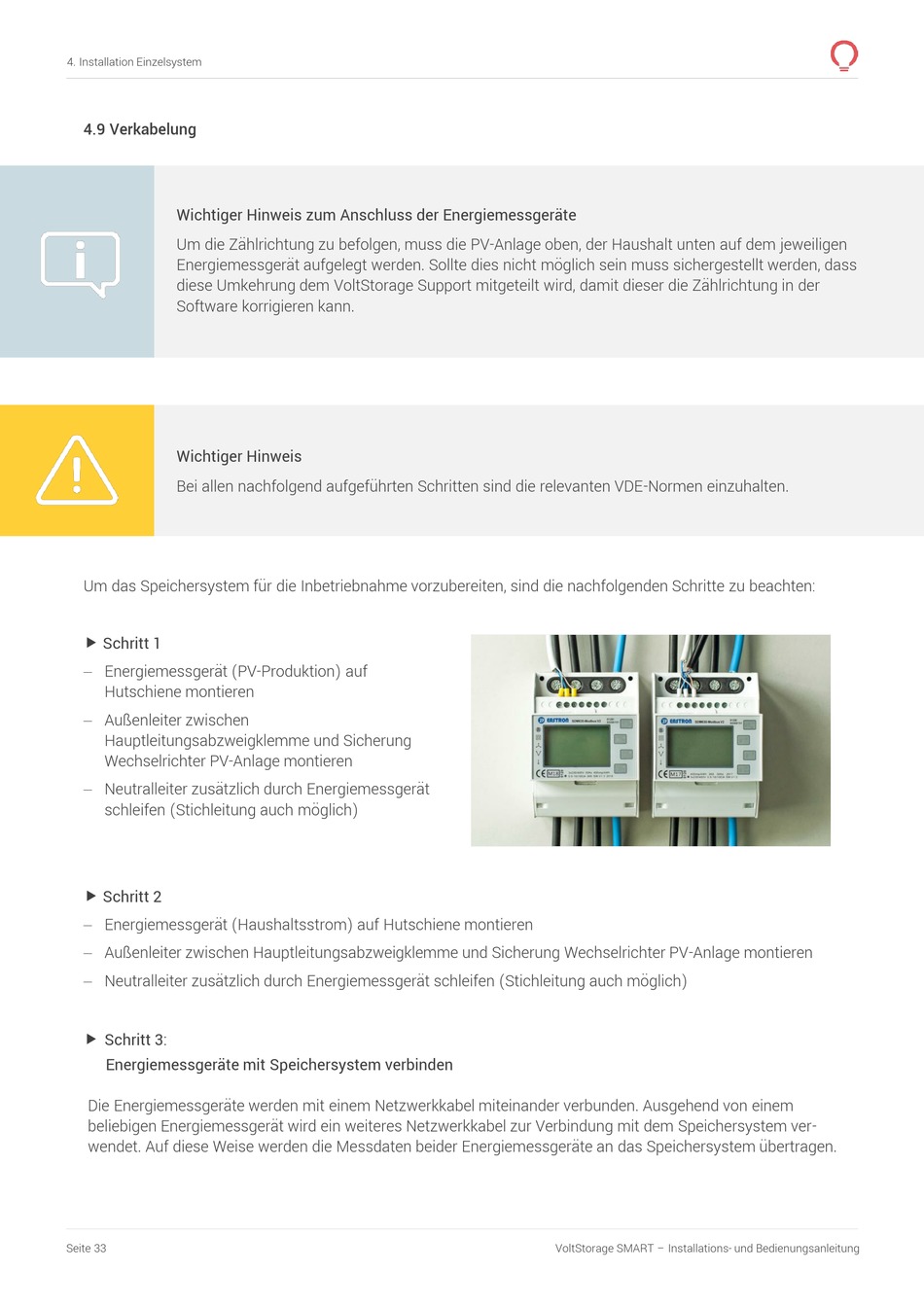

Verkabelung - VOLTSTORAGE SMART Installations- Und Bedienungsanleitung

4. Installation Einzelsystem

4.9 Verkabelung

Wichtiger Hinweis zum Anschluss der Energiemessgeräte
Um die Zählrichtung zu befolgen, muss die PV-Anlage oben, der Haushalt unten auf dem jeweiligen
Energiemessgerät aufgelegt werden. Sollte dies nicht möglich sein muss sichergestellt werden, dass
diese Umkehrung dem VoltStorage Support mitgeteilt wird, damit dieser die Zählrichtung in der
Software korrigieren kann.
Wichtiger Hinweis
Bei allen nachfolgend aufgeführten Schritten sind die relevanten VDE-Normen einzuhalten.
Um das Speichersystem für die Inbetriebnahme vorzubereiten, sind die nachfolgenden Schritte zu beachten:
 Schritt 1
‒ Energiemessgerät (PV-Produktion) auf
Hutschiene montieren
‒ Außenleiter zwischen
Hauptleitungsabzweigklemme und Sicherung
Wechselrichter PV-Anlage montieren
‒ Neutralleiter zusätzlich durch Energiemessgerät
schleifen (Stichleitung auch möglich)
 Schritt 2
‒ Energiemessgerät (Haushaltsstrom) auf Hutschiene montieren
‒ Außenleiter zwischen Hauptleitungsabzweigklemme und Sicherung Wechselrichter PV-Anlage montieren
‒ Neutralleiter zusätzlich durch Energiemessgerät schleifen (Stichleitung auch möglich)
 Schritt 3:
Energiemessgeräte mit Speichersystem verbinden
Die Energiemessgeräte werden mit einem Netzwerkkabel miteinander verbunden. Ausgehend von einem
beliebigen Energiemessgerät wird ein weiteres Netzwerkkabel zur Verbindung mit dem Speichersystem ver-
wendet. Auf diese Weise werden die Messdaten beider Energiemessgeräte an das Speichersystem übertragen.
Seite 33 VoltStorage SMART – Installations- und Bedienungsanleitung
