INSTALLATION EINZELSYSTEM
02
— Energiemessgerät (Verbraucher) auf
die Hutschiene montieren.
— Außenleiter zwischen der Hauptleitungs-
abzweigklemme und der Sicherung
Wechselrichter Verbraucher montieren.
— Neutralleiter zusätzlich durch Energie-
messgerät schleifen (Stichleitung auch
möglich).
Energiemessgeräte mit
03
Speichersystem verbinden
Die Energiemessgeräte werden mit einem
Netzwerkkabel miteinander verbunden.
Ausgehend von einem beliebigen Energie-
messgerät wird ein weiteres Netzwerk-
kabel zur Verbindung mit dem Speichersys-
tem verwendet. Auf diese Weise werden
die Messdaten beider Energiemessgeräte
an das Speichersystem übertragen.
— An beiden Enden des Netzwerkkabel zur
Verbindung der Energiemessgeräte 2 cm
der Isolierung entfernen.

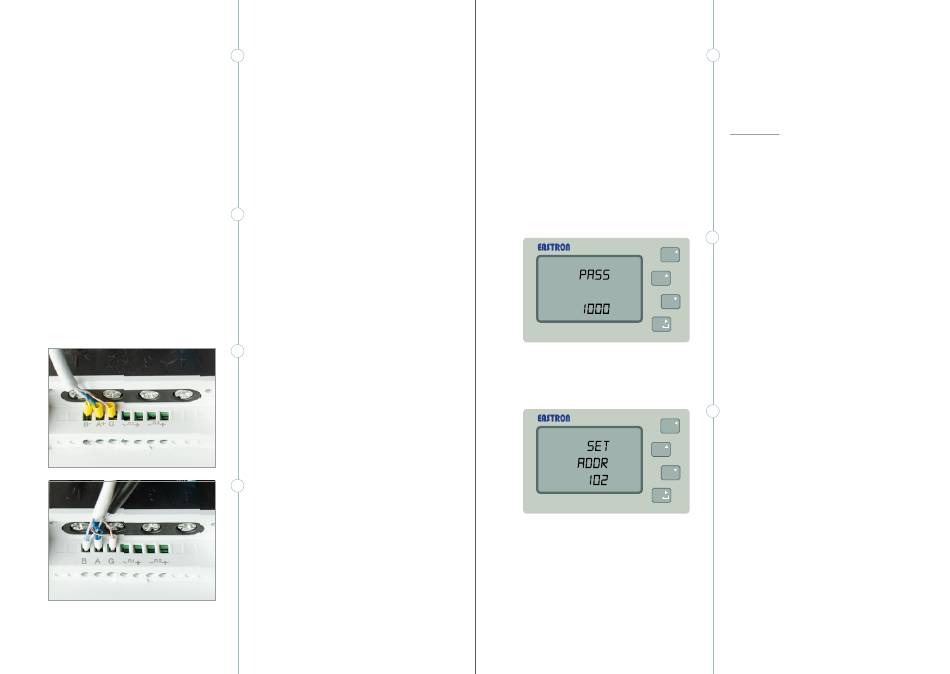

— Die Pin-Belegung zur Verbindung des
Netzwerkkabels mit den Energiemess-
geräten lautet:
B - (Weißblaue Ader)
A + (Blaue Ader)
G (Weißbraune Ader)
Das Netzwerkkabel, das zur Verbindung mit
dem Speichersystem genutzt wird, ist
mit dem Netzwerkkabel zur Verbindung der
Energiemessgeräte zu verbinden. Es gilt
dabei die zuvor beschriebene Pin-Belegung.
46
Anbindung an das Speichersystem
04
Das zur Anbindung an das Speichersystem
zu verwendende Netzwerkkabel mittels
dem Anschluss-Adapter mit dem Speicher-
system verbinden. Hierfür ist der dafür
vorgesehene Anschluss zu nutzen
(s.Anschlüsse s.24 ←) . Sofern kein fertig konfigu-
riertes Netzwerkkabel verwendet wird, gilt
folgende Pin-Belegung für die Konfigurierung:
A + auf 4
B auf 5
G auf 7
Einstellung Energiemessgerät
05
(Erzeugungsanlage)
U/I
ESC
— E-Taste lange drücken.
M
P — Als Passwort „1000" eingeben. Mit der
E-Taste können die Ziffern ausgewählt
E
werden. Mit der M- und P-Taste wird
zwischen den Zahlen 0 bis 9 gewählt.
— E-Taste lange drücken, um Eingabe zu
bestätigen.
— Es erscheint auf dem Bildschirm die Menü-
funktion „SET ADDR", mit der die Datenab-
U/I
ESC
frage durch die VCU gewährleistet werden
kann.
M
P — E Taste lange drücken.
E
— Als Wert „102" eingeben. Mit der E-Taste
können die Ziffern ausgewählt werden.
Mit der M- und P-Taste wird zwischen
den Zahlen 0 bis 9 gewählt.
— E-Taste lange drücken, um Eingabe zu
bestätigen.
