VOLTSTORAGE SMART Installations- Und Bedienungsanleitung Seite 26

U/I
ESC
kW
M
P
E
INSTALLATION EINZELSYSTEM

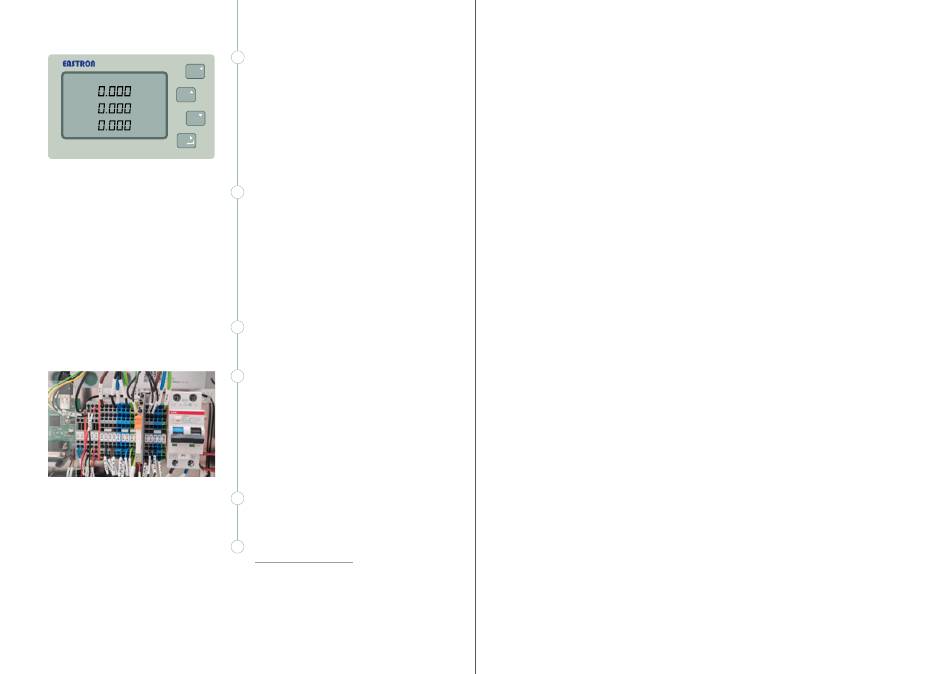

— U/I-Taste drücken
— E-Taste solange drücken bis linksste-
hende Bildschirmanzeige erscheint.
— Leitungsschutzschalter Typ C32
07
montieren.
— Verteilerklemme direkt hinter der Haupt-
sicherung und vor den Energiemessgerä-
ten einbauen.
— Vom Leitungsschutzschalter Typ C32 auf
Verteilerklemme gehen.
Durchführung von Zuleitung durch Kabel-
08
verschraubung am Speichersystem.
Anklemmen an Klemmstein Zuleitung (die
09
Adern klemmen automatisch, sodass kein
Verschrauben notwendig ist). Dabei sind
folgende Eingänge zu nutzen:
L1 → X1.6
N → X1.9
PE → X1.13
Zuleitungsdurchführung am Speicher-
10
system anziehen.
Wippschalter des Batterie-Wechselrichters
11
(s. Aufbau des Speichersystems S.18 ←) nach oben in
Position I schalten.
