6 Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke"
Das Montagesystem „CHRONOS Trapezblech-Kurzstücke" ist in den folgenden Ausführungen
realisierbar.
1 CHRONOS Trapezblech-Kurzstück 120 mm
2 CHRONOS Trapezblech-Kurzstück 267 mm; (87 - 207 mm Hocksickenabstand)
3 CHRONOS Trapezblech-Kurzstück 393 mm; (213 - 333 mm Hocksickenabstand)

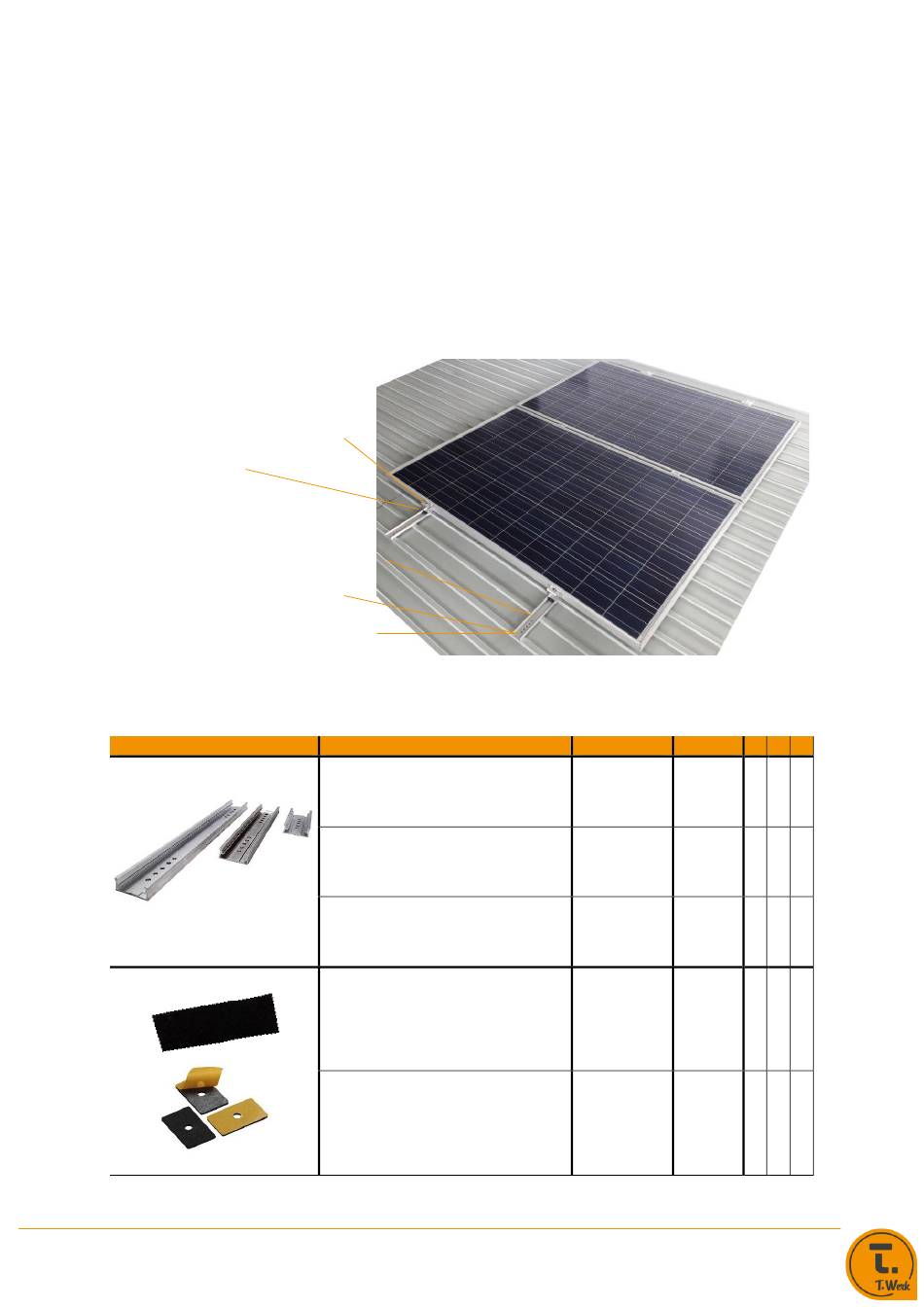

Exemplarisch wird der Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke" mit
der Version 393 mm veranschaulicht.
CHRONOS Mittelklemmen-Set
Ausgleichsprofil
CHRONOS Trapezprofil 393 mm
EPDM Dichtung Chronos 393
Dünnblechschraube 6.0x25 A2/Bi
Eine Übersicht sämtlicher Komponenten des Montagesystems „CHRONOS Trapezblech-Kurz-
stücke" ist in nachfolgender Tabelle aufgeführt.
Artikel
CHRONOS Trapezprofil
EPDM-Dichtung
T.Werk GmbH - CHRONOS Trapezblech-Kurzstücke
Ausführung
Länge: 120 mm
Abmessung b x h: 45 mm x 17 mm
Module quer
Länge: 267 mm
Abmessung b x h: 45 mm x 17 mm
Module hochkant; 87 - 207 mm HSA
Länge: 393 mm
Abmessung b x h: 45 mmx 17 mm
Module hochkant; 213-333 mm HSA
CHRONOS 120
Abmessung: 120x45x2 mm
Zellkautschuk-Pad, einseitig klebend;
Ozon- und UV- beständig
CHRONOS 390/28
Abmessung: 46x28x2 mm
Zellkautschuk-Pad, einseitig klebend;
Ozon- und UV- beständig
Artikel-Nr. Gewicht 1 2 3
SOV00311 0,06 kg x
SOV00883 0,143 kg
SOV00488 0,194 kg
SOV00426 0,002 kg x
SOV00425 0,002 kg
Seite 7 von 18
