Inhaltszusammenfassung für T.Werk CHRONOS

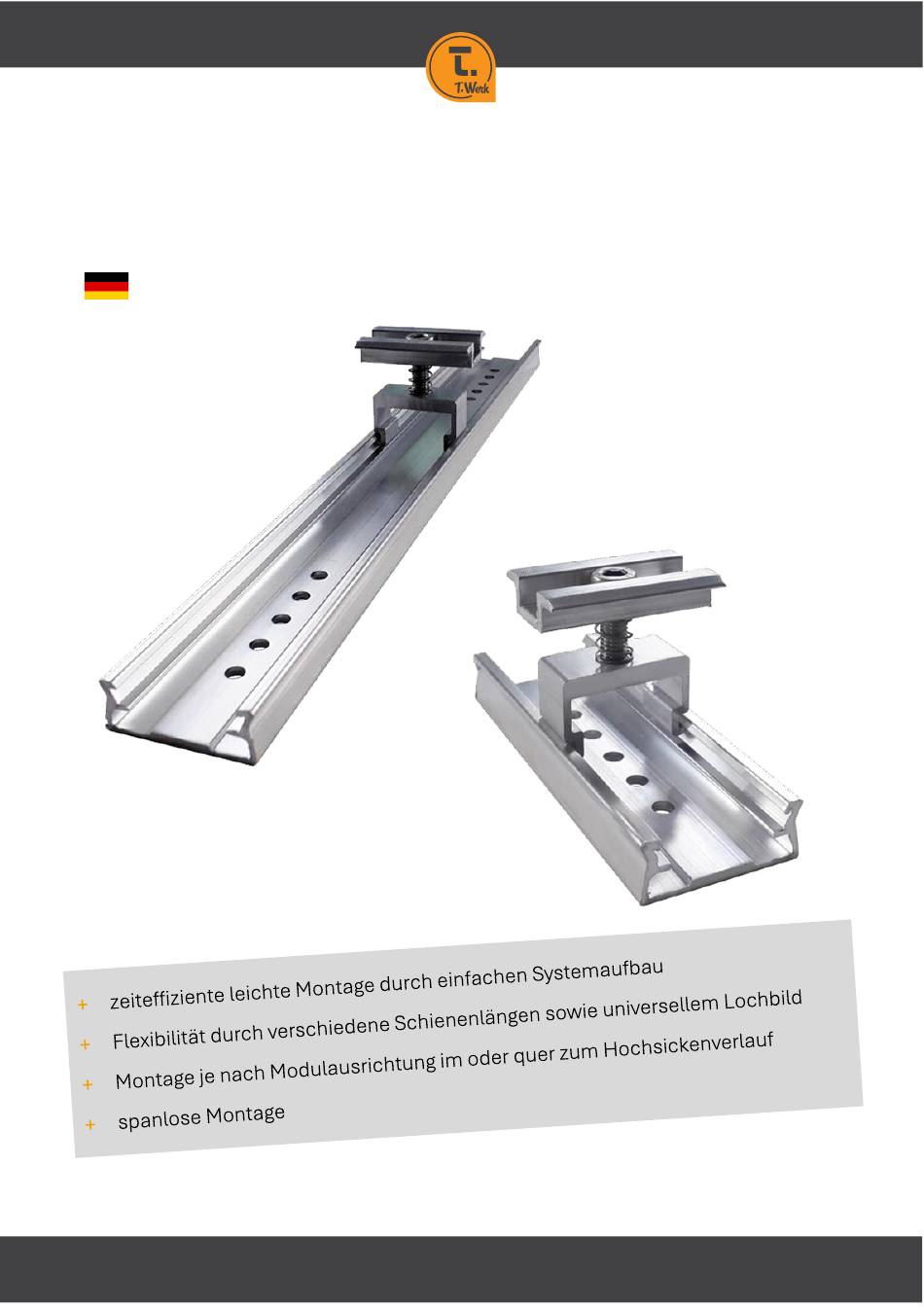

- Seite 1 CHRONOS Trapezblech-Kurzstücke Original-Montageanleitung www.t-werk.eu www.t-werk.eu Seite 1 von 17...
- Seite 2 Hersteller: Kontakt: Tel.: +49 8283 997904-0 Fax.: +49 8283 997904-299 E-Mail: info@t-werk.eu www.t-werk.eu T.Werk GmbH Greisbacherstraße 6 D – 89331 Burgau CHRONOS Trapezblech-Kurzstücke Original-Montageanleitung deutsch Dokumentennummer: D163 Version 4 06.02.2025 www.t-werk.eu Seite 2 von 17...
- Seite 3 2 Gebrauch der Montageanleitung ................4 3 Allgemeine Hinweise ....................4 4 Allgemeine Sicherheitshinweise ................. 5 5 Garantiebedingungen ....................6 6 Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke“ ......7 7 Transportieren ......................8 8 Lagern ........................8 9 Auspacken ........................ 9 10 Montieren .......................
- Seite 4 Das Mon- tagesystem wird dabei entweder mit 120 mm langen CHRONOS Trapezblech-Kurzstücken im Hocksickenverlauf oder mittels 267 mm langen (87 - 207 mm Hocksickenabstand) beziehungsweise 393 mm langen (213 - 333 mm Hochsickenabstand) Kurzstücken quer zum Hochsickenverlauf ausgeführt. Die univer- sell vorgelochten Kurzstücke gestalten die Montage bei größter Flexibilität einfach, schnell...
- Seite 5 ➢ Stellen Sie sicher, dass Sie die Montageanleitung vor Be- ginn der Montagearbeiten vollständig gelesen und verstan- den haben. ➢ Führen Sie die Montage nach den Vorgaben der T.Werk GmbH - entsprechend dieser Montageanleitung - aus. ➢ Führen Sie die Planung nur dann aus, wenn Sie ein dafür qualifiziertes Fachpersonal sind.
- Seite 6 Wir garantieren Ihnen, dass bei ordnungsgemäßer Handhabung und Montage und unter normalen Anwendungs-, Betriebs- und Wartungsbedingungen, für einen Zeitraum von zwölf Jahren, ab dem Verkaufsdatum von der T.Werk GmbH, unsere Bauteile frei von Fehlern in Material und Verarbeitung sind. Sollte trotz ordnungsgemäßer Handhabung und Installation die Qualität eines Bauteiles nicht den Garantiebedingungen entsprechen oder ein Schaden auftreten, tauschen wir in- nerhalb der Garantiefrist das betroffene Bauteil aus oder sorgen umgehend für Ersatz.
- Seite 7 6 Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke“ Das Montagesystem „CHRONOS Trapezblech-Kurzstücke“ ist in den folgenden Ausführun- gen realisierbar. CHRONOS Trapezblech-Kurzstück 120 mm CHRONOS Trapezblech-Kurzstück 267 mm; (87 - 207 mm Hocksickenabstand) CHRONOS Trapezblech-Kurzstück 393 mm; (213 - 333 mm Hocksickenabstand) Exemplarisch wird der Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke“...
- Seite 8 7 Transportieren Für den Transport ist das Montagesystem „CHRONOS Trapezblech-Kurzstücke“ von Seiten der T.Werk GmbH in Kartons kommissioniert. Diese sind gemeinsam auf Europaletten ver- packt, einfoliert und verzurrt. Stellen Sie sicher, dass sämtliche Packstücke während des Transports gut gesichert und vor Beschädigungen geschützt sind.
- Seite 9 Entnehmen Sie nun das Montagematerial. Kontrollieren Sie das erhaltene Montagematerial unmittelbar nach dem Erhalt auf Vollstän- digkeit sowie auf mögliche Beschädigung durch den Transport. Kontaktieren Sie im Fall ei- nes Mangels umgehend die T.Werk GmbH. 10 Montieren Werkzeuge 1.) Messwerkzeuge zur Markierung des Modulfeldes (Laser, Winkel, Schlagschnur/Schnur, Maßband, Kreide/Markierungsstift)
- Seite 10 5.) Beachten Sie die Angaben des Modulherstellers in der Installationsanleitung zur Klem- mung und Modulmontage. Montieren 1 Markieren Sie die Position der CHRONOS Trapezprofile 120 mm (Module quer) Verwenden Sie die CHRONOS Tra- pezprofile 120 mm, wenn die Module quer verlegt sind.
- Seite 11 Trapezprofiles 120 mm. Die Positionen der CHRONOS Tra- pezprofile 120 mm sind auf dem Dach markiert. 2 Markieren Sie die Position der CHRONOS Trapezprofile 267 / 393 mm (Module hoch- kant) Verwenden Sie die CHRONOS Tra- pezprofile 267 mm und 393 mm, wenn die Module hochkant verlegt sind.
- Seite 12 Beachten Sie für die Markierung und Positionierung der CHRONOS Trapezprofile 267 und 393 mm folgende Aspekte: A Klemmen Sie die Module ausschließlich in deren Klemmbereich. Entnehmen Sie den Klemmbereich der Installationsanleitung des Modulherstellers. B Halten sie einen vertikalen und horizontalen Abstand der Module von circa 1 cm ein.
- Seite 13 Die Positionen der CHRONOS Tra- pezprofile 267 / 393 mm sind auf dem Dach markiert. 3 Kleben Sie die EPDM Dichtungen Lösen Sie je eine EPDM Dichtung 120 von der Klebevorlage. Kleben Sie diese dann ganzflächig auf die Unterseite der CHRONOS Tra- pezprofile 120 mm.
- Seite 14 4 Verschrauben Sie die CHRONOS Trapezprofile auf dem Dach Positionieren Sie die mit EPDM Dichtungen beklebten CHRONOS Trapezprofile an der in den Montage- schritten 1 und/oder 2 markierten Position auf dem Dach. Verschrauben Sie diese mit je zwei Dünnblechschrauben 6.0x25 A2/Bi...
- Seite 15 5 Klemmen Sie die Module Klicken Sie die CHRONOS Mittel- klemmen-Sets in die CHRONOS Trapezprofile ein. Legen Sie ein Modul auf und schie- ben Sie dieses an die bereits am Rei- henanfang eingeklickten CHRONOS Mittelklemmen-Sets an. Legen Sie auf der freistehenden...
- Seite 16 Drehen Sie dann die Zylinderkopf- schraube des CHRONOS Mittel- klemmen-Sets mit einem Innen- sechskant SW6 mit einem Drehmo- ment von ca. 10 Nm (Beachten Sie die Vorgabe des Modulherstellers) ein. Wiederholen Sie die Montage- schritte 5.4 und 5.5 bis zum Reihen- ende.
- Seite 17 1. Prüfen Sie alle Module augenscheinlich auf die richtige Position. 2. Prüfen Sie alle Schrauben stichprobenartig auf Ihre Festigkeit. 3. Prüfen Sie die richtige Position des Ausgleichsprofiles am Reihenende. Wenden Sie sich bei beschädigten Komponenten an die T.Werk GmbH. Tauschen Sie diese durch neue funktionsfähige Bauteile aus. 12 Demontieren Demontieren Sie das Montagesystem „CHRONOS Trapezblech-Kurzstücke“...
