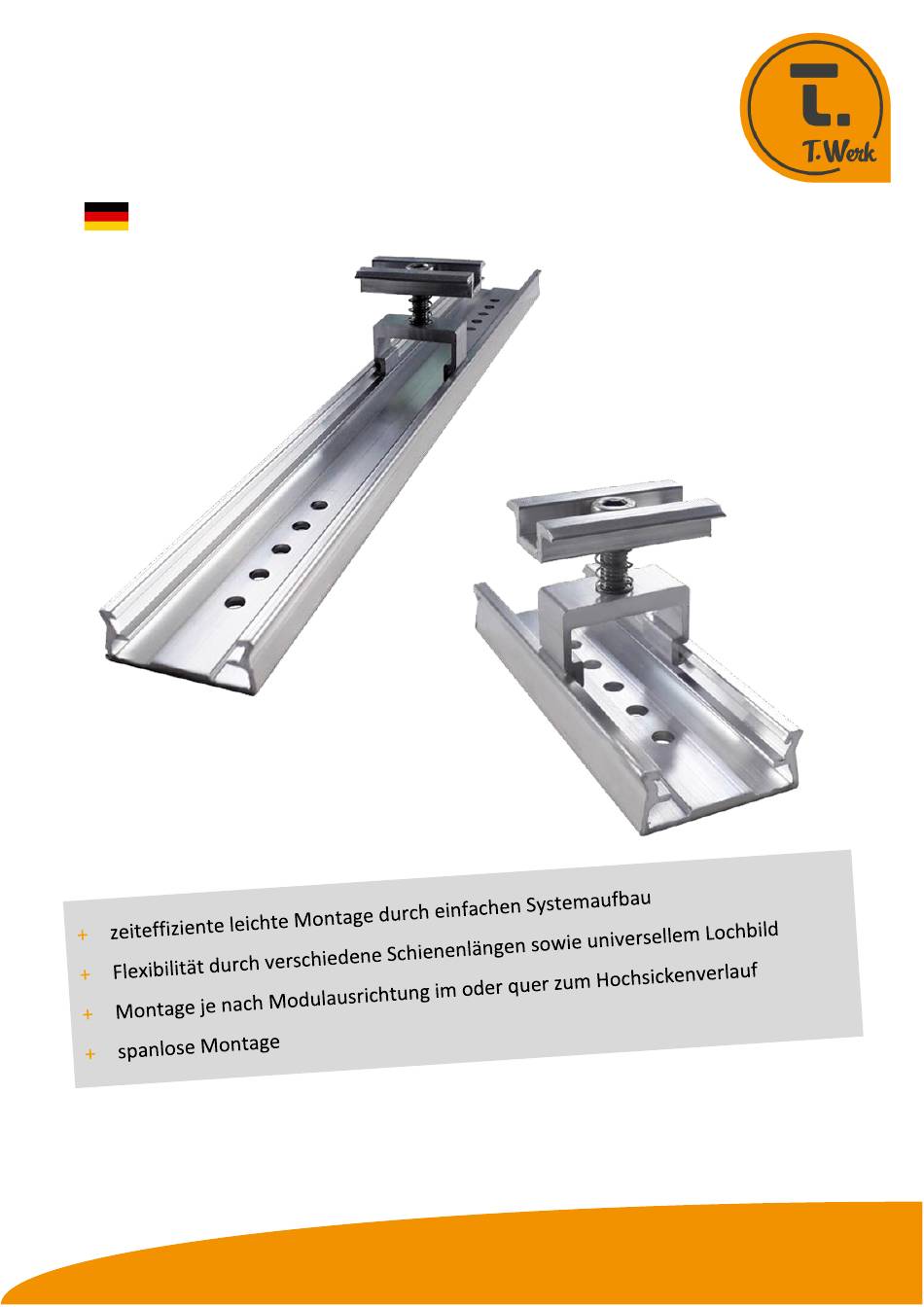

- Seite 1 CHRONOS Trapezblech-Kurzstücke Original-Montageanleitung +49-8283-997904-0 · info@t-werk.eu · www.t-werk.eu...
- Seite 2 Hersteller: Kontakt: Tel.: +49 8283 997904-0 Fax.: +49 8283 997904-299 E-Mail: info@t-werk.eu www.t-werk.eu T.Werk GmbH Zur Schönhalde 10 D - 89352 Ellzee CHRONOS Trapezblech-Kurzstücke Original-Montageanleitung deutsch Dokumentennummer: D163 Version 3 28.07.2021 T.Werk GmbH - CHRONOS Trapezblech-Kurzstücke Seite 2 von 18...
-
Seite 3: Inhaltsverzeichnis
2 Gebrauch der Montageanleitung ..................4 3 Allgemeine Hinweise ......................4 4 Allgemeine Sicherheitshinweise .................... 5 5 Garantiebedingungen ......................6 6 Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke“ ........7 7 Transportieren ........................8 8 Lagern ............................ 8 9 Auspacken..........................9 10 Montieren ..........................9 11 Warten und Instandhalten .................... -
Seite 4: Chronos Trapezblech-Kurzstücke
Das Montagesystem wird dabei entweder mit 120 mm langen CHRONOS Trapezblech-Kurzstücken im Hocksickenverlauf oder mittels 267 mm langen (87 - 207 mm Hocksickenabstand) beziehungsweise 393 mm langen (213 - 333 mm Hochsickenab- stand) Kurzstücken quer zum Hochsickenverlauf ausgeführt. Die universell vorgelochten Kurz- stücke gestalten die Montage bei größter Flexibilität einfach, schnell und kostengünstig. -
Seite 5: Allgemeine Sicherheitshinweise
➢ Stellen Sie sicher, dass Sie die Montageanleitung vor Beginn der Montagearbeiten vollständig gelesen und verstanden haben. ➢ Führen Sie die Montage nach den Vorgaben der T.Werk GmbH - entsprechend dieser Montageanleitung - aus. ➢ Führen Sie die Planung nur dann aus, wenn Sie ein dafür qua- lifiziertes Fachpersonal sind. -
Seite 6: Garantiebedingungen
Wir garantieren Ihnen, dass bei ordnungsgemäßer Handhabung und Montage und unter normalen Anwendungs-, Betriebs- und Wartungsbedingungen, für einen Zeitraum von zwölf Jahren, ab dem Verkaufsdatum von der T.Werk GmbH, unsere Bau- teile frei von Fehlern in Material und Verarbeitung sind. -
Seite 7: Aufbau Des Montagesystems „Chronos Trapezblech-Kurzstücke
6 Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke“ Das Montagesystem „CHRONOS Trapezblech-Kurzstücke“ ist in den folgenden Ausführungen realisierbar. CHRONOS Trapezblech-Kurzstück 120 mm CHRONOS Trapezblech-Kurzstück 267 mm; (87 - 207 mm Hocksickenabstand) CHRONOS Trapezblech-Kurzstück 393 mm; (213 - 333 mm Hocksickenabstand) Exemplarisch wird der Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke“ mit der Version 393 mm veranschaulicht. -
Seite 8: Transportieren
Dünnblechschraube 6.0x25 A2/Bi 7 Transportieren Für den Transport ist das Montagesystem „CHRONOS Trapezblech-Kurzstücke“ von Seiten der T.Werk GmbH in Kartons kommissioniert. Diese sind gemeinsam auf Europaletten verpackt, einfoliert und verzurrt. Stellen Sie sicher, dass sämtliche Packstücke während des Transports gut gesichert und vor Beschädigungen geschützt sind. -
Seite 9: Auspacken
4.) Messen Sie das Modulfeld gemäß des Modulbelegungsplanes aus. Markieren Sie die Au- ßenkanten des Modulfeldes hierfür mit einer Schlagschnur. Prüfen Sie vor Ort alle Maße bevor Sie mit der Montage beginnen. T.Werk GmbH - CHRONOS Trapezblech-Kurzstücke Seite 9 von 18... - Seite 10 5.) Beachten Sie die Angaben des Modulherstellers in der Installationsanleitung zur Klem- mung und Modulmontage. Montieren 1 Markieren Sie die Position der CHRONOS Trapezprofile 120 mm (Module quer) Verwenden Sie die CHRONOS Tra- pezprofile 120 mm, wenn die Module quer verlegt sind.
- Seite 11 120 mm. Die Positionen der CHRONOS Tra- pezprofile 120 mm sind auf dem Dach markiert. 2 Markieren Sie die Position der CHRONOS Trapezprofile 267 / 393 mm (Module hoch- kant) Verwenden Sie die CHRONOS Tra- pezprofile 267 mm und 393 mm, wenn die Module hochkant verlegt sind.
- Seite 12 Beachten Sie für die Markierung und Positionierung der CHRONOS Trapezprofile 267 und 393 mm folgende Aspekte: A Klemmen Sie die Module ausschließlich in deren Klemmbereich. Entnehmen Sie den Klemmbereich der Installationsanleitung des Modulherstellers. B Halten sie einen vertikalen und horizontalen Abstand der Module von circa 1 cm ein.
- Seite 13 Die Positionen der CHRONOS Tra- pezprofile 267 / 393 mm sind auf dem Dach markiert. 3 Kleben Sie die EPDM Dichtungen Lösen Sie je eine EPDM Dichtung 120 von der Klebevorlage. Kleben Sie diese dann ganzflächig auf die Unter- seite der CHRONOS Trapezprofile 120 Lösen Sie je CHRONOS Trapezprofil...
- Seite 14 4 Verschrauben Sie die CHRONOS Trapezprofile auf dem Dach Positionieren Sie die mit EPDM Dich- tungen beklebten CHRONOS Tra- pezprofile an der in den Montage- schritten 1 und/oder 2 markierten Position auf dem Dach. Verschrauben Sie diese mit je zwei Dünnblechschrauben 6.0x25 A2/Bi...
- Seite 15 5 Klemmen Sie die Module Klicken Sie die CHRONOS Mittelklem- men-Sets in die CHRONOS Tra- pezprofile ein. Legen Sie ein Modul auf und schieben Sie dieses an die bereits am Reihen- anfang eingeklickten CHRONOS Mit- telklemmen-Sets an. Legen Sie auf der freistehenden Seite...
-
Seite 16: Wiederholen Sie Die Montageschritte
Am Reihenende ist dann zusätzlich auf der freistehenden Seite der CHRONOS Mittelklemmen-Sets je ein Ausgleichsprofil unter der Mittel- klemme zu positionieren. Wiederholen Sie die Montageschritte 5.1 bis 5.7 für jede Reihe. T.Werk GmbH - CHRONOS Trapezblech-Kurzstücke Seite 16 von 18... -
Seite 17: Warten Und Instandhalten
1. Prüfen Sie alle Module augenscheinlich auf die richtige Position. 2. Prüfen Sie alle Schrauben stichprobenartig auf Ihre Festigkeit. 3. Prüfen Sie die richtige Position des Ausgleichsprofiles am Reihenende. Wenden Sie sich bei beschädigten Komponenten an die T.Werk GmbH. Tauschen Sie diese durch neue funktionsfähige Bauteile aus. 12 Demontieren Demontieren Sie das Montagesystem „CHRONOS Trapezblech-Kurzstücke“... - Seite 18 +49 8283 997904 - 0 Zur Schönhalde 10 Fax.: +49 8283 997904 - 299 www.t-werk.eu D - 89352 Ellzee E-Mail: info@t-werk.eu T.Werk GmbH - CHRONOS Trapezblech-Kurzstücke Seite 18 von 18 ©T.Werk GmbH · Änderungen vorbehalten · D163 · V3 · 07/2021 · MR...
