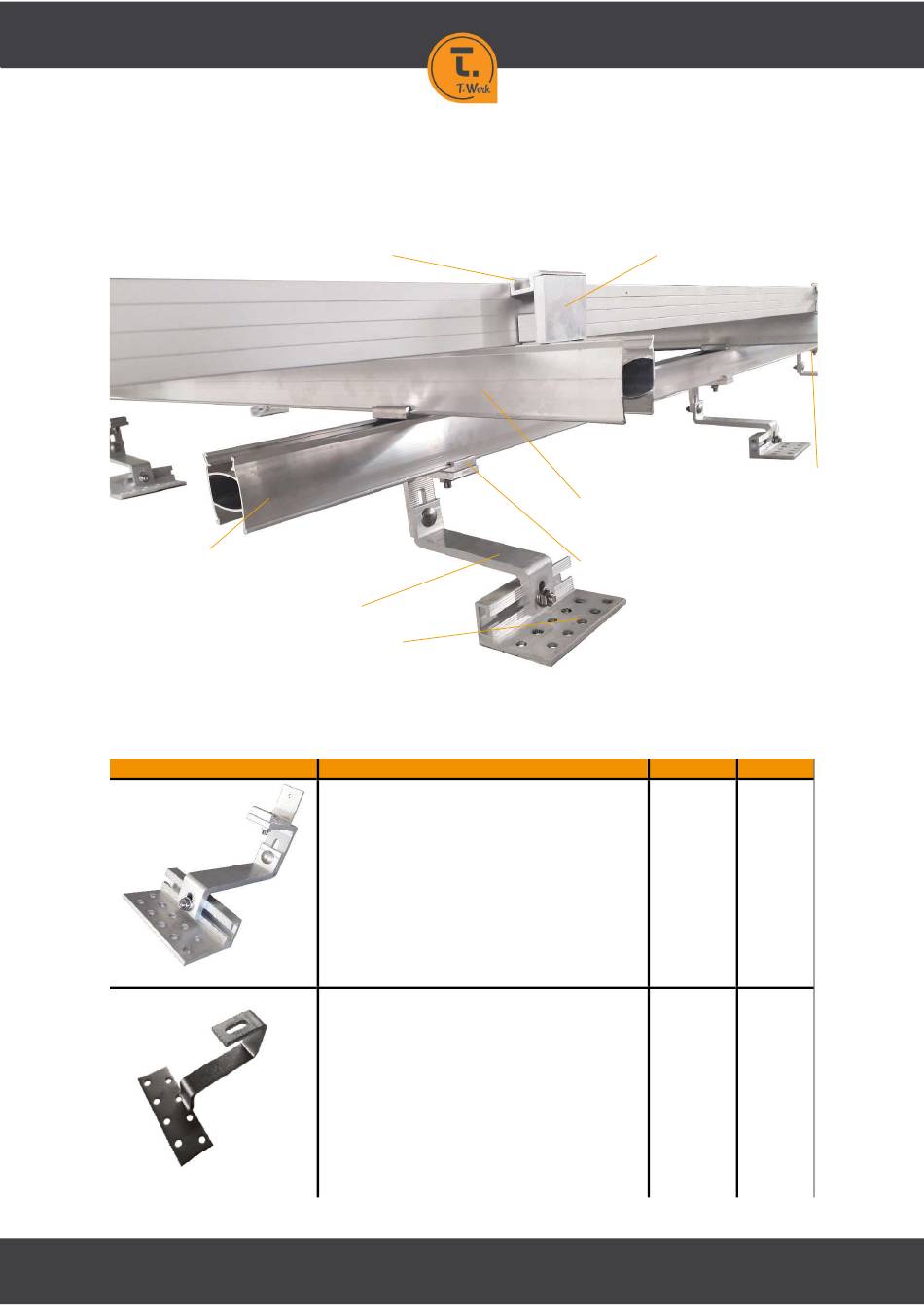

6 Aufbau des Montagesystems CHRONOS Click-Montagesystems
Der Aufbau des CHRONOS Click-Montagesystems wird exemplarisch in der Ausführung mit
Dachhaken und im Kreuzverbund erläutert.
CHRONOS Mittelklemmen-Set
Modul
CHRONOS Click-Profil
CHRONOS Dachhaken ALU VAR
Tellerkopf-Holzschrauben M8x80 A2
Eine Übersicht sämtlicher Komponenten des CHRONOS Click-Montagesystems ist in nach-
folgender Tabelle aufgeführt.
Artikel
CHRONOS Dachhaken ALU VAR
CHRONOS Dachhaken STD
Ausführung
dreifach verstellbarer Dachhaken
vormontiert mit CHRONOS Dachadapter
Bügel, Winkel: 35 mm, EN AW 6082 T6
Grundplatte: 120 mm, EN AW 6063 T66
Schrauben: SW13, A2
vormontiert mit CHRONOS Dachadapter
Material: Edelstahl 1.4301
Bügel: 30 mm x 6 mm
Grundplatte: 150 mm x 50 mm x 5 mm
www.t-werk.eu
Ausgleichsprofil
CHRONOS Schienenverbinder
Dünnblechschraube 6.0x25 A2/Bi
(Rückseite Profil)
CHRONOS Kreuzverbinder-Set
Artikel-Nr.
SOV01099
SOV00279
Seite 7 von 23
Gewicht
0,5 kg
0,568 kg
