T.Werk CHRONOS Originalmontageanleitung Seite 11

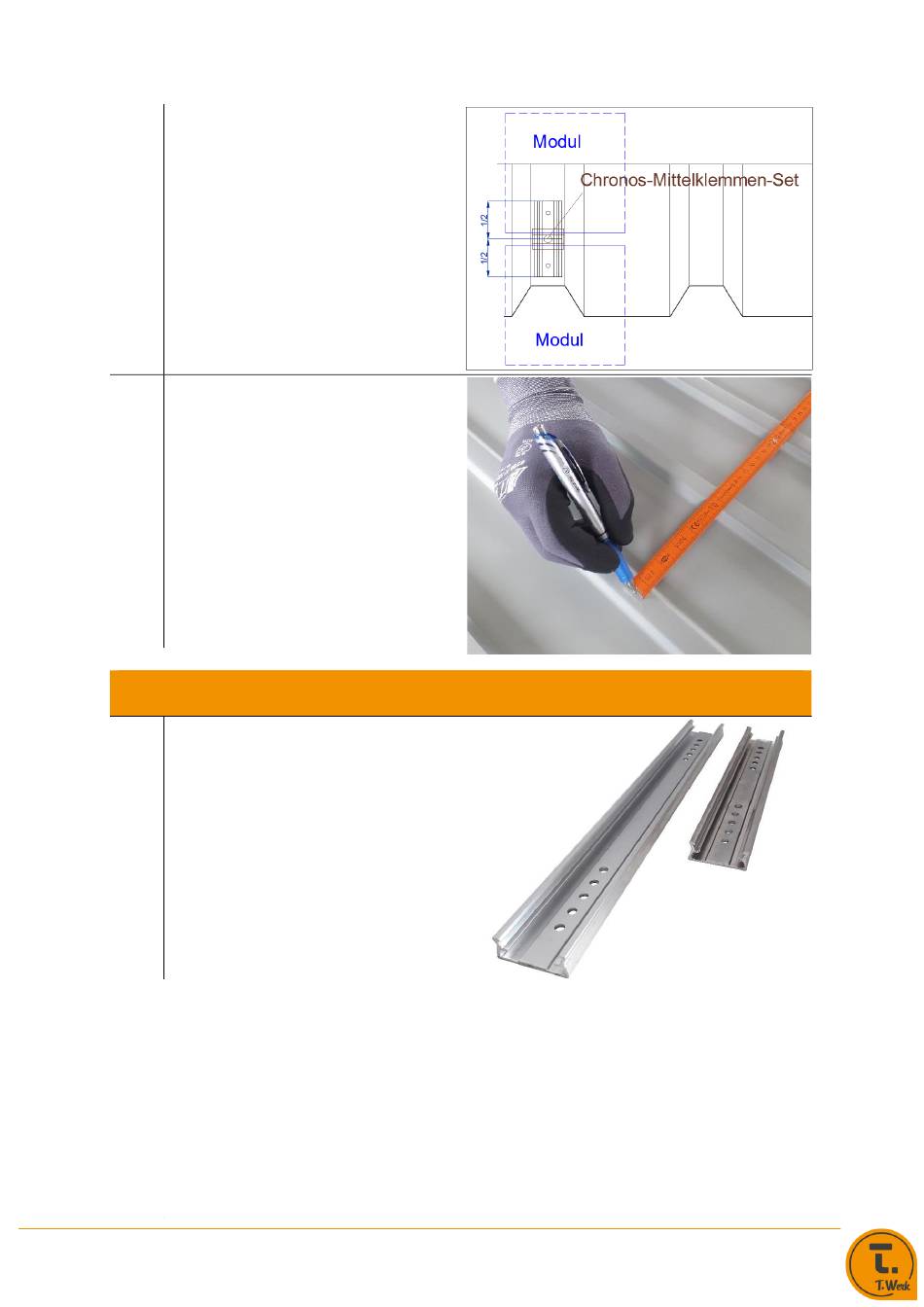

Positionieren Sie die CHRONOS Tra-
pezprofile 120 mm mittig auf der
Hochsicke. Klemmen Sie die Module
immer in der Mitte des CHRONOS Tra-
pezprofiles 120 mm.
Die Positionen der CHRONOS Tra-
1.3 pezprofile 120 mm sind auf dem
Dach markiert.
2 Markieren Sie die Position der CHRONOS Trapezprofile 267 / 393 mm (Module hoch-
Verwenden Sie die CHRONOS Tra-
pezprofile 267 mm und 393 mm,
wenn die Module hochkant verlegt
sind. Verwenden Sie die 267 mm lan-
2.1 gen CHRONOS Trapezprofile bei 87 -
207 mm Hocksickenabstand bezie-
hungsweise die 393 mm langen
CHRONOS Trapezprofile bei 213 - 333
mm Hochsickenabstand.
T.Werk GmbH - CHRONOS Trapezblech-Kurzstücke
kant)
