6 Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke"
Das Montagesystem „CHRONOS Trapezblech-Kurzstücke" ist in den folgenden Ausführun-
gen realisierbar.
1 CHRONOS Trapezblech-Kurzstück 120 mm
2 CHRONOS Trapezblech-Kurzstück 267 mm; (87 - 207 mm Hocksickenabstand)
3 CHRONOS Trapezblech-Kurzstück 393 mm; (213 - 333 mm Hocksickenabstand)

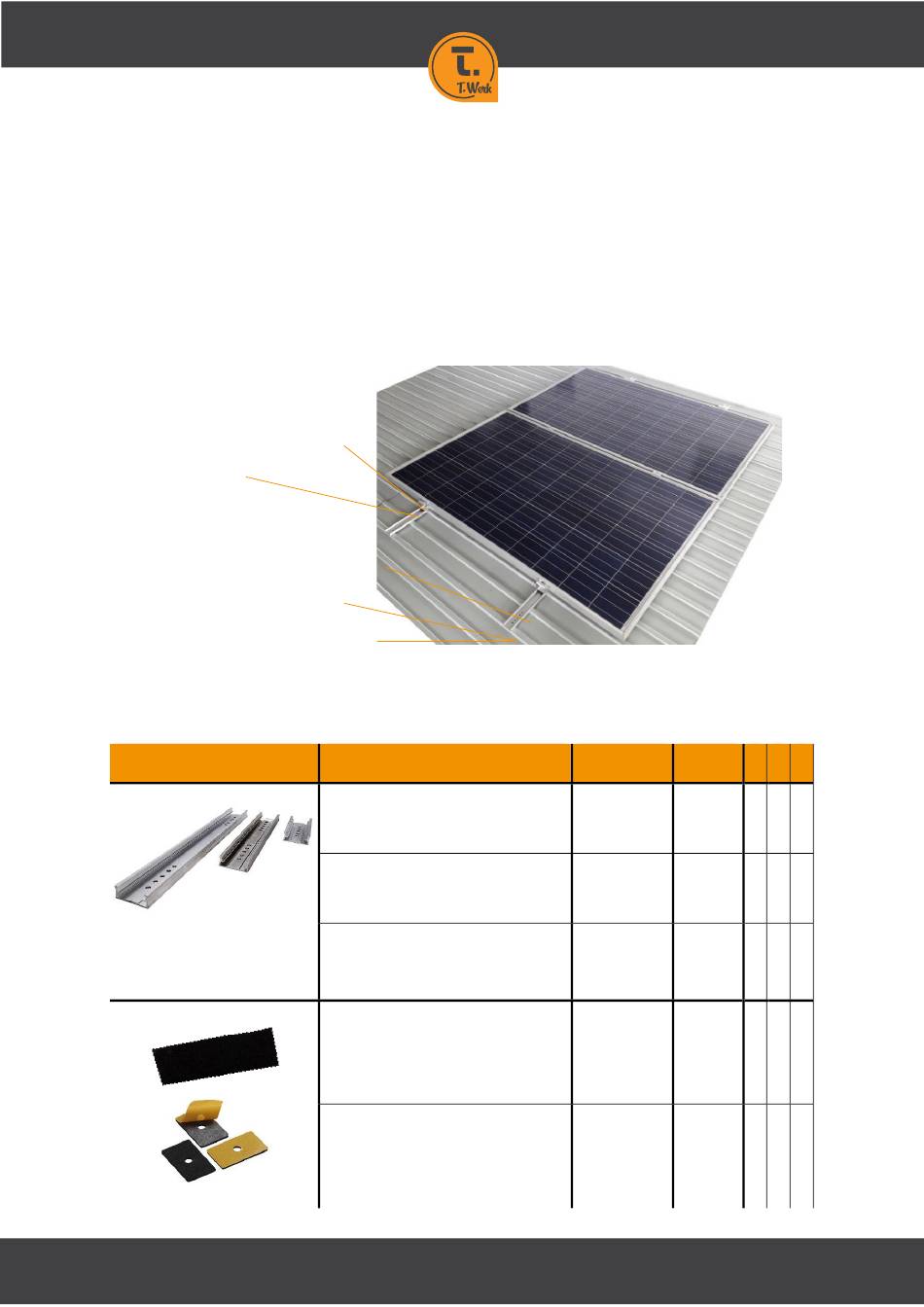

Exemplarisch wird der Aufbau des Montagesystems „CHRONOS Trapezblech-Kurzstücke"
mit der Version 393 mm veranschaulicht.
CHRONOS Mittelklemmen-Set
Ausgleichsprofil
CHRONOS Trapezprofil 393 mm
EPDM Dichtung Chronos 393
Dünnblechschraube 6.0x25 A2/Bi
Eine Übersicht sämtlicher Komponenten des Montagesystems „CHRONOS Trapezblech-
Kurzstücke" ist in nachfolgender Tabelle aufgeführt.
Artikel
CHRONOS Trapezprofil
EPDM-Dichtung
Ausführung
Länge: 120 mm
Abmessung b x h: 45 mm x 17 mm
Module quer
Länge: 267 mm
Abmessung b x h: 45 mm x 17 mm
Module hochkant; 87 - 207 mm HSA
Länge: 393 mm
Abmessung b x h: 45 mmx 17 mm
Module hochkant; 213-333 mm
HSA
CHRONOS 120
Abmessung: 120x45x2 mm
Zellkautschuk-Pad, einseitig kle-
bend; Ozon- und UV- beständig
CHRONOS 267/393
Abmessung: 46x28x2 mm
Zellkautschuk-Pad, einseitig kle-
bend; Ozon- und UV- beständig
www.t-werk.eu
Artikel-Nr. Ge- 1 2 3
wicht
SOV00311 0,06 kg x
0,143
SOV00883
kg
0,194
SOV00488
kg
0,002
SOV00426 x
kg
0,002
SOV00425
kg
Seite 7 von 17
x
x
x x
