RO

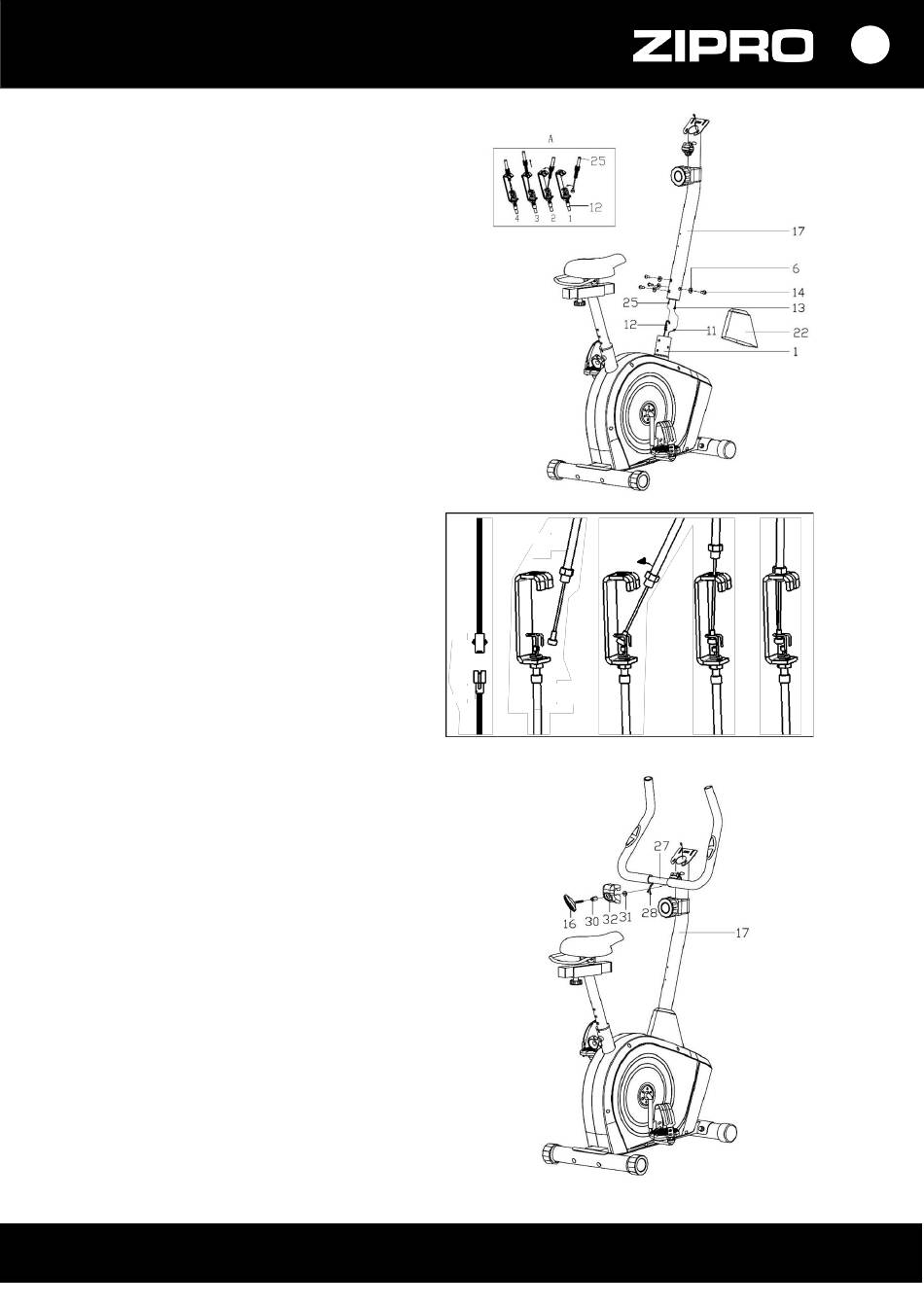

4. Montați tija ghidonului
Puneți capacul (22) pe coloana de direcție (17).
Conectați cablul computerului (11) cu cablul de
conectare (13) și cablul de reglare
a rezistenței (12) cu cablul de conexiune
a reglării rezistenței (25), așa cum este prezentat
în imaginea de mai jos.
Introduceţi piuliţa cablului de sus de ajustare a
25
rezistenţei (25) în orificiul suportului cablului de
13
jos de ajustare a rezistenţei (12), trageţi şi
întindeţi cablul de sus (25) şi treceţi prin suportul
cablului de jos (12) în direcţie verticală. Piuliţa
cablului trebuie să fie fixată pe suportul cablului
cum este indicat în ilustraţie.
Introduceți tija ghidonului (17) în cadrul principal
11 12
(1) și fixați cu ajutorul șuruburilor hexagonale
interne (14) și a șaibelor arcuite (6).
5. Montați ghidonul
Scoateți cablurile de măsurare a pulsului (28) de pe
ghidon (27) prin coloana de direcție (17).
Montați ghidonul (27) al coloanei de direcție (17)
cu mânerul de reglare a înclinării ghidonului (16),
capacul ghidonului (32), distanțierul (30) și șaiba
plană (31), așa cum se arată în imagine.
