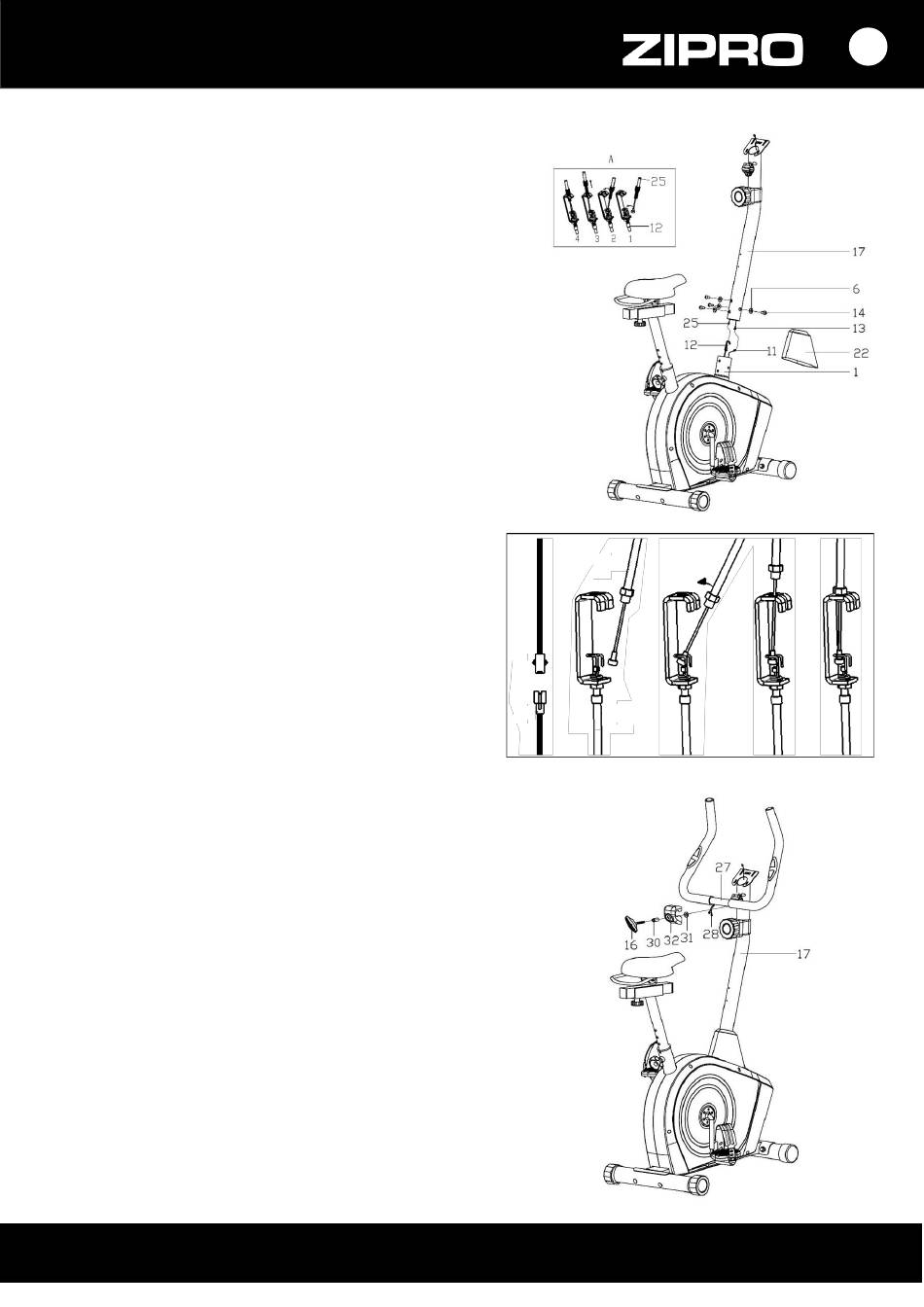

4. Montar telescopio del manillar
Coloque la tapa (22) en el poste del manillar (17).
Conectar el cable del ordenador (11) con cable
conector del ordenador (13) y cable de ajuste de
resistencia (12) con cable conector de ajuste de
resistencia (25), según se muestra en imagen
a continuación.
Insertar la tuerca de cable superior de ajuste de
25
resistencia (25) en fisura del soporte de cable
13
inferior de ajuste de resistencia (12), tirar y tensar
el cable superior (25), hacerlo pasar por el soporte
del cable inferior (12) en sentido vertical. La tuerca
del cable debe estar montada sobre soporte del
cable, según muestra la imagen.
Insertar el telescopio del manillar (17) en cuadro
11 12
principal (1) u fijar elementos con tornillos (14)
y arandelas de arco (6).
5. Montar manillar
Saque los cables de pulso (28) del manillar (27)
a través del poste del manillar (17).
Ensamble la Baranda (27) al Poste de la Baranda (17)
con el Soporte de Inclinación de la Baranda (16), la
Cubierta de la Baranda (32), el Espaciador (30) y la
Arandela Plana (31) como se muestra.
