DE

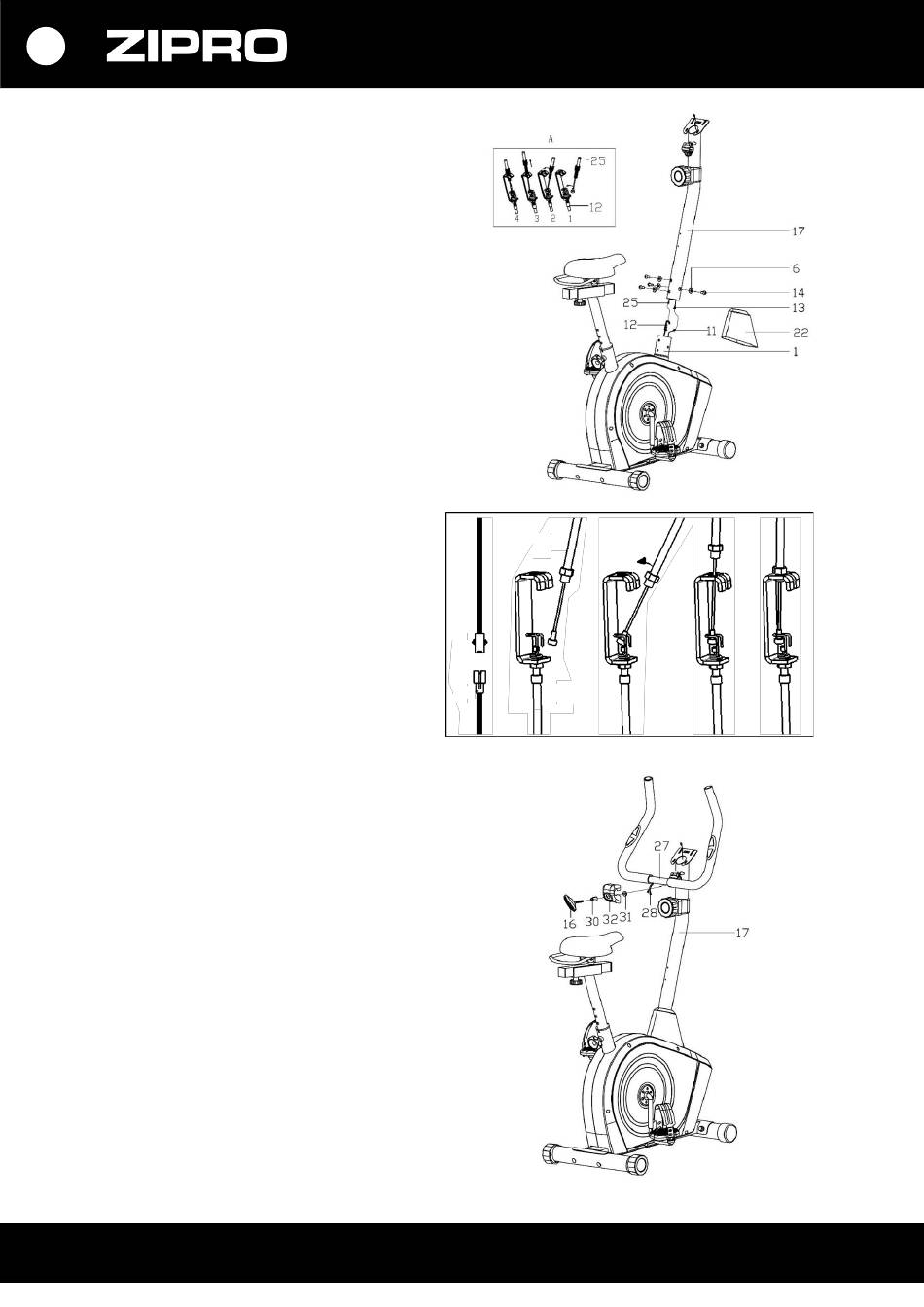

4. Montieren Sie die Lenkerkolumne
Befestigen Sie die Abdeckung (22)
auf der Lenkerkolumne (17).
Schließen Sie die Computerleitung (11) an die
Verbindungsleitung (13) und die
Widerstandsregulierungsleitung (12) an die
Verbindungsleitung der
Widerstandsregulierung (25) an, so wie es auf
der Abbildung unten gezeigt wird.
Schieben Sie Mutter der oberen Widerstands-
regulierungsleitung (25) in die Spalte der
unteren Widerstandsregulierungs-leitung (12),
25
ziehen und spannen Sie die obere Leitung (25)
13
und ziehen Sie sie senkrecht durch die Stütze
der unteren Leitung (12). Die Leitungsmutter
muss, wie in der Abbildung gezeigt, an der
Kabelhalterung befestigt warden.
Setzen Sie danach die Lenkerkolumne (17) auf
den Hauptrahmen (1) und befestigen Sie sie
11 12
mithilfe der Innensechskantschrauben (14) und
gewölbten Scheiben (6).
5. Montieren Sie den Lenker
Ziehen Sie die Pulssensorleitungen (28) über
die Lenkerkolumne (17) aus dem Lenker (27).
Montieren Sie den Lenker (27) an der
Lenkerkolumne (17) und montieren Sie
ebenfalls den Einstellungsgriff für die
Lenkerwinkeleinstellung (16), die
Lenkerabdeckung (32), Scheibe (30)
und flache Unterlegscheibe (31) wie in der
Abbildung angezeigt wird.
