Instrucţiuni De Montaj - Zipro Boost Bedienungsanleitung

RO
INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună
cu produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul. Având în vedere masa mare a
anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.

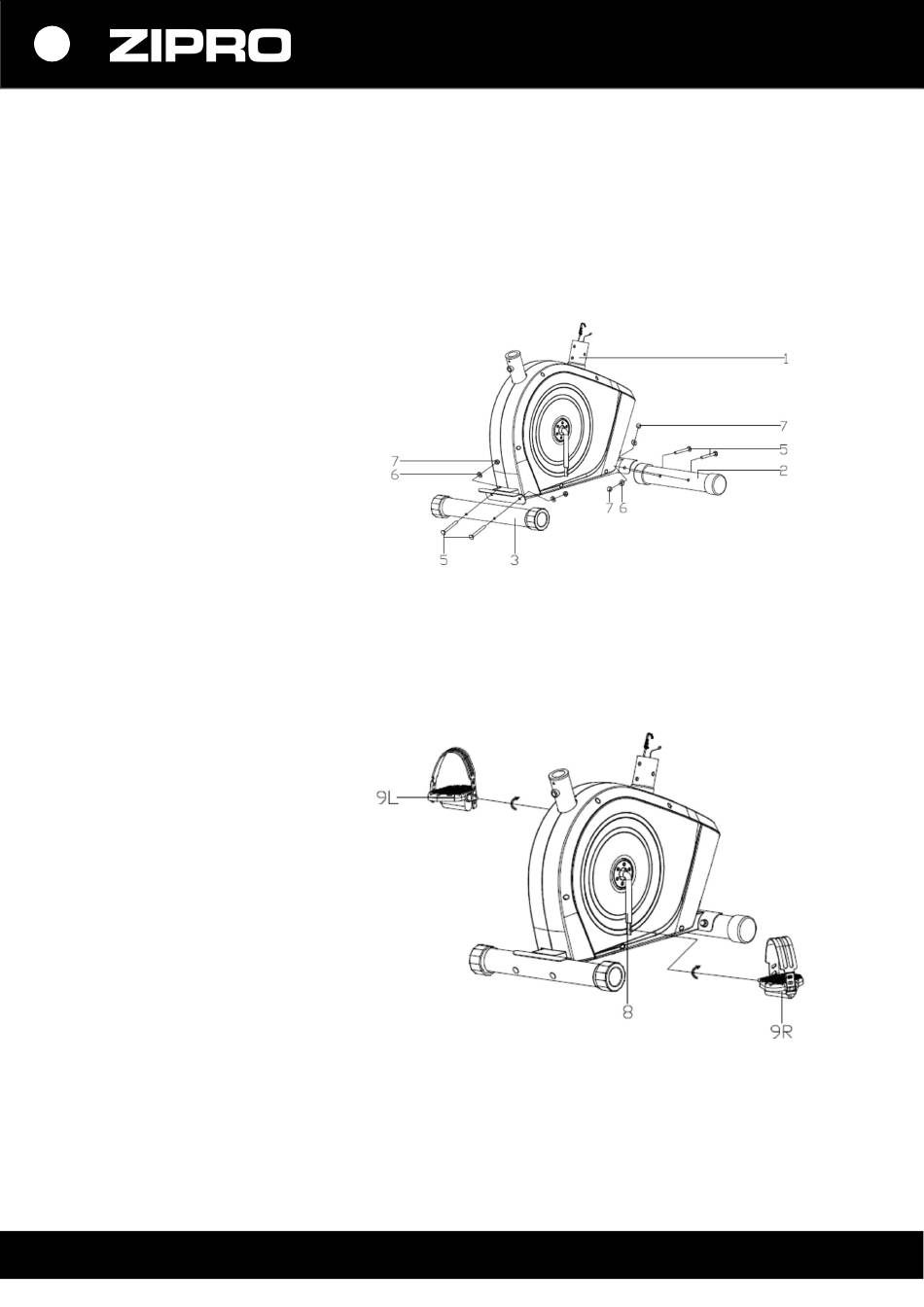

1. Montați baza frontală și cea
din spate
Montați baza din spate (3) și pe
cea frontală (2) la rama principală
(1) folosind șuruburile (5), șaibele
arcuite (6) și piulițe (7).
ATENȚIE! Înainte de montarea
bazelor, scoateți dispozitivul de
blocare din plastic sau carton,
dacă este prezent.
2. Montați pedala din dreapta și
stânga
Înșurubați pedalele din dreapta și
din stânga (9L / P) pe angrenaj (8).
Rotiți șurubul pedalei din dreapta
(9P) în sensul acelor de ceasornic.
Rotiți șurubul pedalei din stânga
(9L) în sens invers acelor de
ceasornic.
ATENȚIE! Pedalele din dreapta și
stânga sunt marcate cu "R" pentru
dreapta și "L" pentru stânga.
71
