296 | Български

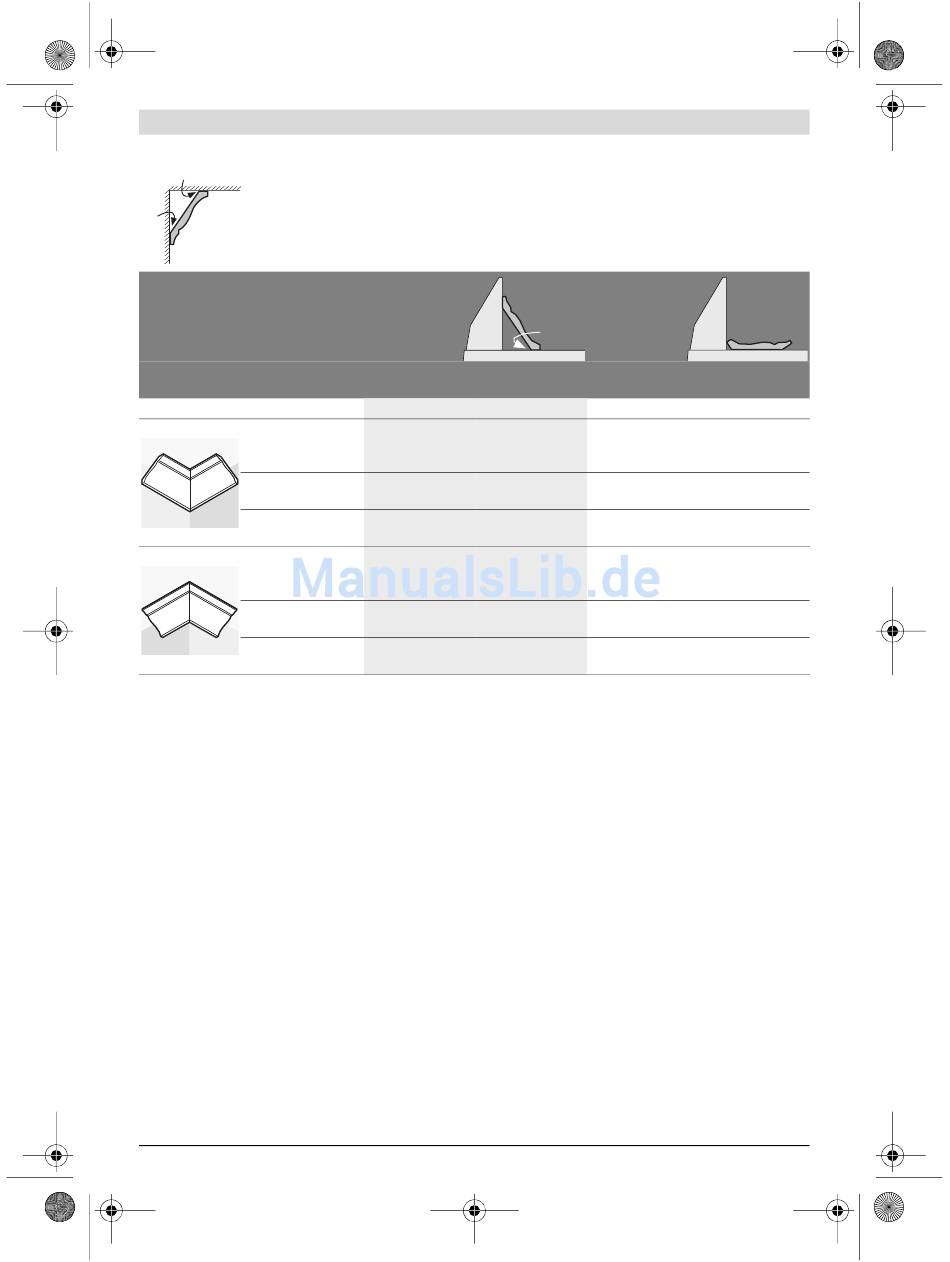

Лайсни (первази) за таван
Ако искате да обработвате первази за таван легнали на масата, трябва да използвате стандартни-
52°
те ъгли 31,6° (в хоризонтална равнина) и 33,9° (във вертикална равнина).
Таблицата по-долу съдържа указания за обработваното на первази за таван.
38°
Параметри
наклон на среза във вертикална рав-
нина
Перваз за таван
Вътрешен ръб ъгъл на скосяване
в хоризонтална
равнина
Позициониране
на детайла
Готовият детайл
се намира ...
Външен ръб ъгъл на скосяване
в хоризонтална
равнина
Позициониране
на детайла
Готовият детайл
се намира ...
Проверка и настройка на основните параметри
За осигуряване на прецизни срезове след интензивно из-
ползване трябва да проверявате основните параметри на
електроинструмента и при необходимост да ги коригирате.
За целта трябва да имате опит и съответните специализи-
рани инструменти.
Тази дейност ще бъде извършена бързо и качествено
в оторизиран сервиз за електроинструменти на Бош.
Настройване на стандартен наклон на среза 0°
(във вертикална равнина)
– Поставете електроинструмента в позиция за транспор-
тиране.
– Завъртете масата 18 до канала 17 за 0°. Лостът 15 тряб-
ва да се захване в канала с отчетливо прещракване.
Проверка: (вижте фигура S1)
– Настройте ъгломер на 90° и го поставете на стенда 18.
Рамото на ъгломера трябва да е подравнено с циркуляр-
ния диск 9 по цялата си дължина.
Настройване: (вижте фигура S2)
– Развийте ръкохватката 16.
– Развийте регулиращите винтове 60 и 61 с включения
в окомплектовката гаечен ключ 3 (10 mm).
1 609 92A 0XM | (5.12.14)
допрени към
опорната
шина
52°
0°
лява страна дясна страна
45° надясно 45° наляво
Долния ръб на оп- Долния ръб на
орната шина опорната шина
... отдясно на ... отляво на среза ... отляво на среза ... отляво на среза
среза
45° наляво 45° надясно
Долния ръб на Долния ръб на
опорната шина опорната шина
... отдясно на ... отляво на среза
среза
– Развийте (прибл. на 3 оборота) регулиращия винт 62
с включения в окомплектовката шестостенен ключ 35
(4 mm).
– Развийте или навийте регулиращия винт 59 (10 mm),
така че рамото на ъгломера да допре по цялата си дъл-
жина до циркулярния диск.
– Отново затегнете застопоряващата ръкохватка 16.
След това отново затегнете първо винта 62 и след това
винтовете 60 и 61.
Ако след настройването стрелките 33 и 24 не са подравне-
ни с маркировката 0° на скалата 32, развийте застопоря-
ващите винтове на стрелките с включената в окомплектов-
ката кръстата отвертка 35 и подравнете стрелките спрямо
маркировката 0°.
Настройване на стандартен наклон 45°
(наляво, във вертикална равнина)
– Поставете електроинструмента в работна позиция.
– Завъртете масата 18 до канала 17 за 0°. Лостът 15 тряб-
ва да се захване в канала с отчетливо прещракване.
– Издърпайте левия удължител на опорната шина 21 до-
край навън.
– Освободете ръкохватката 16 и наклонете рамото на
електроинструмента до упор наляво, като го държите за
ръкохватката 7 (45°).
легнали на
масата
33,9°
лява страна дясна страна
31,6° надясно 31,6° наляво
Горния ръб на Долния ръб на
опорната шина опорната шина
31,6° наляво 31,6° надясно
Долния ръб на Горния ръб на
опорната шина опорната шина
... отдясно на ... отдясно на
среза среза
